柱子、剪力墙平法图集总结

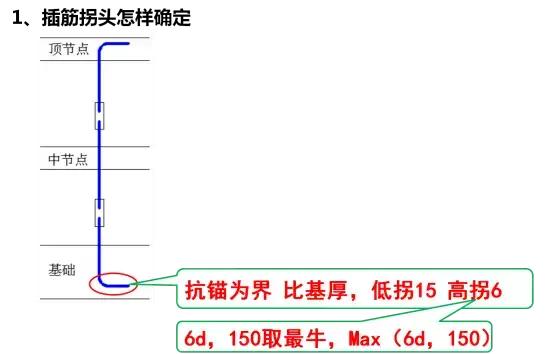

抗锚为界比基厚:

插筋拐头的计算是以抗震锚固长度与基础厚度作比较来判断的。

低拐15高拐6,6d 150取最牛:

当基础厚度小于锚固长度的时候是15d,当基础厚度大于锚固长度的时候是6d和150取大。

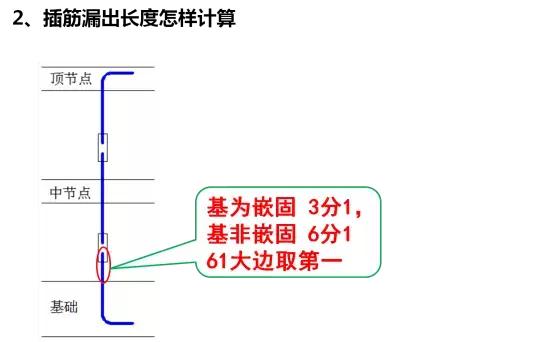

基为嵌固3分1:

基础为嵌固部分时,露出长度为1/3净高。

基非嵌固6分1,61大边取第一:

基础为非嵌固时,露出长度为1/6净高,1/6净高还要与柱子大边与500比较取最大值。

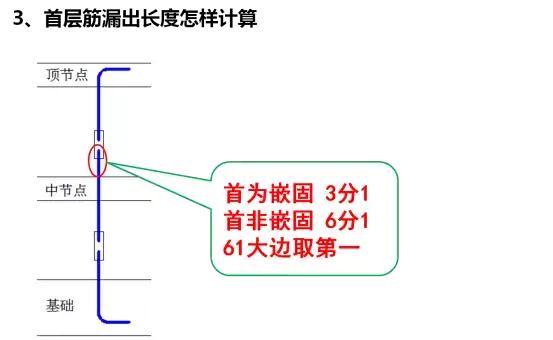

首为嵌固3分1:

当首层为嵌固端时漏出长度为1/3净高。

首非嵌固6分1,61大边取第一:

当首层为非嵌固端时,漏出长度为1/6净高、柱子大边与500取大值。

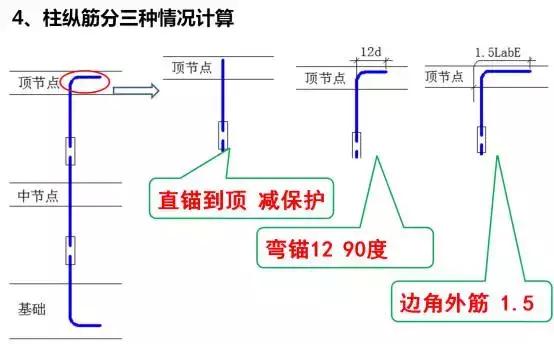

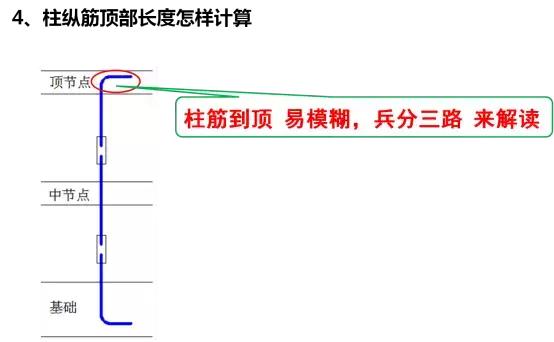

直锚到顶减保护:

当柱支撑的梁截面高度比较高的时候,伸入梁节点内的长度为梁高减去保护层。

弯锚12 90度:

当梁高比较低的时候,柱纵筋伸入到梁顶弯折90度,弯折长度为12d。

边角外筋1.5

当柱筋为边角柱外侧纵筋或角筋时,柱纵筋伸入梁内总体长度为1.5倍的基本锚固长度。

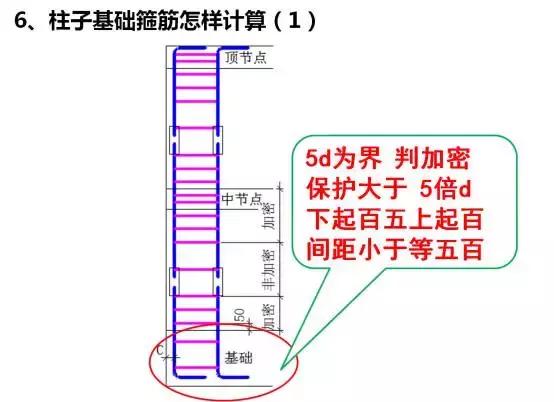

5d为界判加密:

柱子基础箍筋是否加密,是以柱基外侧保护层5d为分界线的。

保护大于5倍d,下起百五(150)上起百(100),间距小于等五百(500):

当保护层大于5d时,下面起步为150,上边起步为100,间距小于等于500。

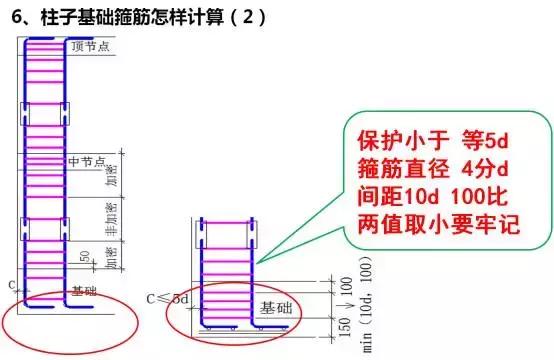

保护小于等5d,箍筋直径4分d:

当外侧保护层小于等于5d时,箍筋直径不能小于插筋最大直径的1/4。

间距10d 100比,两值取小要牢记:

箍筋间距为10d与100取小。

层底非连361:

层底非连接区为1/3或1/6净高。

节下非连6分1:

节点下非连接区为1/6净高(还与柱大边与500取大)。

节点非连均加密:

节点与非连接区均为加密区。

中间连区不加密:

中间连接区域属于箍筋非加密区域。

起步50要减去,加密加1非减1:

计算箍筋根数的时候,起步50要减去,加密区根数要加上1,非加密区根数要减去1。

最顶箍筋下50,其他箍筋别乱移:

最顶的箍筋不能正好在层顶标高位置,要往下移动50,其他箍筋位置不动。

剪力墙平法的顺口溜

抗锚为界比基厚,低拐15高拐6:

计算剪力墙基础插筋的时候,是以抗震锚固长度为界的,当基础厚度低于锚固长度的时候,拐头长度为15d,当基础厚度高于锚固长度是时候,拐头长度是6d(记住还要与150比较取大)。

特殊情况需注意,皮小5d 15d:

当剪力墙的侧面保护层小于5d的时候,任何情况下插筋的拐头长度都是15d。

起步半间或五十(50),范围算至柱内皮:

计算垂直筋根数的时候,起步是半个间距或者50,计算范围为柱子内皮到内皮的距离。

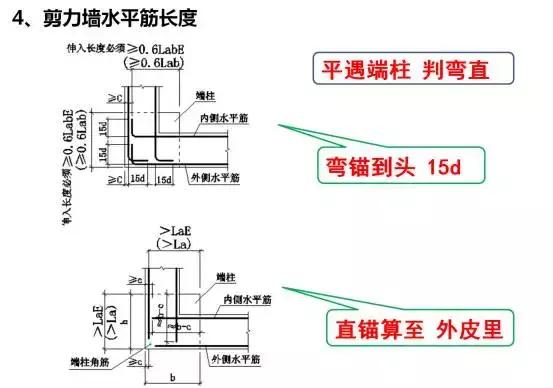

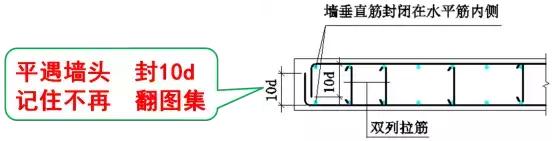

平遇端柱判弯直,弯锚到头15d,直锚算至外皮里:

水平筋遇到端柱要判断弯锚还是直锚,弯锚情况到头弯折15d,直锚情况要算至外墙皮减去保护层。

平遇暗柱分内外,外筋到头才能拐:

水平筋遇到暗柱内外筋要分开计算,外部钢筋到墙外皮才能拐弯。

内筋始终15d,外头搭接一半甩:

内侧水平筋始终是到墙头弯折15d,外侧水平筋在墙头搭界,弯折长度为搭接长度的一半。

5d为界判加密:

计算剪力墙水平筋的时候,是以外侧保护层5d为分界线判断的。

下起百五(150)上起百(100),间距小于等五百(500):

水平筋在基础内下部起步为150,上部起步为100,间距小于等于500。

外侧直径4分d,间距10d 100比,两值取小要牢记:

当剪力墙基础水平筋保护层小于等于5d时,在基础内若水平水平筋直径不能小于纵筋直径的1/4,水平筋间距取10d和100的较小值。

起步50往上排,顶筋50移下来,其他平筋仍常态:

剪力墙水平筋下部起步为50,到顶部不能正好排到顶层标高,要下移50(但是计算根数的时候不能减去顶部下移的50,只变一个间距),其他水平筋按照正常间距排列。

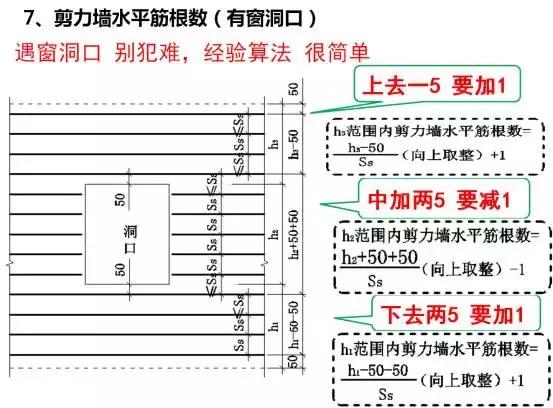

上去一5要加1,中加两5要减1,下去两5要加1:

计算窗上水平筋根数时,窗上高度要减去一个50(窗上第一根筋距离窗顶的距离),然后向上取整+1.

计算窗高范围内水平筋根数的时候,要用高加上两个50,最后向上取整减去1.

计算窗下水平筋根数的时候,要减去两个50(一个是起步50,一个是窗底距离水平筋的距离),然后向上取整加1.

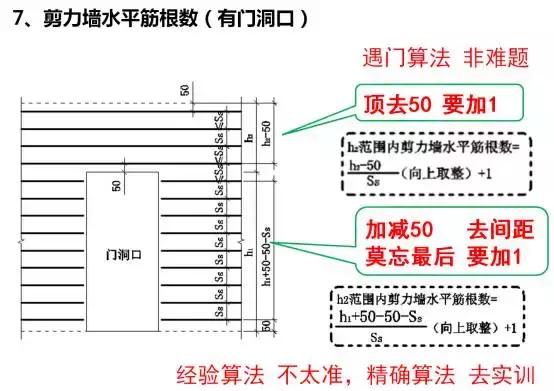

遇门算法非难题,顶去50要加1:

当剪力墙遇到门的时候,水平筋计算也并非难题,用门顶以上高度减去50,除以间距向上取整,然后加1。

加减50去间距,莫忘最后要加1

计算门范围水平筋根数的时候,要用门的高度,加一个50(是门顶距离水平筋的距离),再减去一个50(是水平筋的起步距离),还要减去一个间距,最后除以间距向上取整,再加上1。

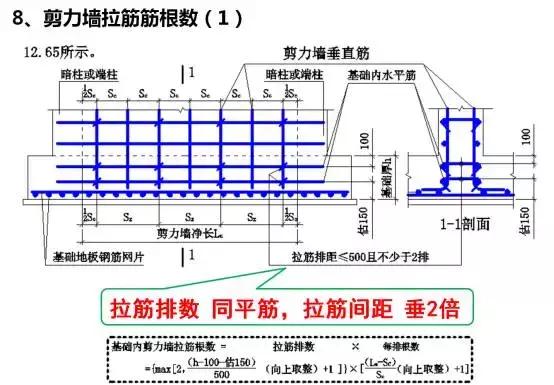

拉筋排数同平筋,拉筋间距垂2倍:

拉筋的排数就是水平筋的排数,拉筋的间距是水平筋的2倍。

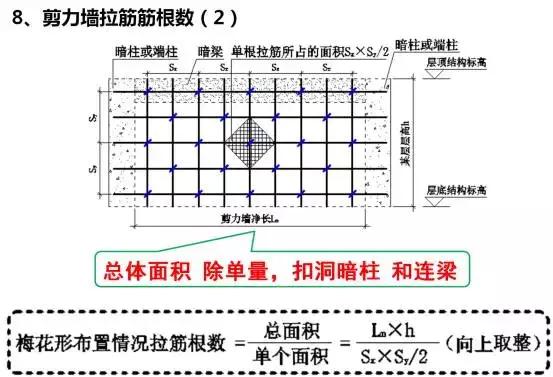

总体面积除单量,扣洞暗柱和连梁:

计算剪力墙拉筋的时候,用总体面积扣除洞口、暗柱和连梁所占的面积,然后除以单个拉筋所占的面积。

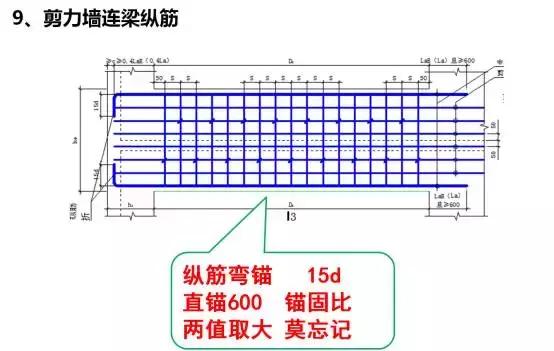

纵筋弯锚15d,直锚600锚固比,两值取大莫忘记:

连梁纵筋弯锚长度为15d,直锚长度要与600比较取大。

层间连筋到洞口,起步50往里走:

当为楼层连梁时,是以洞口宽度范围为分界线的,起步为50。

拉筋起步同箍筋,拉筋间距乘2倍,排数一半水平筋,向下取整要小心:

连梁的拉筋起步和箍筋一样,拉筋的间距是箍筋间距的2倍,拉筋的排数是水平筋排数的一半,记住这里计算拉筋根数的时候是向下取整。

暗梁连梁层顶重,11G暗梁连续通:

当暗梁与连梁重合的时候,11G图集规定,暗梁纵筋连续通过。

梁端弯锚15d,连筋不够再补充:

暗梁到端部弯折长度为15d,暗梁纵筋不能满足连梁纵筋时候,再补充连梁纵筋。

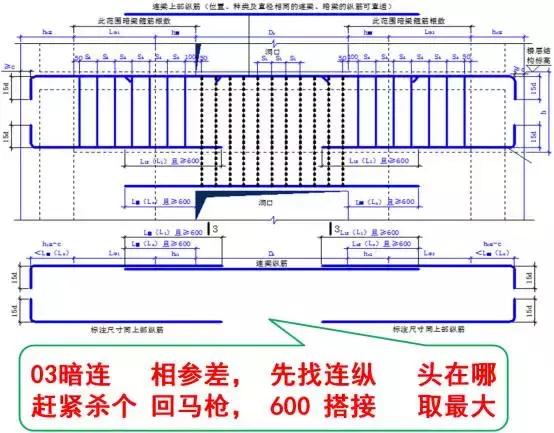

03暗连相参差,先找连纵头在哪,赶紧杀个回马枪,600搭接取最大:

03g101图集规定,暗梁与连梁纵筋是相互参差的,要先找到连梁纵筋的头在什么地方,然后以连梁纵筋头为起点往回拐一拐搭接长度,最后搭接长度还要与600比较取大值。

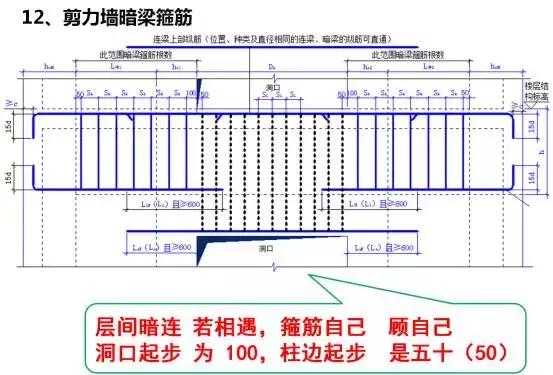

层间暗连若相遇,箍筋自己顾自己,洞口起步为100,柱变起步是五十(50):

楼层暗梁与连梁相遇时,箍筋算各的,计算暗梁箍筋时候,洞口处起步是100,柱边起步是50。
