基础内剪力墙水平筋根数如何计算

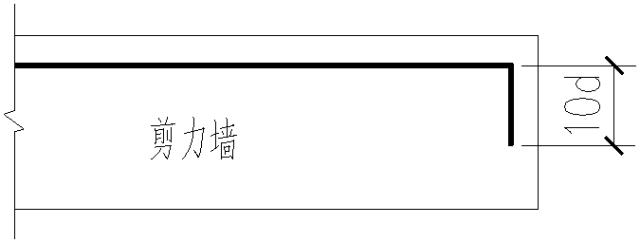

1. 剪力墙端部无暗柱时,水平筋怎么处理?

【答】伸至端部弯折10d。

【依据】《16G101-1》P71

2. 剪力墙水平筋遇到洞口被切断时怎么处理?

【答】(1)当剪力墙厚度>10d,剪力墙水平筋到洞口弯折10d。

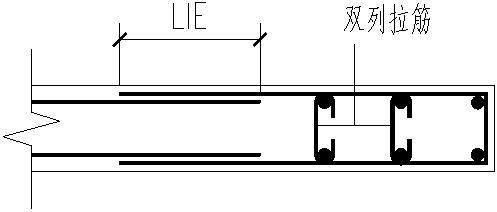

(2)当剪力墙厚度10d,剪力墙水平筋在墙端部连续通过,在侧壁与水平筋绑扎搭接LlE。

【依据】《16G101-1》P71

3. 墙身水平筋在端柱内怎么锚固?

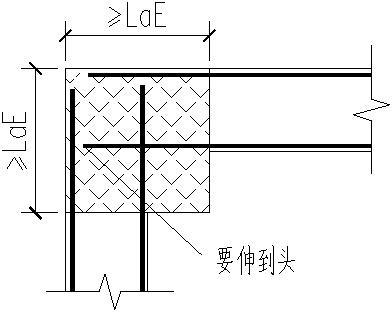

【答】(1)当端柱截面宽度LaE时,墙身水平筋伸至端柱对边直锚。

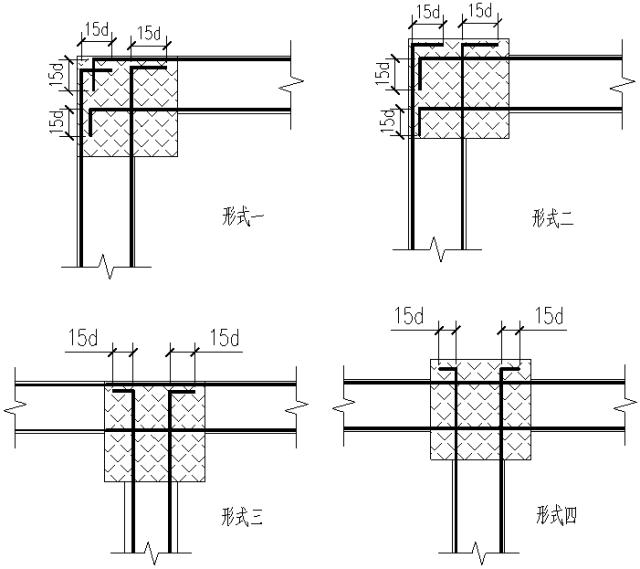

(2)当端柱截面宽度LaE时,墙身水平筋伸至端柱对边弯锚15d。

【依据】《16G101-1》P72

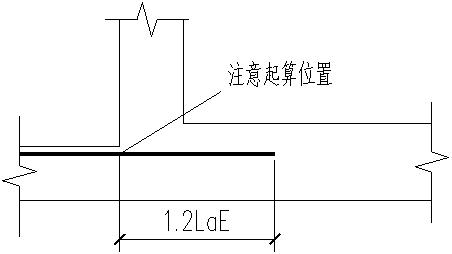

4. 剪力墙在水平方向上变截面,水平筋怎么处理?

【答】较薄墙的水平筋直插进较厚墙内1.2LaE。

较厚墙的水平筋伸至端部弯折15d。

【依据】《16G101-1》P72

5. 剪力墙身水平筋怎么确定?

【答】墙身水平筋的根数确定,要分基础内和楼层中。

6. 基础内墙身水平筋的根数怎么确定?

【答】取决于基础侧壁保护层厚度。

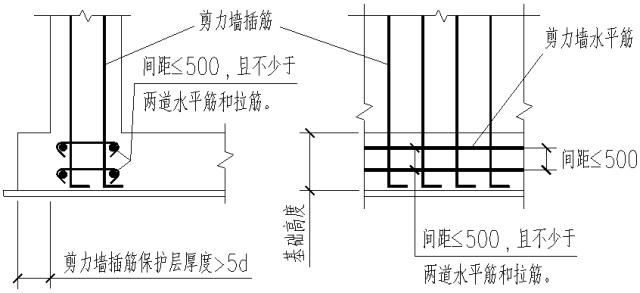

(1)当基础内剪力墙插筋保护层厚度>5d(d为插筋最小直径)时,非加密布置,即剪力墙基础内水平筋间距500mm且不少于两道水平分布筋和拉筋。

(2)当基础内剪力墙插筋保护层厚度5d(d为插筋最小直径)时,加密布置,即剪力墙基础内水平筋间距10d(插筋最小直径)且100mm。

特别注意下图的情况:剪力墙外侧基础插筋保护层厚度5d,内侧基础插筋保护层厚度>5d,此时,内侧和外侧的水平筋间距是不一样的。

【依据】《11G101-3》P58

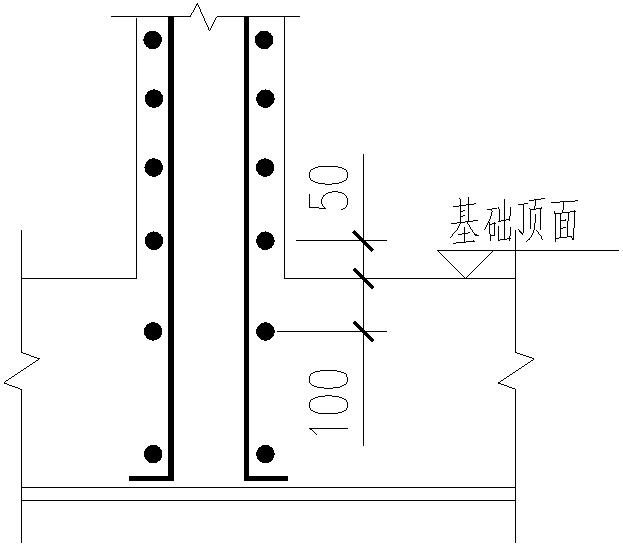

7. 基础内墙身水平筋的起步距离是多少?

【答】从基础顶面开始,往下起步距离100mm,往上起步距离50mm。

【依据】《11G101-3》P58

8. 楼层中墙身水平筋的根数怎么确定?

【答】楼层中墙身水平筋的根数按图纸标注的正常间距连续布置。在楼面位置起步距离50mm。

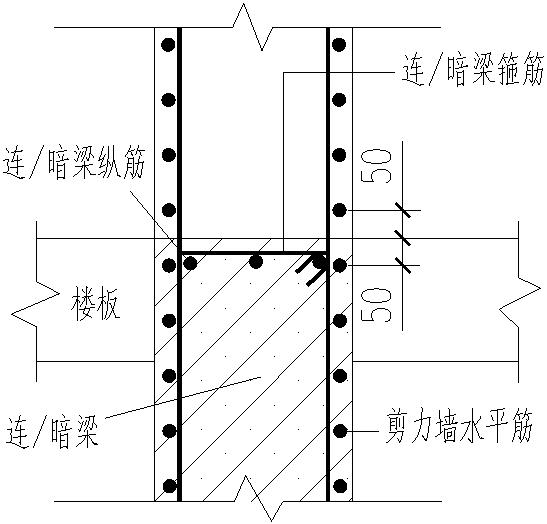

9. 当墙身水平筋遇到连梁或暗梁怎么办?

【答】当墙身水平筋遇到连梁或暗梁,不受影响,在梁箍筋外侧连续布置。

【依据】《16G101-1》P74

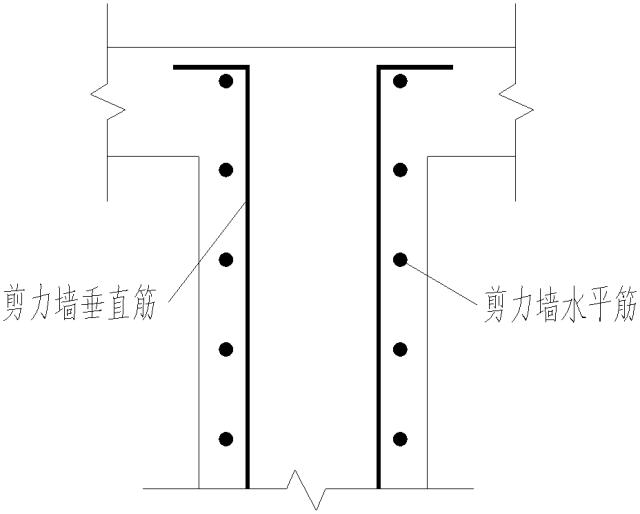

10. 当墙身水平筋遇到楼板、屋面板怎么办?

【答】在楼板、屋面板内连续布置。
