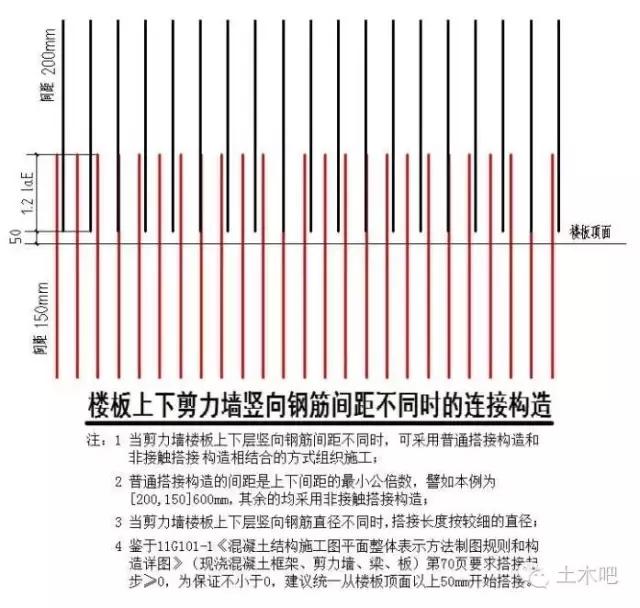

1、剪力墙竖向钢筋在楼板顶面上下间距不同时的钢筋搭接构造
2、框架梁下部纵筋不能在框架柱内锚固时，可在节点外搭接

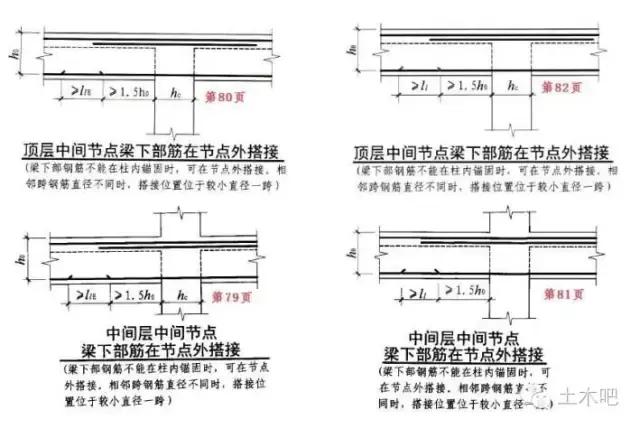

框架梁下部纵筋不能在框架柱内锚固时，可在节点外搭接（第79、80、81、82页），众所 周知，框架柱截面边长总是大大于框架梁的截面宽度，所以在节点外的梁 宽度范围内都可以连接的话，在柱中连接和锚固更加不成问题。那么框架梁下部纵筋不能在框架柱内锚固时究竟指的是什么情况？
什么叫做不能？有300斤的担子，我只有100斤的力气，我就不能挑起300斤的担子。
有5m宽的河沟，我只有跳过2m宽的能力，我就不能跳过5m宽的河沟。
只有6m长定尺的钢筋，就不能在7m净长的框架梁两头同时锚固到柱子；
只有9m长定尺的钢筋，就不能在10m净长的框架梁两头同时锚固到柱子；
只有12m长定尺的钢筋，就不能在13m净长的框架梁两头同时锚固到柱子。
在节点外连接不是最好，只是情非得已。
3、坡型双柱独立基础顶部配筋怎么放置？
坡型双柱独立基础顶部配筋怎么放置？
问题：我请教关于11g101-3第61页双柱独立基础顶部配筋的问题，当双柱独立基础为坡型时顶部钢筋尺寸怎么确定，是否按坡顶尺寸？（因为设计说明按图集做，而图集上说按具体设计？？？？无解了）
回答： 结合11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》（独立基础、条形基础、筏形基础及桩基承台）16页、18页和61页，我们以18页的3/4/5轴3个双柱联合基础以及16页图2.3.6-1的详细图标注，柱子500*500，偏轴线=120+380，柱间净长度l0=1800-2*120=1560mm，设基础混凝土强度等级采用C30，查11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》（独立基础、条形基础、筏形基础及桩基承台）P54，设混凝土强度等级为C30，钢筋为HRB400兆帕级钢筋时，非抗震锚固长度=35d，35*18=630mm，11根长钢筋每根长度=1560+2*630=2820mm，长钢筋的间距100，所以短钢筋（分布钢筋）的长度=100*（11-1）+2*35=1000+70=1070mm，短钢筋（分布钢筋）的根数=（2820-2*35）/200取整+1=15，
讨论：根据这样的计算结果，如果双柱联合基础采用坡形，顶部排筋就出现状况，不是一般性，坡形基础顶面为柱外皮外移50mm，那么长短筋均会超出基础顶面，所以提请设计注意，您如果要在双柱联合基础顶面配筋，你得采用阶形，不宜采用坡形。

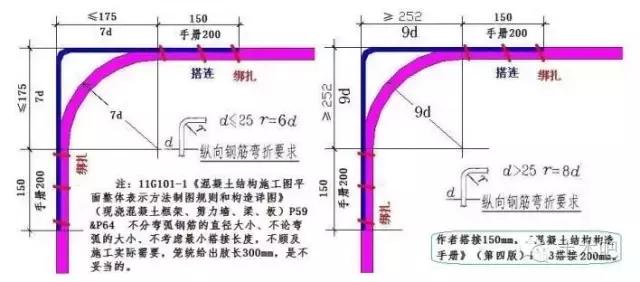

4、框架顶层端节点外角附加筋长度300mm欠长

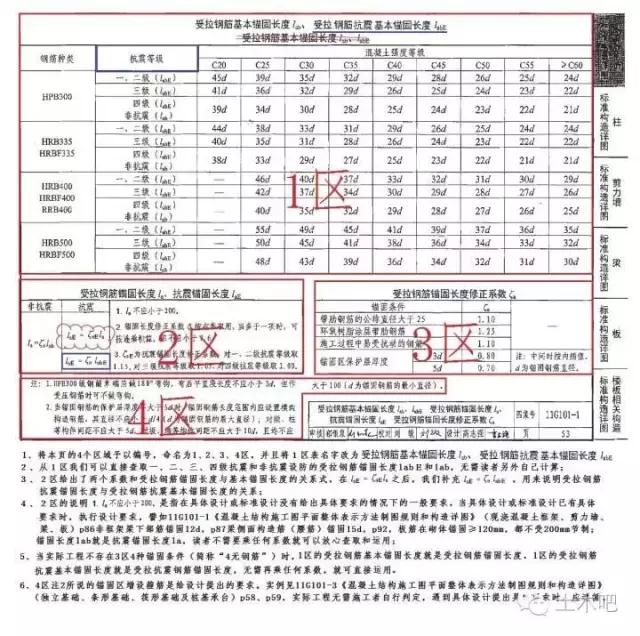

5、钢筋锚固再解读
6、梁柱纵向钢筋绑扎搭接连接区附加箍筋的规范设置

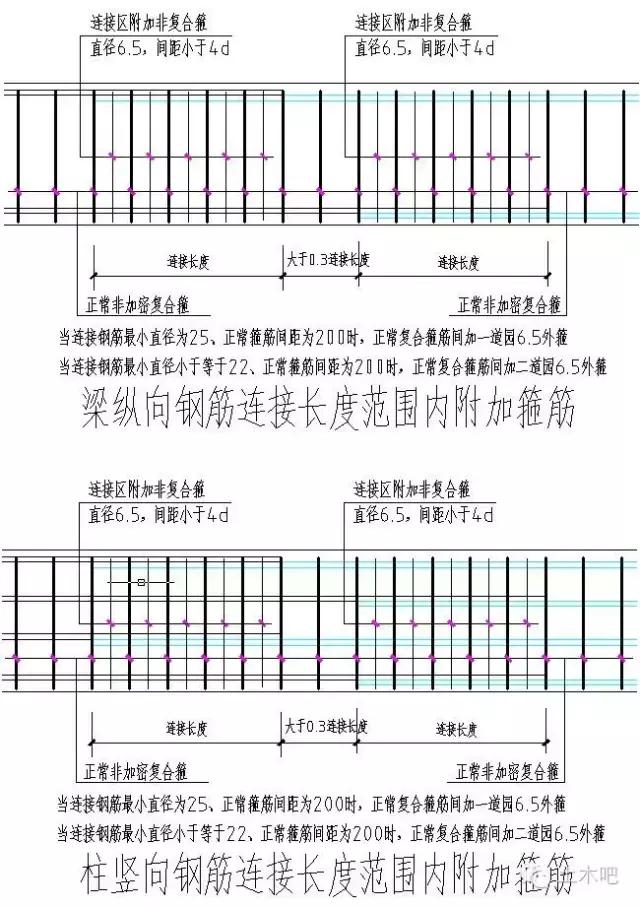

梁柱纵向钢筋绑扎搭接连接区附加箍筋设置的目的是防止纵向钢筋端点的起翘，所以附加箍筋的直径不要太大，只要不小于纵向钢筋直径的0.25，间距不大于4倍的纵向钢筋较小直径，根据这项规定，我们绘制了如下纵向钢筋搭接区域附加箍筋设置图，如果全国搭接连接区域内的附加箍筋都采用规范的规定，将节约大量的钢材和劳动力。
绘制上述图纸，依据的设计施工规范条款摘录如下：

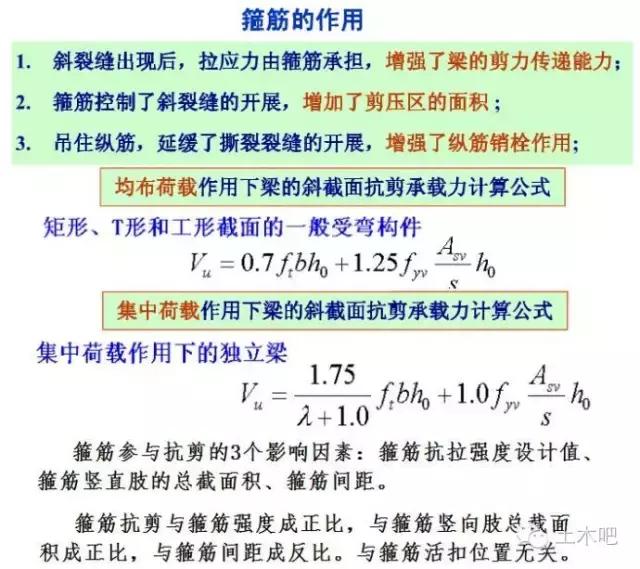

8、箍筋抗剪

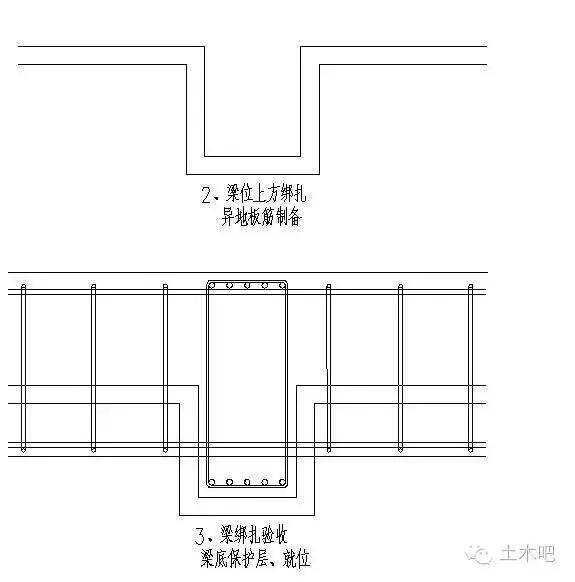

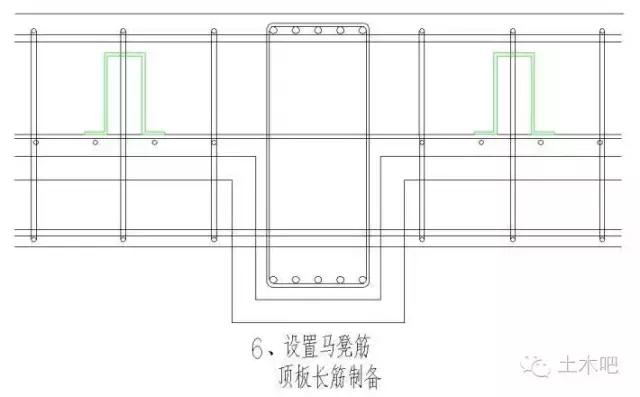

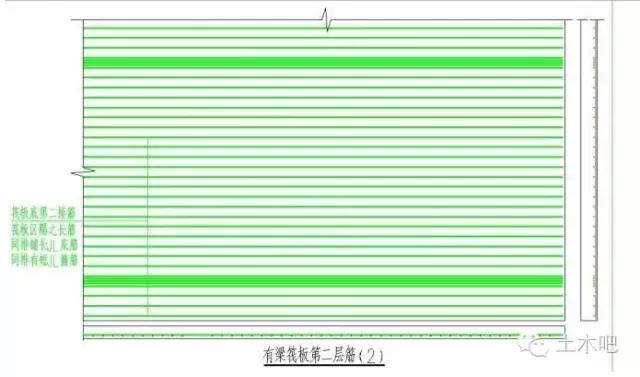

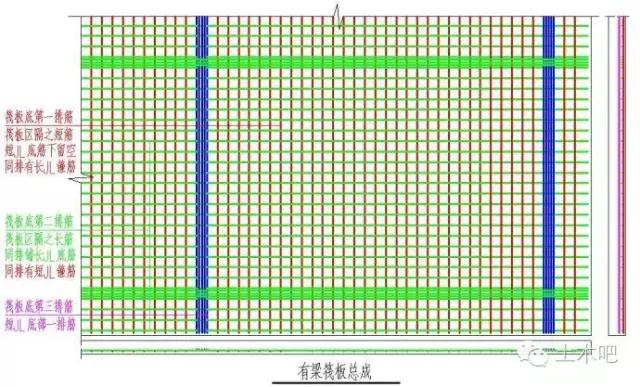

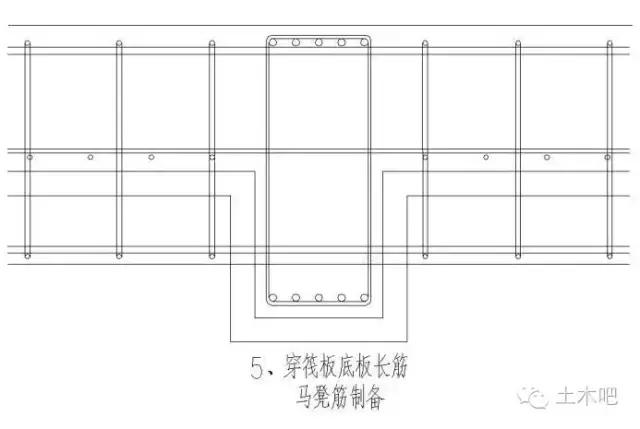

9、有梁筏板底部钢筋施工流程（板面与梁顶面平）

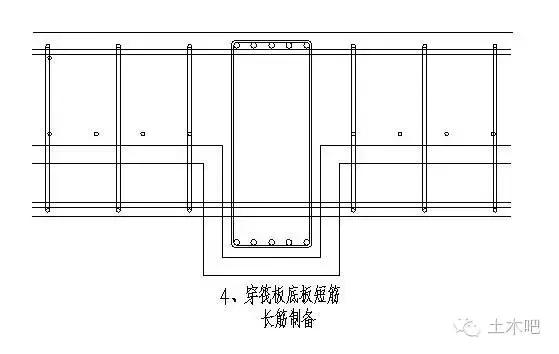

筏板长向钢筋先于筏板短向筋铺设，在短向基础梁的下面，与长向基础梁上部钢筋同层。

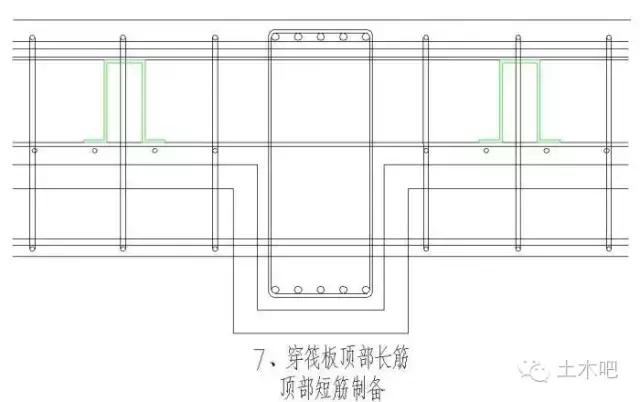

最后铺穿短向筏板上部钢筋，在筏板长向钢筋的上方，又要从长向基础梁上部钢筋下方穿过。
图上画的，看起来是4排钢筋，实际只有3排钢筋：
短基础梁顶部钢筋在最上面，他的节点下有长方向基础梁上部钢筋，他的区隔范围下方有长向筏板顶部钢筋；
在短向基础梁看他是自上而上第一排筋，节点下方的长向梁钢筋和区隔的长向板筋是第二排钢筋，此时此刻只有2排钢筋，这是事情的一个方面。
最后铺穿筏板短向钢筋，在长向筏板筋的上方铺设，有在长向基础梁上部筋的下方穿过，可见这短向筏板筋是变化的，是波浪形的。
筏板长向筋上方有短向基础梁上部一排筋，区隔范围在上方有短向筏板筋。
长向基础梁上部钢筋上方有短向基础梁上部钢筋，区隔下方有筏板短向筋。
短向基础梁上部第一排钢筋，是处于绝对上一排，
长向筏板上部钢筋，是处于绝对上二排，
长向基础梁上部第一排钢筋，相对于短向基础梁上部第一排钢筋来讲，处于二排，但是相对短向筏板筋来说是处于上一排，它是变层面的波浪形箍筋高度应实事求是处理。
短向筏板上部钢筋，相对于筏板长向筋，是处于一排的最表面钢筋，相对于长向基础梁顶部一排钢筋，是处于相对上二排，呈波浪形。
10、有梁筏板底部钢筋施工流程（板底与梁底平）
