一次性止水对拉螺杆的处理方法

地下室外墙用于固定模板的螺杆采用一次性止水对拉螺杆。

一次性止水对拉螺杆采用工具式螺杆加锥形塑料垫块方式使螺杆端头留出凹槽,螺杆中部需加焊2 厚7070mm 止水片。由于一次性穿墙螺杆两端采用锥形塑料垫块,养护结束后需在墙体内外逐个剔除塑料垫块,然后将螺杆从孔口的最深处割断。

在施工防水层前,应逐个将螺杆位置处的凹槽用1:2聚合物水泥砂浆压实抹平。

工艺流程:

剔除塑料垫块割除螺杆浇水湿润内外侧封堵防水附加层防水层保护内饰面

节点图:

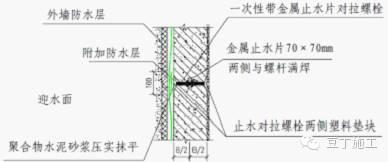

地下室外墙止水螺杆节点做法

构造做法:

1、剔除塑料垫块

逐个剔除内外侧塑料垫块。

2、割除多余螺杆

将螺杆从凹槽的最深处割断。

3、浇水湿润

清理孔内杂物,周边浇水湿润。

4、内外侧封堵

用聚合物水泥砂浆封堵内外侧螺杆孔凹槽并压实抹光。

5、防水附加层

待聚合物水泥砂浆干燥后(约24小时),在墙体迎水面一侧,施工螺杆位置防水附加层,附加层范围100100mm。

防水材料及做法同防水层。

6、防水层及保护

防水附加层验收合格后,在迎水面施工不小于 2mm 厚聚氨酯防水涂膜,或不小于4mm厚卷材防水。防水层外做50厚聚苯板和120厚非粘土实心砖,M5水泥砂浆砌筑防水保护层。

7、内饰面

墙外侧防水层等施工完成后施工内饰面。

质量控制点:

1、一次性止水对拉螺杆及止水片

2、对拉螺杆切割深度

3、凹槽湿润

4、聚合物水泥砂浆抹平压光

5、防水附加层范围及厚度

6、防水层及防水保护层

普通墙体对拉螺杆封堵做法:聚氨酯发泡胶封堵

做法说明:

本做法适用于0.00以上混凝土结构内外墙穿墙对拉螺杆孔洞的封堵,穿墙对拉螺杆孔洞必须逐个封堵密实。

工艺流程:

浇水湿润外侧封堵孔内打发泡胶外侧刷JS 防水外饰面施工

节点图:

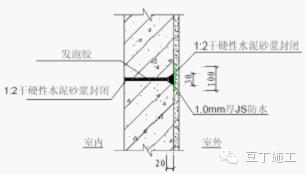

普通穿墙螺杆封堵节点做法

构造做法:

1、浇水湿润

清理孔内杂物垃圾,周边浇水湿润。

2、外侧封堵

从外侧堵塞1:2干硬性水泥砂浆(添加防水剂及膨胀剂)40-60mm深。

3、孔内打发泡胶

待外侧水泥砂浆终凝后,从内侧往螺栓孔中注入聚氨酯发泡胶,可打满孔洞,也可在外边预留20~30mm 待发泡胶干硬后用水泥砂浆封堵。

4、外侧刷JS防水(内墙取消此做法)

待外侧水泥砂浆干燥、孔内发泡胶施工完毕后且检查打发泡胶时对外侧封堵砂浆没有造成挤压破坏时,在外侧孔洞周边分多遍涂刷1.0mm 厚JS 防水,涂刷范围为100100mm。

5、(内)外饰面施工

按图纸要求施工抹灰、保温及内外装饰层等。

质量控制点:

1、孔洞清理并湿润

2、砂浆堵塞密实

3、发泡胶密实度

4、JS防水厚度及范围(内墙取消此做法)
