一、工程概况

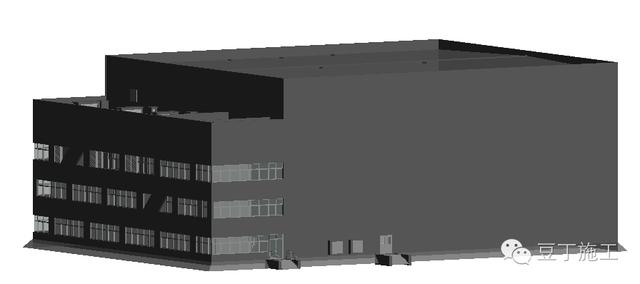

摄影棚为地上一层局部三层，建筑高度20m-25m不等。结构形式均为框架结构，大空间屋盖采用钢桁架。
各单体每楼层（含棚框架梁层高）砌筑高度为3m-8m不等，棚主体围护结构采用烧结页岩实心砖砌筑，摄影棚附属用房墙体采用蒸压加气混凝土砌块砌筑。
由于摄影棚主体部分砌筑作业超高，须搭设超高操作架，单层结构砌筑材料运输及操作降效严重，施工难度大。同时，从施工质量层面分析，隔声墙设计隔声要求严，检测指标高，施工可供借鉴的同类施工案列较少，砌筑施工须严格管控。砌筑工程主要概况如下表：
表2.2-1 砌筑工程概况表
1000、 2000、3000平方米摄影棚（直型房）
二、砌体结构施工方法
1、放线
每层每段墙体开始砌筑前，对墙体进行排砖，尤其须注意门窗洞口及构造柱的留置，并对操作工人进行安全技术交底。砌筑施工前，根据施工图及排砖图，准确放出墙体轴线、边线以及控制线。
2、植筋
填充墙拉结筋、构造柱、过梁、圈梁及压顶等砼构件均采用植筋工艺。根据墙体放线，定位出植筋孔的位置并做好标识。打孔时采用比设计钢筋直径大4mm的钻头成孔，成孔后进行吹孔清理，植筋打孔深度为15d（d为钢筋直径），技术参数见表2-1。然后孔内进行灌胶，保证孔内满灌，将钢筋旋转插入孔中，24小时内不得扰动钢筋。按规范对植筋进行现场拉拔检测，合格后方可进行下一道工序。
表2-1 植筋技术参数表
3、立皮数杆
在砌体转角及端部设置皮数杆，皮数杆采用3040mm木方制成，皮数杆上标明砖皮数、灰缝厚度以及门窗洞口、预制的混凝土块、拉结筋、圈梁、过梁的尺寸标高。且皮数杆垂直、牢固、标高一致。
摄影棚页岩砖墙砌筑时，采用粘贴时皮数条，粘贴在填充墙两侧框架柱上，严格按照标尺控制灰缝厚度。
4、排列砖块
按砌块排列图在墙体线范围内分块定尺、划线，第一皮砌筑时试摆。

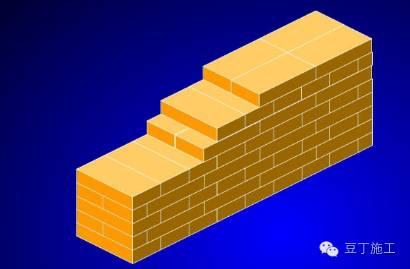

页岩砖墙砌筑240mm厚，采用一顺一丁组砌方式（图4-1所示），上下错缝1/2砖、内外搭接，并不应有竖向通缝。页岩砖灰缝宽度宜为10mm，应控制在8-12mm。由于页岩砖砌筑房间有声学要求，墙体须满浆砌筑，不得有空隙。
图4-1 页岩砖240墙组砌方式
蒸压加气混凝土砌块砌筑时搭砌长度不应小于砌块长度的1/3，水平灰缝和竖向灰缝宽度不应超过15mm。按墙段实量尺寸和砌块规格尺寸进行排列摆块，不足整块的可锯截成需要尺寸，但不得小于砌块长度的1/3。蒸压加气混凝土砌块排砖见图4-2。
图4-2 加气混凝土砌块排砖示意图
5、拉线
根据立在墙端或转角的皮数杆砌筑两端墙体，并在之间拉双准线，砌筑中间砌块时根据准线控制灰缝及水平。

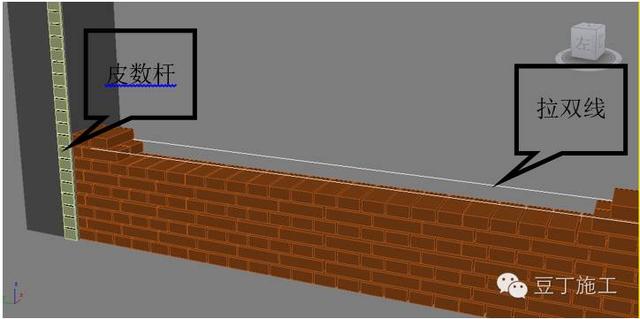

图5-1 皮数杆拉双线示意图
6、砂浆拌制
本工程按设计要求，使用预拌砂浆。砂浆拌制采用机械搅拌，砂浆拌成后使用时盛入贮灰器中，不得随意倾倒在地面上。砂浆须具有高粘附性，良好的和易性、保水性。如砂浆出现泌水现象，在砌筑前再次拌合。砂浆随拌随用，水泥砂浆须在3-4h内使用完毕，严禁使用过夜及落地砂浆。
7、砌筑
1）首层填充墙位置有回填土的，需做混凝土基础，做法示意见图7-1。

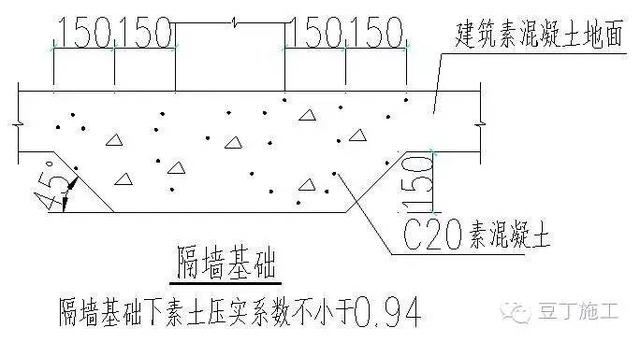

图7-1 隔墙下基础做法
2）砌块排列：按砌块排列图在砌体线范围内分块定尺、划线，排列砌块的方法和要求如下：
a、砌块砌体在砌筑前，根据工程设计施工图，结合砌块的品种、规格、绘制砌体砌块的排列图，经审核无误，按图排列砌块。
b、烧结页岩砖采用一顺一丁组砌方式，墙厚240mm。加气混凝土砌块采用全顺砌筑形式，墙厚200mm。上下皮竖向灰缝相互错开1/2砌块长。
3）砌块润水：烧结页岩砖应在上墙前1-2天浇水湿润，相对含水率宜为60-70%。加气混凝土砌块应在砌筑当天进行浇水湿润，冲去浮尘。
4）加气混凝土砌块采用铺浆法砌筑时，铺浆长度不应超过750mm。烧结页岩砖砌筑时采用三一砌筑法施工，即一块砖、一铲灰、一揉挤，并随手挂掉挤出墙面的砂浆。
5）砌块就位与校正：砌筑就位先远后近、先下后上、先外后内；每层开始时，从转角处或定位砌块处开始；吊砌一皮、校正一皮，皮皮拉线控制砌体标高和墙面平整度。
6）砌筑时，页岩砖水平灰缝及竖向灰缝宜为10mm，但不应小于8mm，也不应大于12mm；灰缝砂浆饱满度要求100%。加气混凝土砌块水平及竖向灰缝不应大于15mm，灰缝砂浆饱满度80%。
7）砌筑墙体要同时砌起，不得留直槎，隔声墙墙体砌筑时不得留设脚手眼。每天砌筑高度不超过1.5m（雨天不得超过1.2m）。
8）转角等部位整体咬槎砌筑时，临时间断处咬斜槎，斜槎水平投影不小于砌体高度的2/3，接槎时先将接槎处清理干净，浇水润湿。

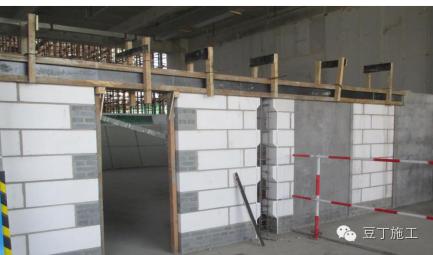

9）门窗洞口两侧间隔设置150mm150mm与墙同厚的C20细石混凝土预制块，以便门窗固定，如图7-2。
图7-2 门窗洞口预制块设置示意

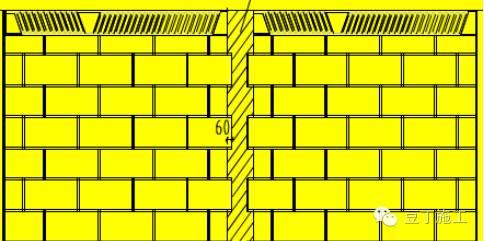

10）墙体砌筑时必须双面挂线，当砌筑到和拉结筋同高时，要将预先做好的拉结筋调整就位，并完全压在灰缝内，在拉结筋绑上铁丝甩出墙外侧，做出标识。填充墙砌筑至梁底应预留一定空隙，待砌筑完14天后采用斜砌塞实。墙中塞顶预制等角三角形混凝土块，两端采用直角三角形块，从中间向两侧按60斜向砌筑，砌块须逐块塞紧敲实，填满砂浆，如图7-3所示。
图7-3 填充墙顶部做法
8、拉结筋、门洞过梁及构造柱、圈梁
1）拉结筋设置：
在砌体与混凝土墙、柱交接处采用植筋的方式设置拉结筋。设置2C6拉结筋,拉结筋植入砼内长度不小于15d（d为钢筋直径），沿墙贯通或至门窗洞口边。墙体拉结筋采用绑扎连接，搭接长度55d，且不小于400m，拉结筋外露砂浆保护层的厚度不应小于15mm。拉结筋应每隔500mm高设置一道。
拉结筋设置如图8-1：

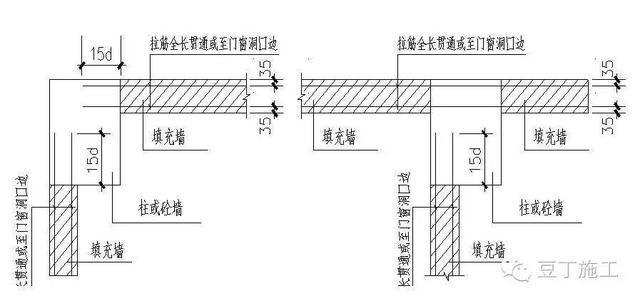

图8-1 拉结筋示意图
2）过梁，圈梁，压顶梁设置：
a、过梁：墙门窗洞口顶无梁时需设钢筋混凝土过梁，当预留洞口宽度超过400mm时也需设置过梁。过梁钢筋采用后植筋方式，植入墙柱内15d（d为钢筋直径）。过梁规格、配筋详见图8-2及表8-1所示：

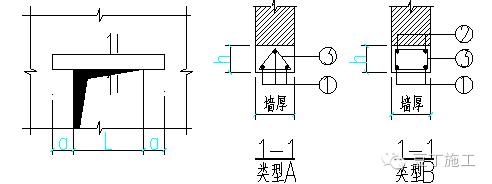

图8-2 过梁规格配筋示意图

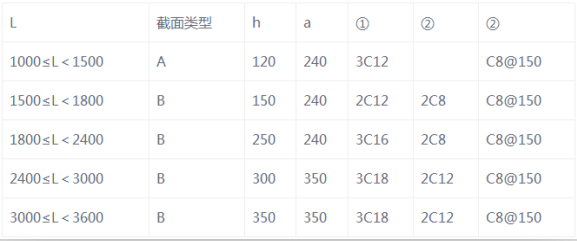

表8-1 过梁选用表
b、圈梁（水平系梁）：当墙高大于3.6m时，在墙体半高或门窗洞顶标高处设置与柱连接且沿墙全长贯通的圈梁，混凝土强度等级为C25；圈梁宽度同填充墙厚度b，圈梁高度120mm。配筋410(放四角)，箍筋6@200。纵向钢筋采用绑扎搭接，全部纵筋可在同一连接区内搭接，钢筋搭接长度50d，钢筋保护层厚度不应小于20mm，圈梁钢筋采用后植筋方式进行，植筋深度为15d。圈梁设置见图8-3。

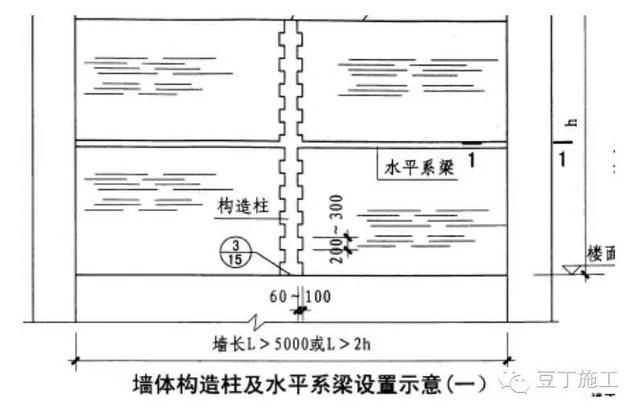

图8-3 构造柱、圈梁设置示意图
c、压顶梁：窗台均设置200mm高C20混凝土压顶梁，宽度均为墙厚，内配46通长筋，6@200箍筋。
3）构造柱设置
a、填充墙设置构造柱。构造柱断面为a200mm，a为墙厚；墙体相交处，构造柱断面尺寸为aa，a为墙厚。砌体构造柱配筋详见下图：
图8-4 构造柱配筋示意图
b、构造柱上、下端楼层600mm高度范围内，箍筋间距加密至6@100。构造柱搭接范围内的箍筋间距不大于100mm且不少于4根箍筋。构造柱纵向钢筋采用绑扎搭接，全部纵筋可在同一连接区内搭接，钢筋搭接长度50d。构造柱钢筋绑扎完以后再砌墙，由下到上逐层砌筑。
c、构造柱钢筋采用植筋，钢筋植入砼长度不小于15d（d为钢筋直径）。
d、按照规范及图纸要求，填充墙长度超过5m或当墙长度超过层高的2倍时，在墙体中间沿墙长每隔4000mm设置构造柱。填充墙端部无翼墙形成自由端时设置构造柱，门窗垛的墙体长度小于等于120mm时设置构造柱。填充墙上门窗洞口宽度大于2.1m时设构造柱，尺寸为墙厚150mm，配筋412。
e、构造柱施工时注意：先砌墙后浇注，墙身砌成马牙槎，马牙槎槎口60mm、槎高250mm。马牙槎设置先退后进。马牙槎留置如图8-8所示。
f、马牙槎边口应吊线砌筑构造柱边贴双面泡沫胶条，厚度不小于5mm，构造柱模板顶部支设喇叭口，混凝土浇筑时，应采用30振捣棒插入柱内进行振捣，不得通过振模板的方式传振，混凝土浇筑成型后凿除牛腿。

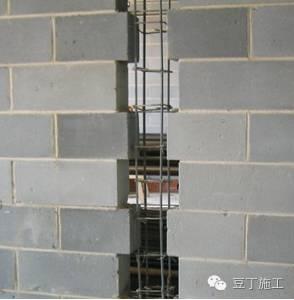

图8-8 构造柱马牙搓留置示意
图8-9 构造柱喇叭口示意

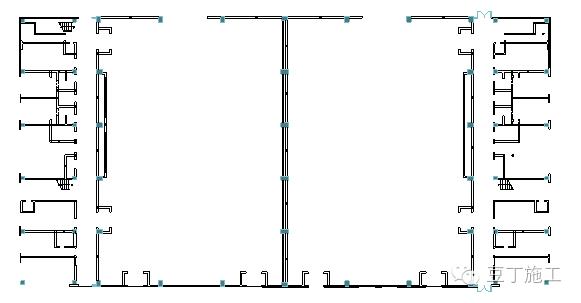

图8-10 构造柱布置示意图
9、导墙及门槛设置
室内有水房间、卫生间、管井以及电梯井填充墙底设150mm（距楼地面完成面）高C20混凝土反坎。强弱电间、配电所等有电房间门口设置300mm高100mm宽混凝土高门槛，与墙内皮平。外墙填充墙底浇筑高出楼地面250mm的C20素混凝土反坎。有防水要求的部位待混凝土浇筑完成后，及时将墙根抹成八字形，同时将根部300mm高度范围内砌体部分抹灰压光，便于防水施工。
对反坎位置放线确定后，支设模板前，在楼板面、墙面衔接部位进行凿毛处理，经过验收合格后方可施工混凝土。
10、砌体施工注意事项
1）砌块堆放现场必须平整，并做好排水。堆放高度不宜超过1.6m，堆垛之间保持适当的通道。并要有防雨措施。同时必须保证加气混凝土砌块施砌时龄期不小于28d。
2）烧结页岩砖提前一至两天浇水湿润，加气混凝土砌块砌筑当天向砌筑表面适量浇水湿润。砌块应将占有油污的表面切掉，其切割面不应有切割屑。切锯砌块应采用专用工具，不得使用斧子或瓦刀任意砍劈，洞口两侧，应使用规整的砌块。
3）砌体留置的拉结钢筋的位置与块体皮数相符合。拉结钢筋置于灰缝中，埋置长度为全墙通长。
4）墙转角等未设置构造柱时，将砌块分皮咬槎，交错搭砌。
5）将搅拌好的砂浆，通过灰车运至砌筑地点，在砌块就位前，用大铲、灰勺进行分块铺灰。
6）铺底时根据皮数杆最下面一层的标高，拉线检查表面标高是否合适，如第一层砖的水平灰缝大于20mm时，用细石混凝土找平。
7）砌体施工临时间断处补砌时，必须将接搓处表面清理干净，浇水湿润，并填实砂浆，保持灰缝平直。
8）安装预留洞口大小按照管道预留洞平面图预留并按要求设置过梁，等后续安装完毕后进行封堵。
9）墙体预留洞的封堵，砌筑墙体预留洞待管道设备安装完毕后，采用C20膨胀细石混凝土填塞密实。
10）施工队伍要配备业务熟练，政治素质高的工长和技术人员担任砌筑、检测等工序负责人，并落实责任，制定责任制奖惩制度，严格奖惩，及时检查及时处理，稳定砂达不到质量标准要求的坚决返工，并追究有关责任人的责任。
11）所有砌块进场验收合格后方能进行施工，每道工序经监理验收合格后方能进行下道工序施工。
11、砌体的砌筑砂浆取样规定及方法
A、取样规定
① 每一楼层砌体中的同一配合比的砂浆至少留取一组试件。
② 每一检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机至少抽检一次。
③ 水泥砂浆试模尺寸为70.7mm70.7mm70.7mm的带底试模。试块制作后应在室温为（205）℃下静置（242）小时。当气温较低时，可以适当延长时间，但不应超过两昼夜。试件拆模厚应立即放入温度为（202℃），相对湿度90%以上的标准养护室养护养护期间，试块彼此之间的间隔不小于10mm。养护至28d后进行试压。
B、蒸压加气混凝土砌块同一品种、同一密度等级、同一强度，以一万块为一批，不足亦按一批计。
C、烧结页岩实心砖同一品种、同一强度等级，以十万块为一批，不足亦按一批计。
