楼梯木模板支设与拆除方法

一、模板安装前基本工作

1、放线:首先引测建筑的边柱、墙轴线,并以该轴线为起点,引出各条轴线。模板放线时,根据施工图用墨线弹出模板的中心线和边线,墙模板要弹出模板的边线和外侧控制线,以便于模板安装和校正。

2、用水准仪把建筑水平标高根据实际标高的要求,直接引测到模板安装位置。

3、模板垫底部位应预先找平,杂物清理干净,以保证模板位置正确,防止模板底部漏浆或混领土成形后烂根。

4、需要的模板及配件对其规格、数量逐项清点检查,未经修复的部件不得使用。

5、工长事先确定模板的组装设计方案,向施工班组进行技术、质量、安全交底。

6、经检查合格的模板应按安装程序进行堆放与运输。堆放整齐,底部模板应垫离地面不少于10cm.

7、支承支柱的土壤地面,应事先夯实整平,加铺50厚垫板,并做好防水、排水设置。

8、模板应涂刷脱模剂。结构表面需作处理的工程,严禁在模板上涂刷废机油。胶膜剂要经济适用,不沾污钢筋为主。

9、做好施工机具和辅助材料的准备工作。

10、现浇结构模板安装的偏差应符合表1的规定。

模板安装允许偏差和检测方法(表1)

二、 模板安装技术要求

1、按配板设计循序拼装,以保证模板系统的整体稳定。

2、配件必须安装牢固,支持和斜撑的支承面应平整坚实,要有足够的受压面积。

3、预埋件、预留孔洞必须位置准确,安设牢固。

4、基础模板必须支撑牢固,防止变形,侧模斜撑的底部应加设垫木。

5、墙、柱模板底面应找平,下端应事先做好基准靠紧垫平,模板应有可靠地支承点,其平直度应进行校正,两侧模板均应利用斜撑调整固定其垂直度。

6、支柱所设的水平撑和剪力撑,应按构造与整体稳定性布置。

7、同一条拼缝上的U形卡,不宜向同一方向卡紧。

8、墙模板的对拉螺栓孔应平直相对,穿插螺栓不得斜拉硬顶。严禁在钢模板上采用电,气焊灼孔。

9、钢楞宜采用整根杆件,接头应错开设置,搭接长度不应少于300mm。

三、楼梯模板

地下楼板踏步板采用方木与木胶合板制作而成,背面通过方木连接成整体,碗口架管支撑。

楼梯模板底模采用15mm厚木胶合板,侧模采用5cm厚木板踏步立模采用12mm厚木胶合板,施工前根据实际层高放样,先安装休息平台梁模板,再安装楼梯模板斜楞,然后铺设楼梯底模,安装外邦侧模和踏步模板。安装模板时要特别注意斜向支柱(斜撑)的固定,防止浇注混凝土时模板移动。

楼梯支模时要求注意考虑到装修厚度的要求,使上下跑之间的梯阶线在装修后对其,确保阶梯尺寸一致。按这样的要求施工时,踏步要向里移动20mm.

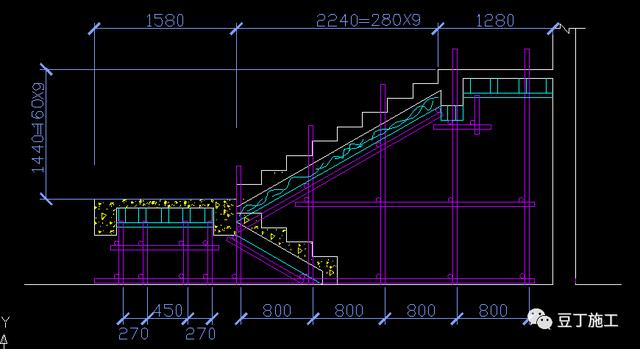

楼梯模板支设示意图

四、 模板的拆除

1、板拆除前必须申请办理拆模手续,模板拆除根据现场同条件的试块指导强度,待混凝土强度报告出来后,符合设计要求的百分率后,由技术人员发放拆模通知书,方可拆模。

2、模板及其支架在拆除时混凝土强度要达到如下要求(表2)。

3、模板拆除前要向操作班进行安全技术交底,在作业范围设安全警戒线关县挂牌警示牌,拆除时派专人看守。

4、侧模应以能保证混凝土表面及棱角不受损坏时方可拆除,底模应按《混凝土结构工程施工及验收规范》的有关规定执行。

5、模板拆除的顺序和方法,遵循先支后拆,后支先拆;先拆非承重部位;自上而下的顺序。拆模时,严禁用大锤和撬棍硬砸硬撬。模板要随拆随运,严禁随意抛掷。不得留有未拆除的悬空模板。

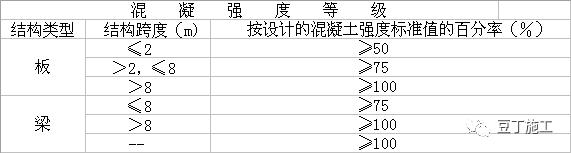

混凝土强度等级要求(表2)

6、拆模时,先调节顶部支撑头,使其向下移动,达到模板与楼板分离的要求,保留养护支撑及其上的养护木方或养护模板,其余模板均落在满堂脚手架上,拆除板模板时要保留板的养护支撑。操作人员应站在安全处,以免发生事故,等该片模板全部拆除后,再将模板、配件、支架等运出。

7、拆下的模板、配件等严禁抛扔,要有人接应传递,也可用带钩的绳子往下系,以防止模板变形和损坏。

8、模板拆除后,要运至指定地点,并做到及时清理、维修和涂刷好隔离剂,修整后的模板要按编码放整齐,以备使用。模板堆放高度不得超过1.60米。

9、拆除模板作业比较危险,防止落物伤人,应设置警戒线,有明显标志,并设专业监护人员。
