楼梯的一般尺度及设计要求,还有比这更全的吗

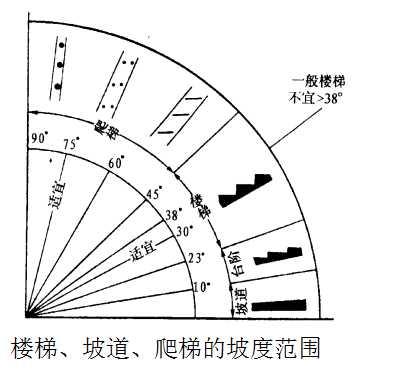

1. 楼梯的坡度(20~ 45) :

公建:坡度宜平缓

住宅:坡度可稍陡

老年人、幼儿建筑宜平缓

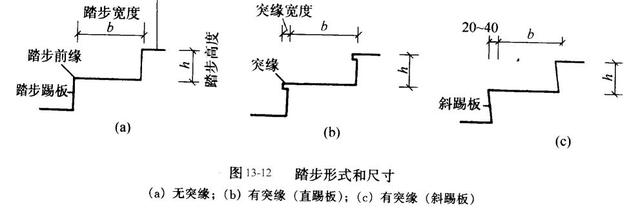

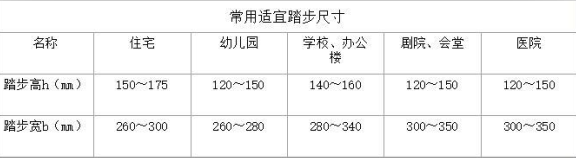

2. 踏步尺寸:

经验公式:2h + b = 600~620mm

式中: h踏步踢面高度;

b踏步踏面宽度。

600~620mm表示一般人的步距

踏步出挑: 不适宜用在无障碍建筑中

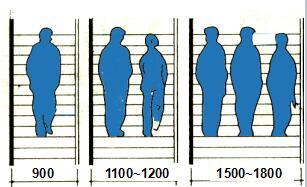

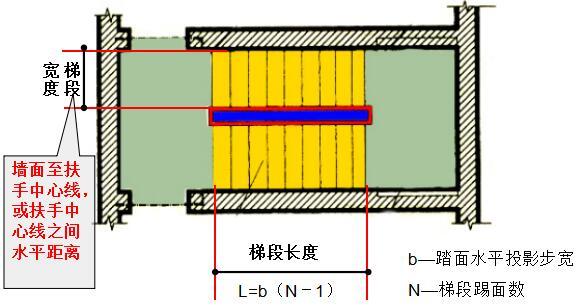

3.梯段尺度

紧急疏散时要求通过的人流股数确定

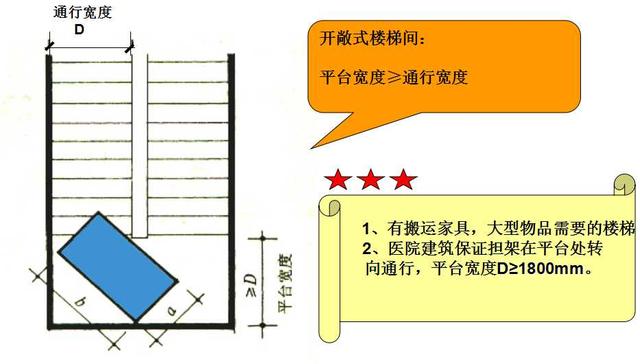

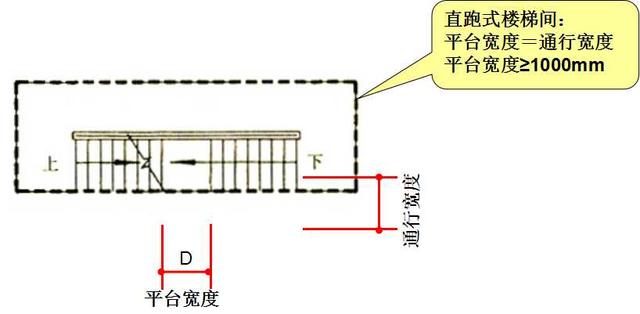

4.平台宽度

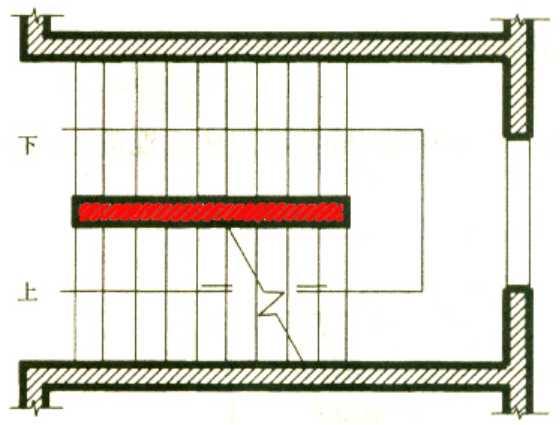

5.梯井宽度

梯段之间形成的空档。

梯井宽度:W=60mm~200mm

住宅建筑:W=0

公共建筑:疏散楼梯梯段扶手间水平净距W150mm

梯井宽度200mm时,应设置垂直栏杆,栏杆净距≯110mm。

儿童使用的梯井≯150mm

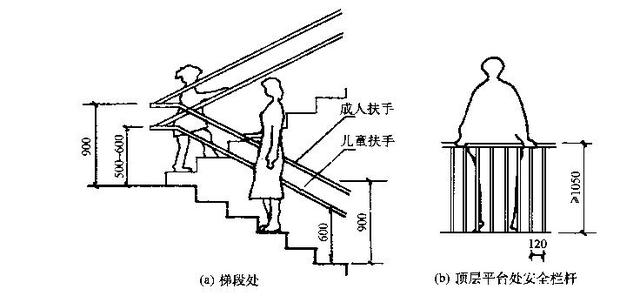

6. 栏杆扶手尺寸:

栏杆净距≯110mm。

室内扶手高度一般为900mm左右,

供儿童使用的楼梯应在500~600mm高度增设扶手

室外扶手高度 1050mm

扶手间距120mm

梯段宽1.4m:非临空面设靠墙扶手

梯段宽2.4m:梯段中间增设中间扶手

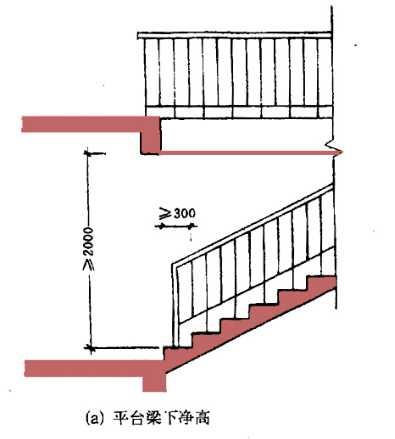

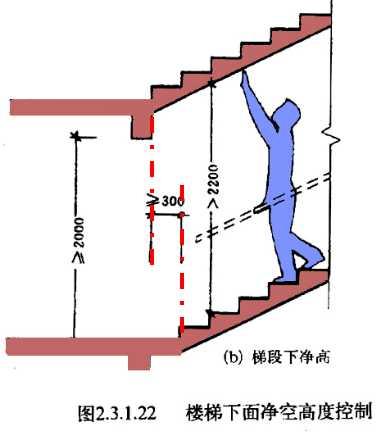

7.楼梯净空高度

楼梯平台部位净高≮2000mm

楼梯段部位净高≮2200mm

终了踏步的前缘与顶部凸出物内边缘线的水平距≮300mm

平行双跑楼梯底层中间平台下需设置通道时,为保证平台下净高满足通行要求,可通过以下方式解决:

① 在底层变作长短跑梯段。

② 局部降低底层中间平台下地坪标高。

③ 综合上两种方式。

④ 底层用直行单跑或直行双跑楼梯直接从室外上二层。

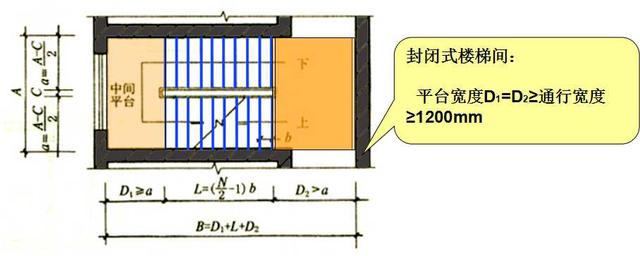

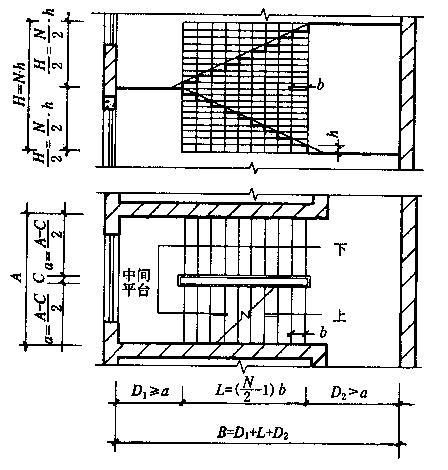

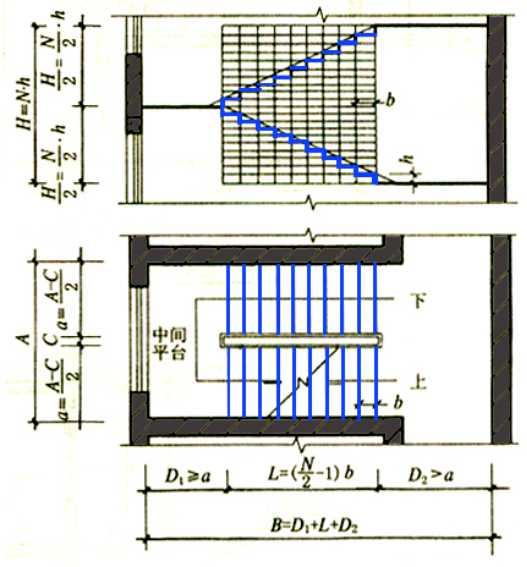

8.楼梯设计与尺寸计算:

⑴确定每层踢面数N,N=H/h

H:层高;h:踏步高

⑵确定梯段水平投影长度L

L=(0.5N-1)b b:踏步宽

⑶确定梯井宽度C

⑷确定梯段宽度a,

a=(A-C)/2

A:开间净宽

⑸检验楼梯间进深尺度B

B=D1+D2+L
