施工测量的工作恰好相反，它也是以地面控制点为基础，但它是根据图纸上的建筑物和构筑物的设计尺寸，计算出各部分的特征点与控制点之间的距离、角度、高差等 ，将这些特征点在实地标定出来，以便施工，这项工作又称为放样，或称为测设。
施工测量的内容
1. 建立施工控制网。包括平面和高程控制网。
2. 建筑物、构筑物的详细放样。
3. 检查、检收。每道施工工序完工后，都必须通过测量检查各部位的实际位置及高程是否与设计要求相符合。
4. 变形观测。随着施工的进展，测定建筑物在平面和高程上是否产生位移和沉降，收集整理成各种变形资料，它是鉴定工程质量、验证工程设计、施工是否合理的依据。
施工测量的特点
施工测量与一般测图工作相比具有以下几个特点：
1. 目的不同
施工测量是将图纸上设 计的建筑物、构筑物放样到实地/一般测图是将地物、地貌缩绘到图纸上。
2. 精度不同
建筑物、构筑物的各部相对位置关系的精度要求较高，因而工程的细部放样精度要求往往高于整体放样精度。
3. 施工测量工序与工程施工的工序密切相关，某项工序没有开工，就不能进行该项的施工测量。
4. 受施工干扰
所以常采用设置基准点和工作点的方式。
基准点远离现场，而工作点布设于现场。当工作点密度不够或在现场受到破坏时，可用基准点增设或恢复之。
建筑施工控制测量
建筑基线
（一）建筑基线的布设
建筑基线是建筑场地的施工控制基准线，即在场地中央放样一条长轴或若干条与其垂直的短轴。它适用于建筑设计总平面布置比较简单的小型建筑场地。
建筑基线的布设形式是根据建筑物的分布、场地地形等因素来确定。其常见的形式有一字形、L字形、十字形和T字形。
建筑基线的布设要求：
1、主轴线应尽量位于场地中心，并与主要建筑物轴线平行，主轴线的定位点应不少于三个，以便相互检核。
2、基线点位应选在通视良好和不易被破坏的地方，且要设置成永久性控制点。如：混凝土桩或石桩。
（二）建筑基线的放样方法
1、根据建筑红线或中线放样
建筑红线也就是建筑用地的界定基准线，由城市测绘部门测定，它可用作建筑基线放样的依据。
2、利用测量控制点放样
利用建筑基线的设计坐标和附近已有测量控制点的坐标，按照极坐标放样方法计算出放样数据（ 和 D），然后放样。设放样点P在施工坐标系AQB中的坐标为（AP，BP），在测图坐标系（或大地坐标系）中的坐标为（xP，yP）。两坐标系的相对位置关系如下所示：
若将P点的施工坐标转化为测图坐标，其换算公式为：
二、建筑方格网
（一）建筑方格网的布设
建筑方格网的形式有正方形、矩形两种。
当场地面积不大时，常分为两级布设，首级可采用十字形、口字形、或田字形，然后，再加密方格网。
建筑方格网适用于按矩形布置的建筑群或大型建筑场地。
建筑方格网的轴线与建筑物轴线平行或垂直，因此，可用直角坐标进行建筑物的定位，放样较为方便，且精度较高。
（二）建筑方格网的放样

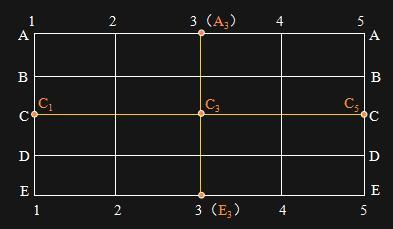

1. 主轴线放样
主轴线放样与建筑基线放样方法相似。
2. 方格网点放样
三、施工场地高程控制测量
在一般情况下，施工场地平面控制点可兼做高程控制点。高程控制网可分首级网格和加密网，相应的水准点称为基本水准点和施工水准点。
基本水准点应布设在不受施工影响、无震动、便于施测和能永久保存的地方，按四等水准测量的要求进行施测。而对于为连续性生产车间、地下管道放样所设立的基本水准点，则须按三等水准测量的要求进行施测。为了便于成果检核和提高测量精度，场地高程控制网应布设成闭合环线、附合路线或结点网形。
施工水准点用来直接放样建筑物的高程。为了放样方便和减少误差，施工水准点应靠近建筑物，通常可以采用建筑物方格网点的标志桩加设圆头钉作为施工水准点。
为了放样方便，在每栋较大的建筑物附近，还要布设0.000水准点（一般以底层建筑物的地坪标高为0.000）。其位置多选在较稳定的建筑物墙、柱的侧面，用红油漆绘成上顶为水平线的 ▽ ，其顶端表示0.000位置。
放样的基本工作
一、放样已知水平距离
放样已知水平距离就是根据已知的起点、线段方向和两点间的水平距离找出另一端点的地面位置。
放样已知水平距离所用的工具与丈量地面两点间的水平距离相同，如钢尺。
（一） 用钢尺放样已知水平距离
1、一般方法
从已知起点开始，沿给定按已知长度值，用钢尺直接丈量定出另一端点。
2、精确方法
当放样精度要求较高时，先按一般方法放样，再对所放样距离进行精密改正，即进行三项改正，但注意三项改正数的符号与量距时相反。
（二）用光电测距仪放样已知水平距离

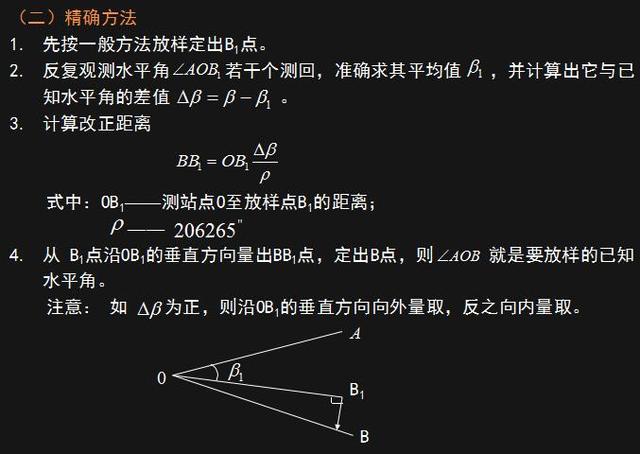

三. 放样已知高程

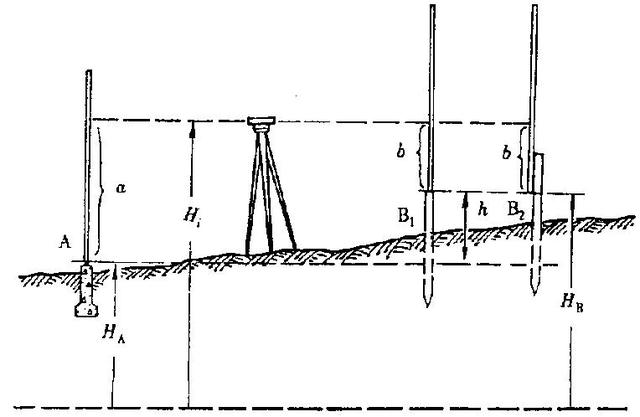

根据已知水准点，在地面上标定出某设计高程的工作，称为高程放样。
在某设计图纸上已确定建筑物的室内地坪高程为21.500m,附近有一水准点A，其高程为HA=20.950m，现要把该建筑物的室内地坪放样到木桩B上，作为施工时控制高程的依据。
1.安置水准仪于A、B之间，在A点竖立水准尺，测得后视读数为a=1.675m。
2.在B点处设置木桩，在B点地面上竖立水准尺，测得前视读数为b=1.332m。
3.计算视线高（仪器高）Hi=HA+a=20.950+1.675=22.625m
放样点的高程位置 c=21.500-(22.625-1.332)=0.207m
4.与水准尺0.207m处对齐，在木桩上划一道红线，此线位置就是室内地坪的位置。
点的平面位置放样

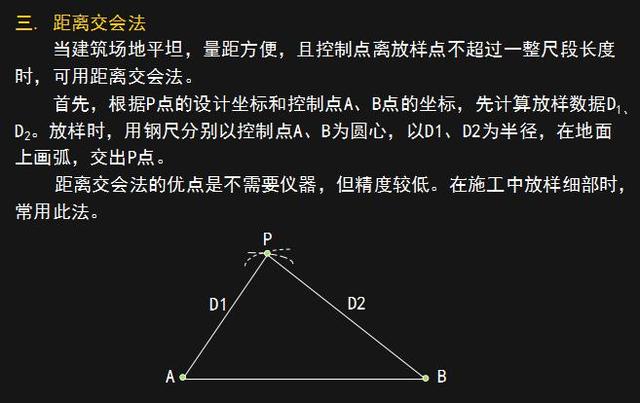

点的平面位置放样常用方法有直角坐标法、极坐标法、距离交会法和角度交会法 。
1、直角坐标法
当在施工现场有互相垂直的主轴线或方格网线时，可以用直角坐标法放样点的平面位置。

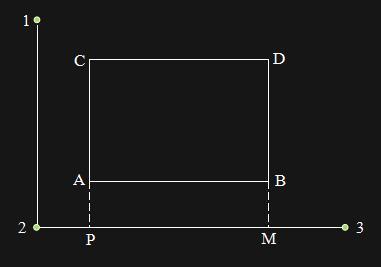

1、2、3点为方格网点，A、B、C、D为待测的建筑物角点，各点坐标分别为A(20,20)、B(20,100)、C(40,20)、D(40,100)。
在2点安置经纬仪，后视3点，得2-3方向线，沿此方向分别量距20m和100m得P、M两点，并作出标志。
再在P点安置经纬仪，后视2或3点中的一个较远的点，正倒镜拨角90o取其平均值，得P-C方向线，沿此方向分别量距20m和40m，得A、C两点，作出标志。
同法在地面标志出B、D两点。
最后，按设计距离及角度要求检测A、B、C、D四点。
若不满足设计精度要求，则按前述方格网放样的方法进行调整，直至这四点满足设计要求，并加固标志点。
