图文讲解明排水法,简洁形象!

截:在现场周围设临时或永久性排水沟、防洪沟或挡水堤,以拦截雨水、潜水流入施工区域;

疏:在基坑内设置纵横排水沟,疏通、排干场内地表积水;

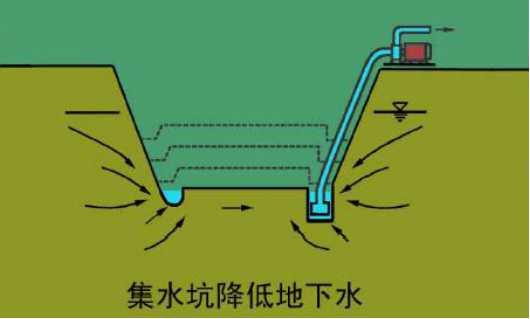

抽:在低洼地段设置集水、排水设施,然后用抽水机抽走。

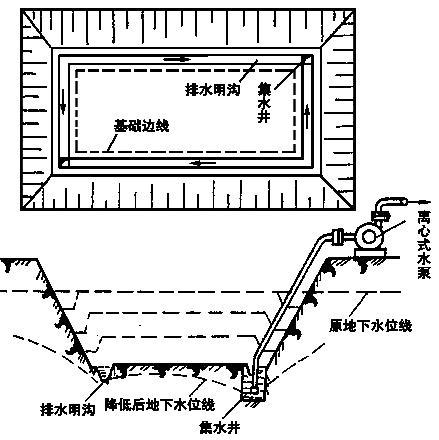

明沟与集水井排水

在基坑的一侧或四周设置排水明沟,在四角或每隔20~30m设集水井,排水沟始终比开挖面低0.4~0.5m,集水井比排水沟低0.5~1 m,在集水井内设水泵将水抽排出基坑。适用于土质好、地下水量不大的基坑排水。

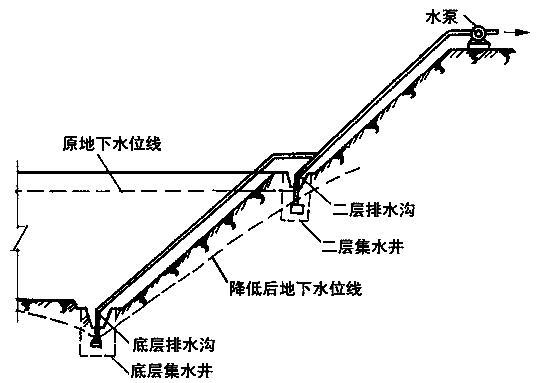

分层明沟排水

当基坑土层由多种土层组成,中部夹有透水性强的砂类土时,为防止上层地下水冲刷基坑下部边坡,宜在基坑边坡上分层设置明沟及集水井。

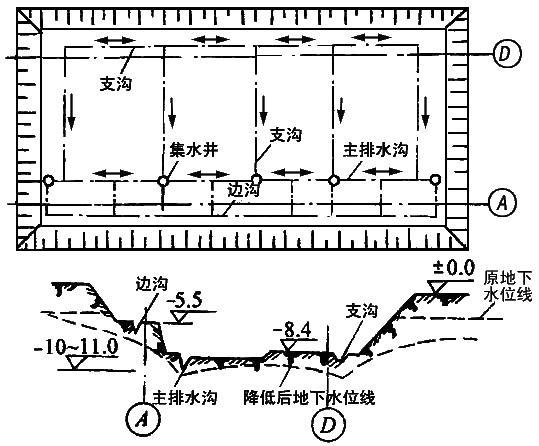

深层明沟排水

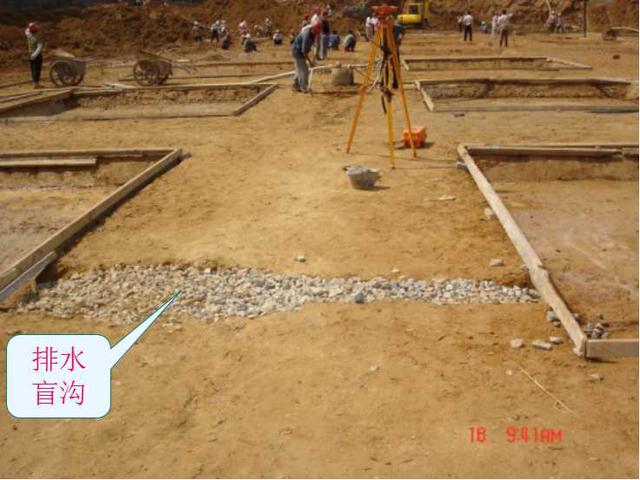

当地下基坑相连、土层渗水量和排水面积大,为减少大量设置排水沟的复杂性,可在基坑内的深基础或合适部位设置一条纵、长、深的主沟,其余部位设置边沟或支沟与主沟连通,通过基础部位用碎石或砂子作盲沟。适用于深度大的大面积地下室、箱基的基坑施工排水。

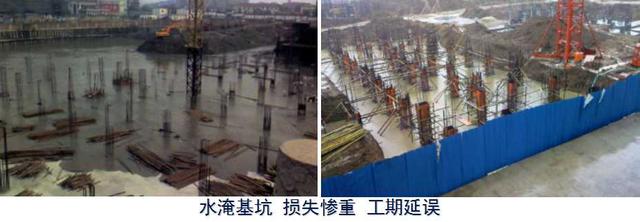

不考虑基坑排水的恶果

优缺点

优点:设备简单,施工方便;

缺点:在细砂和粉砂土层,抽水时会带走细砂,引起流砂。

适用范围:粗粒土层,渗水量小的粘土层

明排水法,排水要点
