一套完整的施工图纸，根据其内容和工种不同可分为：
1、施工首页图（简称首页图）。包括图纸目录和设计总说明。
2、建筑施工图（简称建筑）主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。（包括：总平面图、各层平面图、立面图、剖面图及详图。
3、结构施工图（简称结施）。表示建筑物承重结构的类型、结构布置、构造种类、数量、大小、做法。内容包括：结构设计说明、结构平面布置图及构造详图。
4、设备安装施工图（电施、水施等）。设备安装所包括的专业图纸很多，主要表示建筑物的给排水、暖气通风、供电照明、燃气、通讯等设备的布局和施工要求。其中主要包括设备布置图、系统图、详图等
施工图纸的编排顺序
施工图纸应按专业顺序编排，一般应为目录、总图及说明、建筑图、结构图、给排水图、暖通图、电气图、弱电图等。
施工图纸的一般规定
（一）图纸的幅面和格式

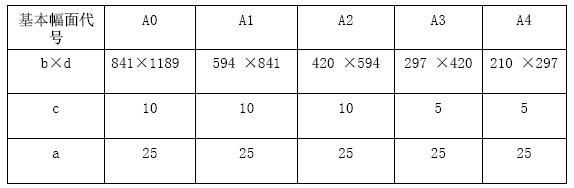

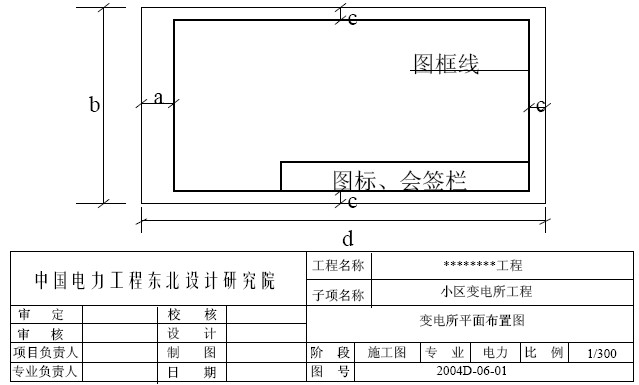

图纸幅面是指图纸本身的规格大小。图框是图纸内供绘图的范围线。图纸幅面图框按表规定。
索引号是便于看图时查找相互有关的图纸。索引号反映基本图纸与详图、详图与详图之间、以及有关工种图纸之间的关系。索引号的注写方法，如图所示：
阅图注意事项
1、接受图纸必须按图纸目录清点数量是否齐全。
2、图纸内容变更手续是否齐全。
3、图纸审批手续是否齐全。
4、设计引用规范是否有效。
5、技术参数、标准、型号是否齐全正确。
6、阅图发现错误、疑问时应通过技术联系单同甲方或设计单位确认。
上述注意事项可以在扩初设计或施工交底的会议上一并结决
