配式框架结构吊装及滑模施工知识要点

一、装配式框架吊装工程施工

(一)构件吊装前的准备工作

包括:场地桥梁、道路修筑、构件的运输、就位、堆放、拼装、检查、弹线、编号及吊装机具等。

(二)起重机械的选择和布置

1、起重机械的选择

根据建筑物的结构形式、高度、构件重量及吊装工程量。

履带式起重机:4层以下框架结构

塔式起重机:410层结构

自升式塔式起重机:10层以上结构

既要考虑高度,还要考虑覆盖范围能否满足施工要求。即:重量、高度、起重力矩均能满足施工要求。

2、起重机的平面布置

根据房屋平面形状、构件重量、起重机性能、施工现场环境等确定。

一般有:单层布置、双侧布置或环形布置、跨内单行布置、跨内环形布置

(1)单侧布置;当房屋宽度较小,构建也较轻,塔式可单侧布置。起重半径应满足:Rb+a

R:塔式起重机最大起重半径(m);

b:房屋宽度(m);

a:房屋外侧至塔式起重机轨道中心的距离,a=外脚手架的宽度+1/2轨距+0.5m。

(2)双侧布置;当建筑物平面宽度较大或构件较大,单侧重力矩满足不了构件吊装要求时采用:Rb/2+a

此种方案布置时,两台起重机高度应错开,防止吊装时相撞。

(3)环形布置;如工程不大,工期不紧,两层布置浪费,可采用。

(4)跨内布置;当建筑物四周场地狭窄,起重机不能布置在建筑物外侧;或构件较重、房屋较宽,起重机布置在外侧满足不了吊装所需要的力矩时。

(三)结构吊装方法与吊装顺序

1、分件吊装法

(1)分层分段吊装法。

(2)分层大流水吊装法。每次吊装同类构件,提高效率,广泛应用。

2、综合吊装法

以一个或若干个节间为一个施工段,以房屋的全高为一个施工层。起重机在跨内布置,边吊边退。

(四)构件吊装工艺

1、柱子的吊装

12m以内的柱子可采用一点绑扎或旋转法起吊;1420m的二点绑扎;更长的可采用三点或多点。

柱子接头有:榫式接头、插入式接头、浆锚式接头;

梁和柱子的接头关系到框架结构的强度和刚度:有:牛腿式、齿槽式接头、整体式接头;

2、梁板的安装

梁板安装前,应在安装面上铺垫砂浆。一般从中间向两端安装。

楼板一般是直接搁置在梁获叠合梁上,接缝浇注细石混凝土。

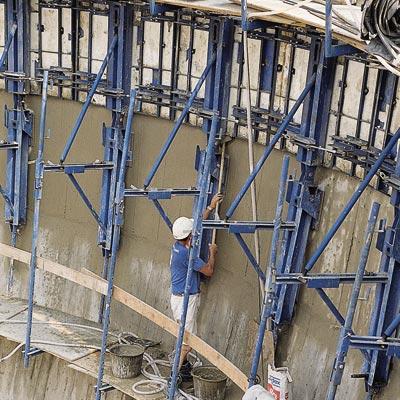

二、滑升模板施工

适于:筒壁结构(烟囱、水塔、筒仓、油罐、桥墩等)、框架结构(排架、柱等)、墙板结构。

优点:节省大量模板、劳动力,而且施工速度快,能保证工程质量;但耗钢量大,一次性投资大。

(一)滑升模板的组成

滑升模板是由:模板系统、操作平台、提升系统、施工精度控制系统组成。

1、模板系统

包括:模板、围圈、提升架

(1)模板。保证混凝土的外形尺寸,承受混凝土侧压力、冲击力和提升时混凝土对模板的摩阻力。模板安装时应形成上口小,下口大的倾斜度。

(2)围圈。固定模板位置,保证模板所构成的几何形状尺寸不变。

(3)提升架。固定围圈位置,防止模板的侧向变形;滑升时将全部何在传递给千斤顶;把模板系统和操作平台系统连成整体。

2、操作平台系统

包括:操作平台、上辅助平台、内外吊脚手架

(1)操作平台。堆料和机具,工人操作的场所。

(2)上辅助平台。运送混凝土、吊运、堆放材料和工具。

(3)内、外吊脚手架。修整混凝土表面,检查混凝土质量,调整和拆除模板,支设梁底模板的场所

3、提升系统

包括:支承杆、千斤顶、提升操作系统。

(1)支承杆。千斤顶的爬升轨道,也是承重支柱。

(2)千斤顶。系穿心式千斤顶。

(3)提升操作系统。

4、施工精度控制系统

(1)水平度和垂直度观测设备。水准仪、经纬仪等,其精度不低于1/10000;

(2)施工精度控制装置;

(3)通讯联络设施;对讲机等

(二)滑升模板施工工艺

1、滑升模板的组装;

2、钢筋的绑扎;

水平钢筋长度不宜超过8m;竖向钢筋12mm以下的不宜超过4m,12mm以上的6m.接头应错开,

3、混凝土浇筑

(1)混凝土配合比设计要求。要求和易性好,不发生泌水、离析现象,细骨料比例稍大些,粗骨料比例应小些,坍落度4060mm。混凝土出模强度控制在0.050.25MPa。

(2)混凝土浇注工艺。应分段分层整圈浇注,各段在同一时间内浇注完同一层,分层厚度200mm。

滑模施工,浇注混凝土和滑升模板交错进行,整个浇注过程分两个阶段:

1)初浇初升。模板组装后,即进行初浇,高度600--700mm,分23层。

2)随浇随升。滑升模板初升后,即开始随浇随升阶段。混凝土浇筑、钢筋绑扎、滑升模板各工序相互交替进行,每200mm为一个施工层分层灌注。

3)末浇。混凝土浇筑至最后1m时,即为末浇浇阶段。注意抄平、浇平。

4、模板的滑升

(1)初升。当混凝土初凝并具有0.050.25MPa的出模强度时,即可进行模板初升阶段的试升工作。

(2)正常滑升。正常滑升的速度:民用建筑墙体为150--250mm/h;工业建筑200350mm/h。正常滑升时,每次滑升的间隔时间不宜超过1h。

(3)末升。当模板滑升至建筑物顶部标高1m左右,此时应放慢滑升速度。

5、模板拆除。

当滑模滑升到顶后,凡能拆除的设备应立即拆除,以减轻操作平台负荷。当混凝土达到设计强度等级的70%后,再将未拆除部分拆除。

三、滑框倒模施工工艺

特点:

1、滑框倒模与滑模的区别在于:由滑模时模板与混凝土之间滑动,变为滑道与模板滑道,而模板附着于新混凝土面而无滑动。

2、控制混凝土强度下限大于0.05MPa.只需保证滑升平台安全即可,不致引起混凝土崩塌和支杆失稳。

3、有利于清理模板,刷涂隔离剂;避免滑模施工时出现蜂窝麻面、缺棱掉角、拉裂粘模等现象。

4、施工方便

5、节省设备投资

6、其它与滑模基本相同。
