1、风管加固(不适用洁净系统）
大口径（b2500mm)镀锌钢板风管加固
1.材料：1.2mm厚镀锌钢板、ф48镀锌铆钉。
2.工具：剪板机、折方机、手电钻、榔头、垫铁。
3.工序：制作C型条 画线打眼铆接法兰安装。
4.工艺方法：利用1.2mm厚的镀锌钢板制作C型条，沿风管宽度方向将C型条按600～750mm间距铆接。铆钉按200～220mm间距铆接在风管内侧。加固完成后安装风管两端法兰。
5.控制要点：C型条加工顺直平整、铆接平整牢固。
6.质量要求：铆接平整且牢固,铆点间距宜为200~220mm且均匀分布,加固条间距宜为600-750mm且均匀分布。
7.做法详图
8.实例图：
2、玻璃纤维风管加固
1.材料：镀锌螺帽、16KBG管、镀锌通丝螺杆、碟片。
2.工具：砂轮切割机、手电钻。
3.工序：定位打眼 加工安装KBG管 固定。
4.工艺方法：矩形风管长边大于630mm时，顺长边方向中间应进行空间高度加固，按间距300～600mm在风管上确定加固KBG管的位置，加固点宜居中或均匀对称分布，上下孔应垂直对应。
KBG管加工长度为风管高度减两个碟片厚度，将KBG管及内侧两端碟片置于螺栓孔对应位置后，穿通丝螺杆，外侧加碟片及螺帽固定，并用圆头螺帽收头。
5.控制要点：KBG管长度、通丝螺杆长度、风管表面平整度。
6.质量要求：加固点成排成线间距均匀，风管表面无变形，加固杆固定牢靠。
7.做法详图：

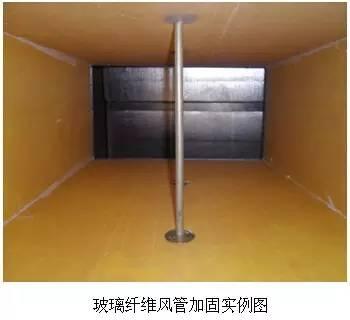

8.实例图：
3、风管与风机软连接
1.材料：三防布、跨接线、镀锌螺栓、镀锌铁皮条、风管法兰。
2.工具：钢卷尺、水平尺、手枪钻。
3.工序：定位弹线法兰及软接制作软接连接 接地跨接 。
4.工艺方法：确定风管与风机之间的距离和同心性，距离要求150～200㎜，风管、风机同心同径；制作软接两端法兰，中低压系统法兰螺栓孔间距120～150mm，高压及净化系统孔距80～100mm，软接长度为法兰间距加20～30mm伸缩量，用铆钉将软接均匀平整的固定在法兰上，铆钉位置和法兰螺栓位置对应，风机法兰与风管法兰螺栓孔对应，螺栓朝向与介质流向一致，螺栓外露长度为2～3扣丝。屋面与防暴场所采用不小于4mm2的黄绿双色铜芯软线压接铜鼻子接地跨接。成排风机中心线应在一条线上。
5.控制要点：同心度、法兰及软接加工。
6.质量要求：风机、风管应同心，软接平顺，松紧适宜接口严密。
7.做法详图：
8.实例图：
