钢筋知识最全的总结

钢筋知识最全的总结

1钢筋抽样

简单的说,就是计算一个工程项目的钢筋总重量,得出的结果一般是多少吨。

钢筋的重量 = 钢筋的长度 * 钢筋的比重

因此,钢筋抽样其实也就是计算钢筋的总长度,不同直径的钢筋的总长度乘以相应的比重就是钢筋的总重量。其实也是一个理论的重量。

2混凝土保护层

结构构件中的钢筋骨架被浇筑于混凝土中,在钢筋骨架的外围四周必须有混凝土将钢筋包裹住。

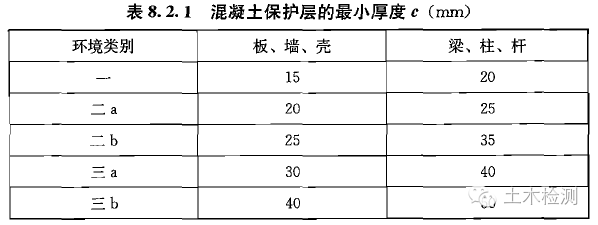

主筋外皮与混凝土面(即构件外表面)之间的距离,就是钢筋的混凝土保护层厚度。混凝土保护层的最小厚度应按《混凝土结构设计规范》(GB50010-2010)的表8.2.1取值。

3钢筋种类

钢筋砼结构配筋按直径大小分:① 钢筋,直径在6mm以上;② 钢丝,直径在5mm以内。

按生产工艺分:热轧钢筋、余热处理钢筋、冷拉钢筋、冷拔钢筋、冷轧钢筋等多种。

常用钢筋:HPB300、HRB500、HRBF400、RRB400 (GB50010-2010)

对于钢筋上符号的识别:

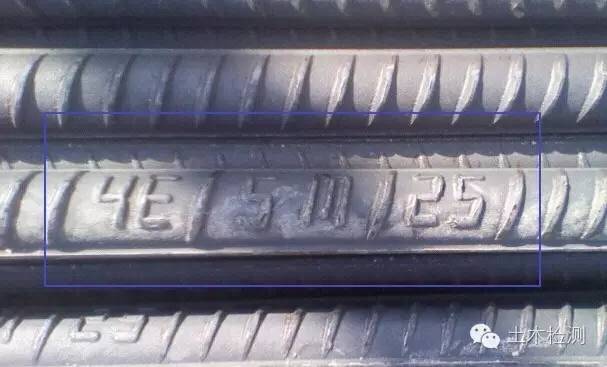

钢筋上的符号

如上图,钢筋上印的是 4E SM 25,其中:

前两个字符表示的是钢筋级别,4表示HRB400,E表示特技优质钢;

中间两个字符表示的是厂家或是品牌名,厂家一般有上钢或常钢;

最后两个数字表示的是钢筋直径,单位是mm。

4钢筋连接

工厂生产出来的钢筋均按一定规格(如9m和12m)的定长尺寸制作的。

而实际工程中使用的钢筋均是有长有短,形状各异,因此需要对钢筋进行处理。

连接的方法有绑扎、焊接(对焊、单面焊、双面焊、电渣压力焊)及机械连接(直螺纹连接、锥螺纹连接、套管冷挤压)等。

5钢筋的搭接长度

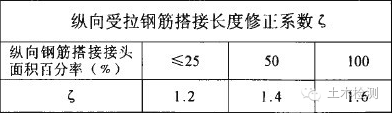

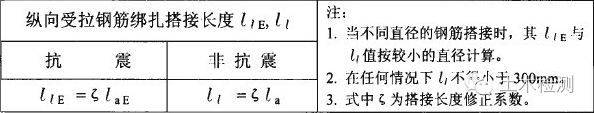

接头长度:① 绑扎:lie 或 li;② 单面焊:10d;③ 双面焊:5d其中绑扎长度的计算(或按具体设计取值):

软弱地基塔吊综合加固方法

6钢筋锚固

01 钢筋锚固的重要性

钢筋与混凝土之所以能够可靠地结合,实现共同工作的材料特点,主要一点就是它们之间存在粘结力。很显然,钢筋探入混凝土内的长度愈大,粘结效果越好。

02 钢筋的锚固长度

指钢筋伸入支座内的长度。其目的是防止钢筋被拔出。不能小于250mm。

钢筋锚固示意图

具体锚固长度可在平法图籍中查到,或按设计取值。

7预算长度与下料长度

单根钢筋的预算长度 = 钢筋各段长度(包括锚固和搭接长度)+ 端部弯钩增加值(如果存在弯钩)

单根钢筋的下料长度 = 钢筋各段长度(包括锚固和搭接长度)+ 端部弯钩增加值(如果存在弯钩)- 弯折量度差值(或称为弯曲调整值)。

8弯折量度值

钢筋弯曲后轴线长度不变,所以钢筋的下料长度应按轴线计算。

但设计图中钢筋的尺寸是按直线或折线的外包尺寸标注的。在钢筋弯曲处外包尺寸和中心线长度之间存在一个差值。因为钢筋转角处实际上是一个圆弧,其外包线之和大于中心弧长,如果按外包尺寸总和来下料,成型后的钢筋的长度和高度就会大于设计尺寸。

转角处外包线的长度与圆弧段钢筋中心弧长的差值,是由于尺寸标注方法引起的误差,称为量度差值。

计算下料长度时,必须扣除该差值,量度差值的大小与转角大小、钢筋直径及弯转直径有关。

9端部弯钩增加值

当弯曲直径为2.5d平直段长度为10d时的弯钩增加值(抗震箍筋):

90度:10.5d ;135度:11.9d ;180度:13.25d

10影响钢筋计算的因素

1、抗震等级:如影响梁的加密区长度

一级抗震 = 2Hb且 = 500mm

二级抗震= 1.5Hb且 = 500mm

决定抗震等级的三个因素:1)结构类型2)设防烈度3)檐高

2、保护层的厚度

3、混凝土标号:如影响钢筋的锚固长度,搭接长度

4、搭接形式:如影响柱的箍筋根数及纵向钢筋长度
