这些安全防护措施,一个都不能少!

本篇主要针对钢结构及类似工程中的登高、悬空等高处作业,洞口及临边等高处作业。

一、个人安全防护

1、安全帽

1) 安全帽必须购买有产品检验合格证的产品, 购入的产品经验收后,方准使用。

2)安全帽不应贮存在酸、碱、高温、日晒、潮湿等处所,更不可和硬物放在一起。

安全帽产品按用途分有一般作业类( Y 类)安全帽和特殊作业类( T类)安全帽两大类,其中 T 类中又分成五类:

T1 类适用于有火源的作业场所;

T2 类适用于井下、隧道、地下工程、采伐等作业场所;

T3 类适用于易燃易爆作业场所;

T4(绝缘)类适用于带电作业场所;

T4(低温)类适用于低温作业场所。

建筑行业一般就选用 Y 类安全帽。

构造说明:

1)安全帽颜色一般分为红、白、黄、蓝四种颜色。

2) 红色为上级领导、 外来检查人员和安全员使用, 安全员的安全帽两边书写 安全监察字样。白色安全帽为项目管理人员和一般管理人员使用,黄色为工人使用,蓝色为特种作业操作人员使用。 如地方政府对安全帽颜色有明确规定, 应以地方要求为准。

3)为便于施工现场管理,在安全帽边缘必须进行编号(编号要同员工花名册相对应)

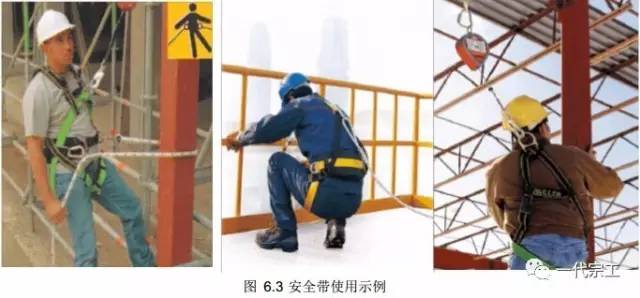

2、安全带

1)高处作业安全带必须符合《安全带》 ( GB6095)的技术和检验要求,进场必须提供生产日期、生产许可证、产品合格证、检验证,个人劳动防护用品必须有进场验收,发放记录。

2)安全带周期检查每年一次, 当主带或安全绳的破坏荷载低于 15kN时,该批安全带应报废或更换部件。

3)安全带上的各种部件不得任意拆除、接长使用。安全带应高挂低用,使用 3m 以上长绳应加缓冲器(自锁钩所用的吊绳例外) 。

根据高空作业使用条件,安全带从以下 3 大类中选择:

构造说明:

根据安全带的性能要求,安全带和绳必须采用锦纶、维纶、蚕丝等原料编织而成,电工围杆带可用黄牛革。金属配件用碳素钢或合金铝,包裹绳子用皮带、人造革维纶或橡胶。

3、安全网

1)安全网的规格、材质必须符合《安全网》和《密目式安全网》国家标准。耐贯穿性试验、冲击试验符合要求。安全网必须有国家指定的监督检验部门批量验证和工厂检验合格证。

2)在建工程脚手架外侧必须使用密目式安全网全封闭。

3)密目式安全网严禁作为平网使用。

4) 安全网的系绳绑在支撑物 (架) 上, 应符合打结方便、 连接牢固、易于拆卸的原则。平网安装时系结点应沿网边均匀分布,每个系点以一根独立的绳连接,系绳要连接牢固而又不容易解开,受力后不能散脱,筋绳要连接在支撑架。立网要牢固扎结,固定点的距离应不大于 500mm,上下两片网之间的拼接要严密。

5)安全网支设完毕,经检查验收合格后,方可使用。

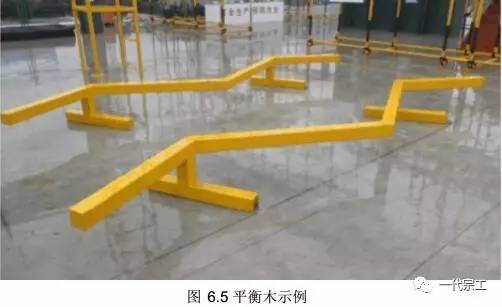

4、平衡木检验

进行登高作业的人员应进行平衡木测试,检测是否满足作业条件,测试小脑的健康发育、肢体的应变能力和自身平衡能力,排查饮酒或不能安全作业的人员,随时检测作业人员的健康状态,预防安全事故的发生。

构造说明:

(1)平衡木材料: 15cm15cm 方管焊接。

(2)尺寸:四段长分别为: 100cm、 150cm、 150cm、 100cm,高为 40cm,转角度数为 150 80不等。

二、固定式操作平台

适用范围:最长边不大于 1m 的方形柱及直径不大于 1m 的圆管柱的安装及焊接等作业。

(超过这个规格的钢柱安装、焊接操作平台,应根据实际另行设计。操作平台底部尺寸及材料规格可随钢柱作相应调整。)

操作平台应在该部位作业前安装到位,并由项目经理部组织验收并悬挂验收合格牌后方可投入使用。

项目经理部应定期对操作平台的使用情况及稳定性进行检查,使用过程中,严禁倚靠平台侧面防护,避免遭受外力撞击;操作平台应在该部位施工工序完成后拆除。

构造说明:

1)操作平台侧面防护高度不宜低于 1.5m,并设置钢网片及踢脚板,踢脚板高度不得低于 200mm,倾斜度为 45,刷红白相间的油漆。

2)安装时,操作平台的 U 型口面向外框内侧,横板未固定时严禁松脱吊钩;因结构不同致使操作平台下方支撑点不稳的情况下,应对操作平台进行辅助性的加固,确保安全稳固。

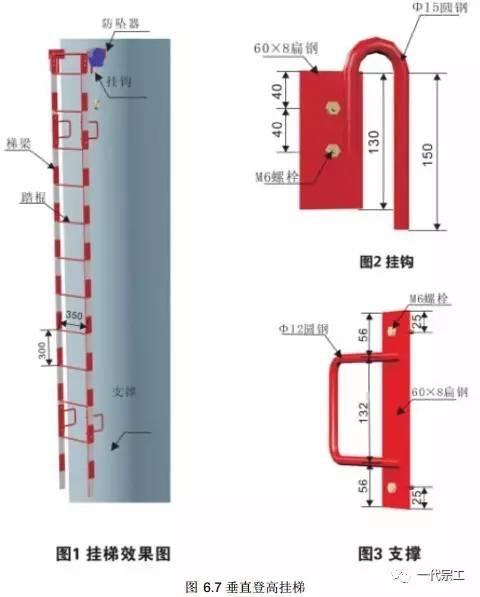

三、垂直登高挂梯

钢柱吊装、校正等过程,作业人员登高必须通过垂直登高挂梯上下,攀爬过程中应面向爬梯, 手中不得持物, 严禁以钢柱栓钉为支撑攀爬钢柱。

构造说明:

1)挂梯梯梁及踏棍分别采用 608mm 的扁钢及直径不小于 12mm 的圆钢塞焊接而成。

2)单副挂梯长度以 3m 为宜, 登挂梯内侧净宽以 350mm 为宜, 踏棍间距以 300mm为宜。

3)每副挂梯应设置不少子两道支撑,挂梯与钢柱之间的间距不宜小于100mm,挂梯顶部挂件应挂靠在牢固的位置并保持稳固。

4) 钢柱吊装前, 钢挂梯应与防坠器材同时安装就位, 并经检查确认后方可起吊。

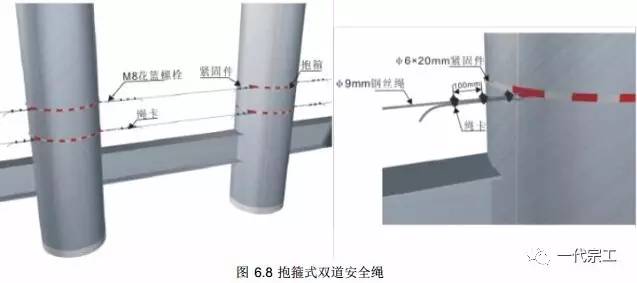

四、抱箍式双道安全绳

抱箍式双道安全绳可用于柱间临边防护。

构造说明:

1)抱箍由施工项目根据钢柱截面形式及规格,采用 306mm 的扁钢及直径为9mm 的圆钢焊接而成。

2)钢丝绳直径不应小于 9mm,上、下两道钢丝绳距离梁面分别为 1200mm 及600mm。

3)钢丝绳两端分别用 Dr=9mm 的绳卡固定,绳卡数量不得少于 3 个,绳卡间距保持在 100mm 为宜,最后一个绳卡距绳头的长度不得少于 140mm。

4)安全绳左端用规格为 M8 的花篮螺栓调节钢丝绳的松弛度。

5)钢丝绳端部固定连接使用绳卡,绳卡压板应在钢丝绳长头的一端,绳卡数量应不少于 3 个,绳卡间距为 100mm,钢丝绳固定后孤垂应为 10~ 30mm。

五、立杆式双道安全绳

适用于工字型钢梁的临边防护。安全绳应在钢梁吊装前安装就位。

构造说明:

1)立杆由规格为 48.33.6mm 的钢管、直径为 6mm 的圆钢及底座组成。

2)立杆与底座之间除焊接固定以外,还应有相应的加固措施。

3)立杆间距最大跨度不应大于 8m。

4)钢丝绳直径不应小于 9mm,上、下两道钢丝绳距离梁面分别为 1200mm 及600mm。

5)钢丝绳两端分别用 Dr=9mm 的绳卡固定,绳卡数不得少于 3 个,绳卡间距保持在 100mm 为宜,最后一个绳卡距绳头的长度不得小子 140mm。

6)安全绳左端应用规格为 M8 的花篮螺栓调节钢丝绳的松弛度。

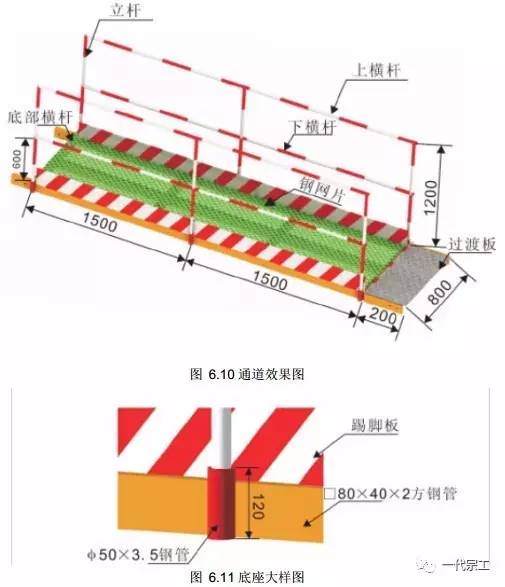

六、钢制组装通道

钢制组装通道主要用于设置楼层内环形通道以供人员、工具转移。

构造说明:

1)组装通道单元长度以 3m 为宜,宽度以 800mm 为宜,横向受力横杆间距不宜大于 1m,通道长度可根据钢梁间距做小幅调整,但不应超过 4m。

2)钢丝网片网眼直径不应大于 50mm,通过焊接与通道横梁连接。

3)通道防护栏杆材料规格为 503.5mm 的钢管,防护栏杆立杆间距不应大于2m,上、下横杆距离通道面垂直距离分别为 1200mm 及 600mm,防护栏杆底部设置高度不低于 200mm 的踢脚板。

4)组装通道之间应通过钢板,采用 M10 螺栓进行连接。

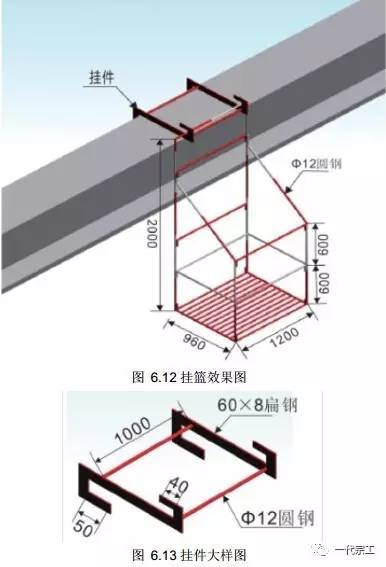

七、挂篮

挂篮用于钢梁节点高强螺栓紧固、焊接时,为人员提供可靠的工作平台。 在挂篮吊笼内作业时, 施工人员应将双大钩安全带同时挂在安全绳上。

构造说明:

1)挂篮使用 12mm 圆钢焊接而成,接口部位均采用搭接方式,搭接长度不应小于 20mm。

2)挂件使用 608mm 扁钢制作而成,中间用 12mm 圆钢连接固定,挂篮下部600mm 范围用硬质材料进行全封闭。

3)挂篮涂刷成红白相间的颜色。

八、钢斜梯

钢斜梯用于为楼层间人员、工具转移提供安全通道。

构造说明:

1)钢斜梯与水平面间的夹角以 75为宜,单梯段的垂直高度不应大于 6m,斜梯内侧净宽度为 800mm 为宜。

2)斜梯梯梁及踏板分别由 12#槽钢及 1208004mm 的钢板组成。

3)梯梁与踏板通过 M10 的螺栓进行连接,踏板垂直间距为 250mm。

4)斜梯两侧应设置防护栏杆规格为 48.3 3.6mm,防护栏杆立杆高度以 1.2m为宜,立杆间距以 2m 为宜,上、下两道横杆距梯梁分别为 1.2m和 0.6m,刷长度为 400mm红白相间油漆。

5)转换平台宜采用厚度为 4mm 的花纹钢板,利用 M10 的螺栓紧固,侧面宜用3mm 钢板设置高度不低于 200mm 的踢脚板。

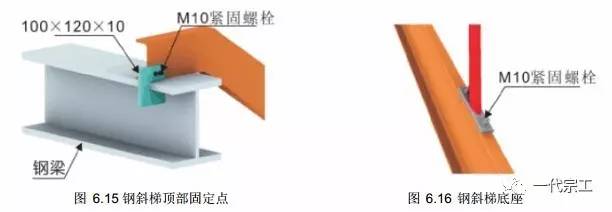

6)斜梯顶端部位及防护立杆底部通过夹具与钢梁固定。

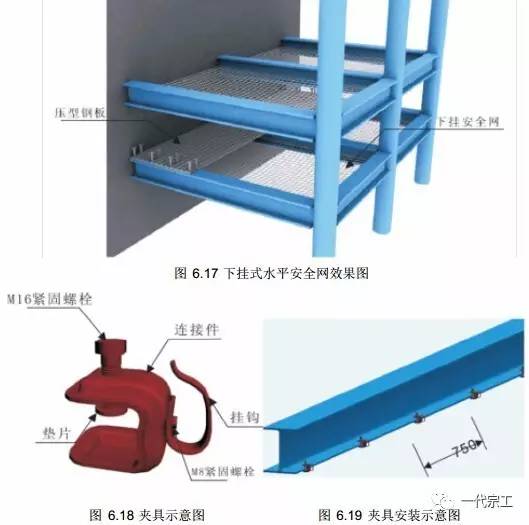

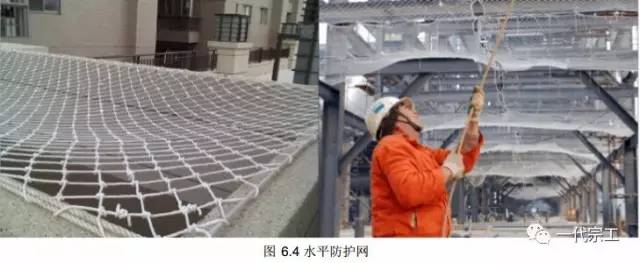

九、下挂式水平安全网

下挂式水平安全网适用于钢梁腹板小于 800mm且有压型钢板作业的工程项目, 水平安网内严禁放置工具等其它物件, 严禁向网内丢弃施工垃圾,下挂式水平安全网应在本层压型钢板施工完成后从下方拆除。

构造说明:

1)夹具应由外协单位按照设计图纸统一制作,夹具应在吊装前安装到钢梁下翼缘板上,其间距不应大于 750mm 并拧紧紧固螺栓。

2) 楼层钢梁吊装就位后, 应按区域及时挂设好水平安全网, 水平安全网应阻燃,其网眼不应大于 30mm。

十、接火斗

高空焊接及气割前,作业人员应按照防火要求对焊接点附近的易燃物品进行清理,设置好接火斗,将挂件在钢梁上翼缘挂牢,接火斗接受焊接残渣及火花,预防火灾发生;未使用时,应将接火斗在地面统一存放,严禁将接火斗挂在钢梁上过夜。

构造说明:

1)接火斗由接火盆以及挂件组成,接火盆由铁皮制作而成,具体尺寸根据钢梁的节点形式而定,挂件釆用 12mm 圆钢根据钢梁形式热弯而成。

2)为防止焊接火花飞溅,斗内应满铺石棉布。
