第一节 临时用电管理
1、施工现场临时用电组织设计：
（1）现场勘测。
（2）确定电源进线、变电所或配电室、配电装置、用电设备位置及线路走向。
（3）进行负荷计算。
（4）选择变压器。
（5）设计配电系统。
①、设计配电线路，选择导线或电缆；
②、设计配电装置，选择电器；
③、设计接地装置；
④、绘制临时用电工程图纸，主要包括用电工程总平面图、配电装置布置图、配电系统接线图、接地装置设计图；
（6）设计防雷装置。
（7）确定防护措施。
（8）制定安全用电措施和电气放火措施。
2、临时用电安全技术要求：
施工现场临时用电设备在5台及以上或设备总量在50KW及以上的，必须编制安全专项方案，方案必须由电气工程师编写，经公司总工程师、总监理工程师审批后方可施工。在投入使用前，必须经方案编制人、审批人和执行人（电工班组）联合验收合格，方可投入使用。
3、电工及用电人员：
（1）电工必须经国家现行标准考核合格后，持证上岗；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗。
①、使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施，严禁设备带病运转。
②、保管和维护所用设备，发现问题及时报告解决。
③、暂时停用设备的开关箱必须分断电源隔离开关并关门上锁。
（2）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成并应有人监护；电工等级应同工程的难易度和技术复杂性相适应（分低压、高压持证电工）。
4、临时用电管理档案：
（1）临时用电组织设计的资料。
（2）修改后临时用电组织设计的资料。
（3）临时用电技术交底资料。
（4）临时用电工程检查验收表。
（5）电气设备的试、检验凭单和调试记录。
（6）接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录。
（7）定期检（复）查表。
（8）电工安装、巡检、维修、拆除工作记录。
临时用电管理档案
第二节 外电线路及电气设备防护
外电防护示意图
1、在建工程不得在高、低压线路正下方施工，高、低压线路下方不得搭设作业棚建造生活设施或堆放构件、架具、材料及其它杂物等。

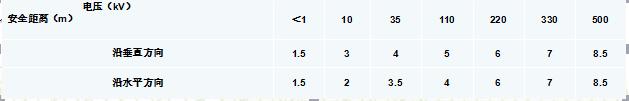

2、在建工程（含脚手架）的周边与外电架空线路的边线之间的最小安全操作距离应符合下表。
3、施工现场的机动车道与架空线路交叉时的最小垂直距离应符合下表。
4、起重机的任何部位或被吊物边缘与10kV以下的架空线路边缘最小水平距离不得小于2m且应符合下表。
5、防护设施与外电线路之间的安全距离不应小于下表：
6、施工现场不能满足规定的最小距离时，必须按现行行业规范规定搭设防护设施并设置警告标志。在架空线路一侧或上方搭设或拆除防护屏障等设施时，必须停电后作业，并设监护人员。
第三节 配电线路
配电线路
1、架空线路应采用绝缘导线，并经横担和绝缘子架设在专用电杆上。架空线路采用混凝土杆或木杆，混凝土杆不得有露筋环向裂纹和扭曲，木杆不得腐蚀，其梢径≮140mm。

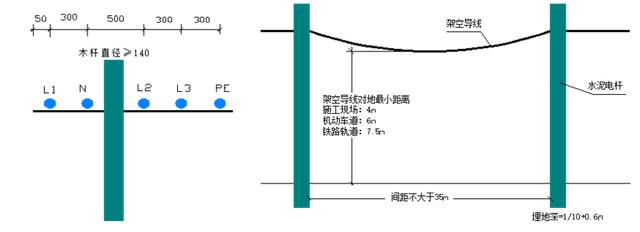

2、架空线路敷设的相序排列应满足要求。单横担架设时，面向负荷侧，从左起为L1、N、L2、L3、PE；双横担架设时，面向负荷侧，上横担从左起为L1、L2、L3；下横担从左起为L1、（L2、L3）N、PE。
3、架空导线截面应满足计算负荷、线路末端电压偏移不大于其额定电压的5%，机械强度要求：绝缘铜线截面≮10mm2, 绝缘铝线截面≮16mm2；N线和PE线截面不小于相线截面的50%。

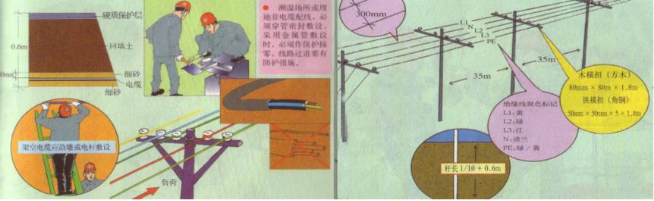

电缆架空示意图
4、架空敷设档距≯35m，线间距离≮0.3m，靠近电杆的两导线的间距≮0.5m。
5、架空线敷设高度应满足要求。距施工现场地面≮4m；距机动车道≮6m；距铁路轨道≮7.5m；距暂设工程和地面堆放物顶端≮2.5m；距交叉电力线路：1kV线路≮1.2m；10kV线路≮2.5m。
6、电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。
护层，穿越建筑物、道路等易受损伤的场所时，应另加防护套管；埋地电缆路径应设方位标志。
8、架空敷设时，应沿墙或电杆做绝缘固定，电缆最大弧垂处距地面不得小于2.5m。

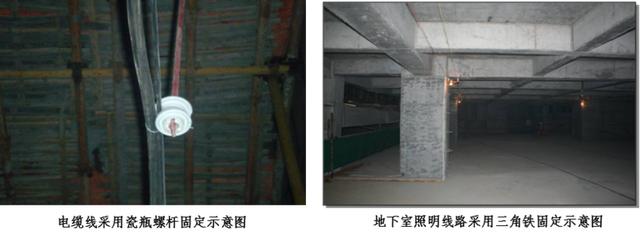

9、在建工程内的电缆线路应采用电缆埋地穿管引入，沿工程竖井、垂直孔洞，逐层固定，电缆水平敷设高度不应小于1.8m。电缆线可以采用下列方法进行固定:
第四节 一般规定
1、施工现场临时用电工程必须符合《施工现场临时用电安全技术规范》（JGJ46-2005）和《建筑施工安全检查标准》（JGJ59-2011）等规范标准的要求。
2、TN-S系统：
施工用电基本保护系统应符合规定。施工用电应采用中性点直接接地的380/220V三相五线制系统，其保护方式应符合下列规定：
⑴施工现场由专用变压器供电时，应将变压器低压侧中性点直接接地，并采用TNS接零保护系统。
⑵施工现场由专用发电机供电时，必须将发电机的中性点直接接地，并采用TNS接零保护系统，且应独立设置。
⑶当施工现场直接由市电（电力部门变压器）等非专用变压器供电时，其基本接地、接零方式应与原有市电供电系统保持一致。在同一供电系统中，不得一部分设备做保护接零，另一部分设备做保护接地。

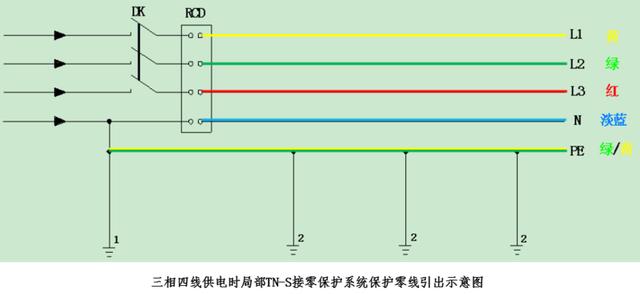

⑷在供电端为三相四线供电的接零保护（TN）系统中，应将进户处的中性线（N线）重复接地，并同时由接地点另引出保护零线（PE线），形成局部TN-S接零保护系统。
3、三级配电三级保护：
施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：
（1）采用三级配电系统；
（2）采用TN-S接零接地保护系统；
（3）采用三级漏电保护系统。在总配电箱、分配电箱与开关箱中必须设置漏电保护器，形成叁级漏电保护。漏电保护器必须具备短路、过载、漏电保护功能。
4、配电室布置应符合下列要求：
1）、配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于是1.5m，双列面对面布置不小于2m；
2）、配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于是0.8m，双列背对背布置不小于1.5m;
3）、配电柜侧面的维护通道宽度不小于1m；
4）、配电室的顶棚与地面的距离不低于3m；
5）、配电室内设置值班或检修室时，该室边缘距配电柜的水平距离大于1m，并采取屏障隔离；
6）、配电室内的裸母线与地面垂直距离小于2.5m时，采用遮栏隔离，遮栏下面通道的高度不小于1.9m；
7）、配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准。
８）、配电装置的上端距顶棚不小于0.5m；
９）、配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器；
10）、配电室的门向外开，并配锁；
11）、配电室的照明分别设置正常照明和应急照明。
第五节 接地、接零、防雷
1、在接零保护系统中电气设备的金属外壳必须与保护零线（PE线）连接。
2、保护零线应自专用变压器、发电机中性点处，或配电室、总配电箱进线处的中性线（N线）上引出；保护零线的统一标志为绿/黄双色绝缘导线，在任何情况下不得使用绿/黄双色线做负荷线。
3、保护零线（PE线）必须与工作零线（N线）相隔离，严禁保护零线与工作零线混接、混用。保护零线上不得装设控制开关或熔断器；保护零线的截面不应小于对应工作零线截面。与电气设备相连接的保护零线截面不应小于2.5mm的多股绝缘铜线。

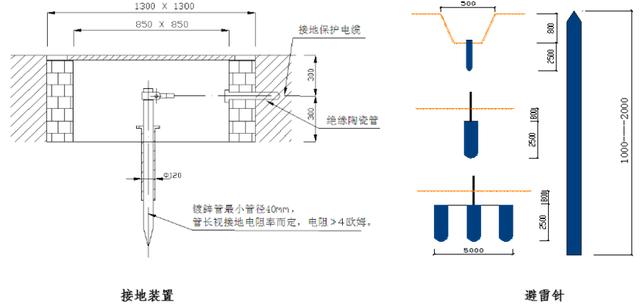

4、保护零线的重复接地点不得少于三处，应分别设置在配电室或总配电箱处，以及配电线路的中间处和末端处。
5、电力变压器或发电机的工作接地电阻值不应大于4。重复接地应与保护零线连接，每处重复接地电阻值不应大于10。
6、雷电防护应符合规定。施工现场内的施工升降机、钢管脚手架等金属设施，若在相临建筑物、构筑物的防雷装置的保护范围以外且在下表规定范围之内时，应按有关规定安装防雷装置。防雷装置的避雷针（接闪器）可采用20圆钢，长度应大于1m；当利用金属构架做引下线时，应保证构架之间的电气连接；施工现场内所有防雷装置的冲击接地电阻值不得大于30。（单台设备应遵循设备出厂要求制作）

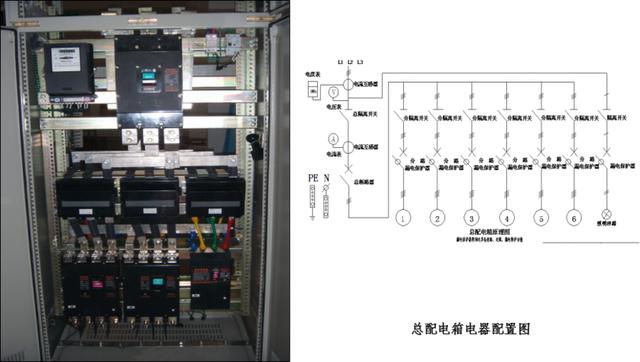

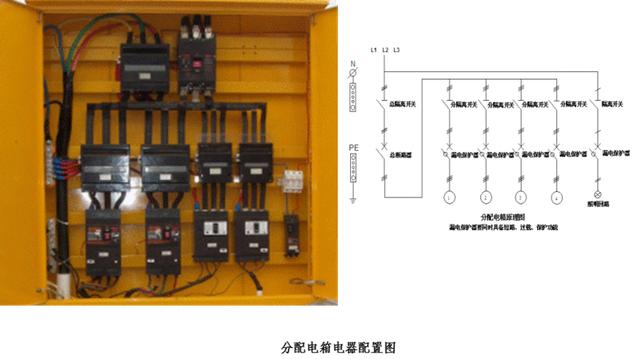

第六节 配电箱及开关箱系统图
1、施工用电漏电保护器的额定漏电动作参数选择应符合规定。
2、在开关箱（末级）内的漏电保护器，其额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1S；使用于潮湿场所时，其额定漏电动作电流应不大于15mA，额定漏电动作时间不应大于0.1S。
3、总配电箱内的漏电保护器，其额定漏电动作电流小于等于150mA，额定漏电动作时间0.2S 。

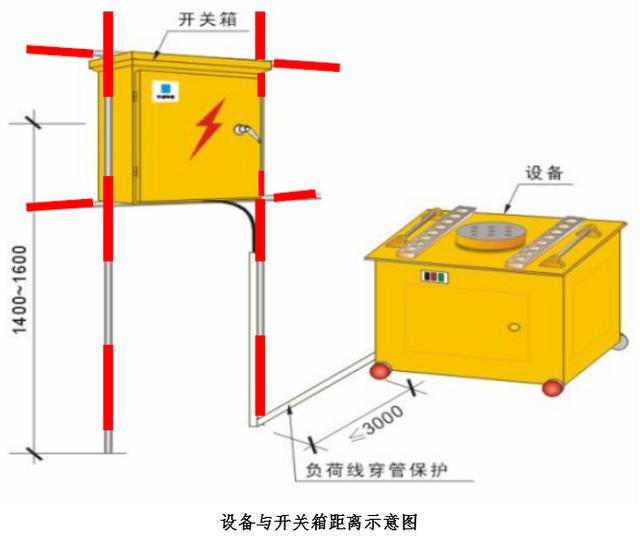

4、总配电箱应设置在靠近电源的区域，分配电箱应设置在用电设备相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
5、配电箱左上角贴中建标识（如右图），右下角贴级次牌（一级配电箱、二级配电箱、三级配电箱（或 设备开关箱）和责任电工姓名、联系方式。

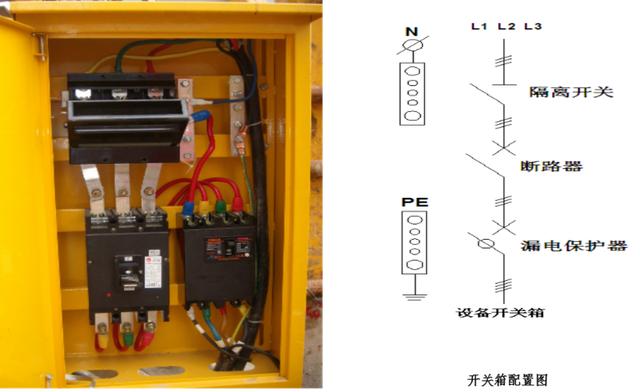

6、配电箱、开关箱应装设在干燥、通风及常温场所，周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品和灌木、杂草等，开关箱不得一箱多用，必须遵循一机、一闸、一箱、一漏。
7、防护栏可制作成1000mm2200mm（宽高）定型化、工具式的防护门，在现场组装成20002500的防护围栏，再搭设成防护棚。

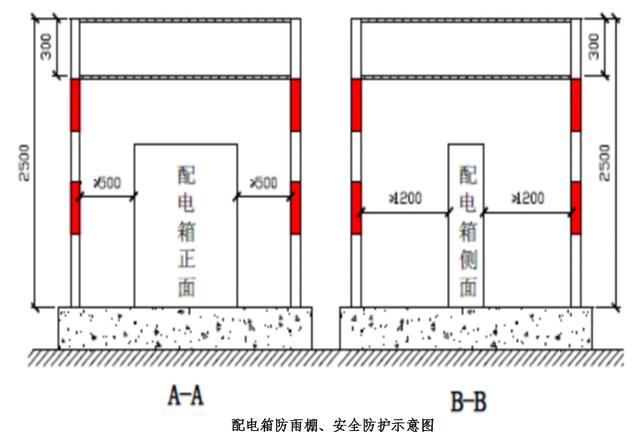

8、防护棚的外形尺寸根据需要确定，配电箱顶离防护棚顶不少于500mm，两侧与防护栏杆的垂直距离要保证配电箱门能全部打开，且不少于500mm，配电箱前后开门方向与防护栏杆的垂直距离不少于1000mm（后方不开门时不少于500mm）。
9、如果配电箱不在塔吊或在建筑物的坠落半径范围内，防护棚可不搭双层防护。
10、防护棚刷红白漆相间@300mm。金属防护栏杆防护棚应做接零保护。

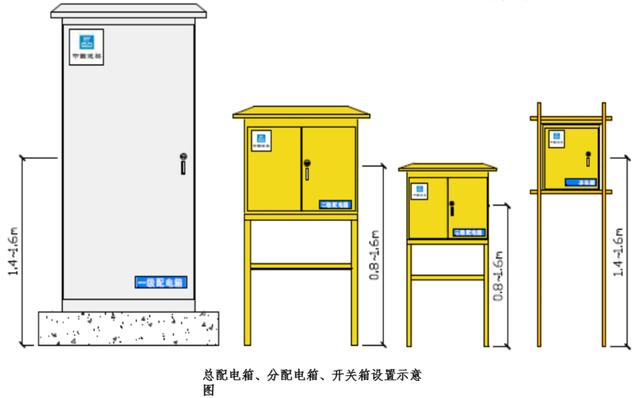

11、分配电箱、开关箱固定可根据规范要求的高度统一制做支架立放。
第七节 照明
使用安全电压进行照明的应遵循下列规定：
1、隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等场所的照明，电源电压不应大于36V。
2、潮湿和易触电及带电体场所的照明，电源电压不得大于24V。
3、特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。
4、照明变压器必须使用双绕组型安全隔离变压器，严禁使用自耦变压器。

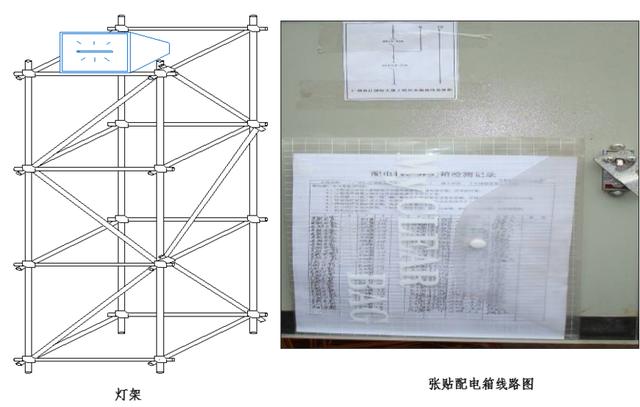

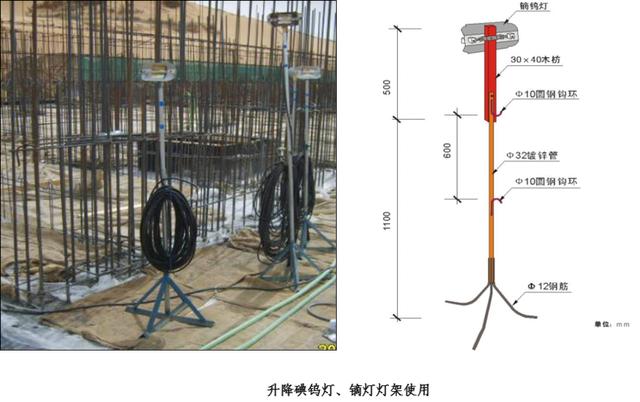

5、施工照明使用220V碘钨灯应固定安装，其高度不应低于3m，距易燃物不得小于500mm ，并不得直接照射易燃物。移动使用要有支架，支架手柄处要有绝缘措施。碘钨灯电源线应使用三芯橡套电缆，露天使用要有防雨措施，外壳应接保护零线。底座为金属，灯杆采用管材制作可以伸缩调节灯架高度，调节后用螺母锁紧。不用时，电缆可挂在于灯架杆件上。
6、电器、灯具的相线必须经开关控制，不得将相线直接引入灯具，暂设工程的照明灯具宜采用拉线开关控制，拉线开关距地面高度为2～3m，与出入口的水平距离为0.15～0.2m,拉线的出口向下,其他开关距地面高度为1.3m，与出入口的水平距离为0.15～0.2m。现场采用灯泡的,相线接在与中心触头相连的一端，零线接在与螺纹口相连的一端。
7、职工宿舍区必须设置专用开关箱、专用线路，漏电保护器必须符合三级配电的要求，额定漏电动作电流应不大于30mA，额定漏电动作时间应不大于0.1s。
第八节 用电急救
1、人触电以后，可能由于痉挛或失去知觉等原因而紧抓带电体，不能自行摆脱电源，这时，应根据具体情况，以快为原则，选择合适的方法，使触电者尽快脱离电源，并应注意以下问题：
⑴救护人不可直接用手或其他金属及潮湿的物体作为救护工具，而必须使用绝缘工具。救护人最好用一只手操作，以防自己触电。
⑵防止触电者脱离电源后可能的摔伤，特别是当触电者在高处的情况下，应考虑防摔措施。即使触电者在平地，也要注意触电者倒下的方向，注意防摔。
⑶如果事故发生在夜间，应迅速解决临时照明问题，以利于抢救，并避免事故扩大。
2、在未切断电源之前，救护者切不可用手拉触电者，也不能用金属或潮湿的东西挑电线。把触电者抬至安全地点后，立即进行人工呼吸。其具体方法如下：
⑴口对口人工呼吸法。方法是把触电者放置仰卧状态，救护者一手将伤员下颌合上、向后托起，使伤员头尽量向后仰，以保持呼吸道畅通。另一手将伤员鼻孔捏紧，此时救护者先深吸一口气，对准伤员口部用力吹入。吹完后嘴离开，捏鼻手放松，如此反复实施。如吹气时伤员胸骨上举，吹气停止后伤员口鼻有气流呼出，表示有效。每分钟吹气16次左右，直至伤员自主呼吸为止。
⑵心脏按压术。方法是将触电者仰卧于平地上，救护人将双手重叠，将掌根放在伤员胸骨下部位，两臂伸直，肘关节不得弯曲，凭借救护者体重将力传至臂掌，并有节奏性冲击按压，使胸骨下陷3～4cm。每次按压后随即放松，往复循环，直至伤员自主呼吸为止。
