（一）TN-S系统的接线方法
TN-S系统的接线方法包括工作零线（N线），保护零线（PE线）电气设备的保护接零线（PE线）和重复接地的接线方法，接线图见图74。
1、N线的接线：工作零线（N线）必须通过总漏电保护器。通过总漏电保护器的工作零线（N）和保护零线（PE线）之间不得再做电气连接。严禁利用大地做相线或零线。严禁将单独敷设的工作零线再做重复接地。
2、PE线的接线：保护零线由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线引出，PE线上严禁装设开关或熔断器，严禁通过工作电流且严禁断线。
3、电气设备保护零线的接线：电气设备的金属外壳必须与保护零线连接。
4．重复接地的接线：TN系统中保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10。在工作接地电阻值允许达到10的电力系统中，所有重复接地的等效电阻值不应大于10。
（二）TN-C-S系统（局部TN-S系统）接线方法
保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN-S接零保护系统。其余接线方法同TN-S系统。
（三）PE线的截面
配电装置和电动机械相连接的PE线应为截面积不小于2.5mm2的绝缘多股铜线，手持式电动工具PE线应为截面积不小于1.5mm2的绝缘多股铜线。
（四）PE线的选型和颜色标志
保护零线必须采用绝缘导线。PE线的绝缘颜色为绿/黄双色。PE线可称为保护零线干线，电气设备与PE线连接的导线可称保护零线支线，二者都必须采用绝缘导线。任何情况下不准使用绿/黄双色线作负荷线。
（五）重复接地装置做法

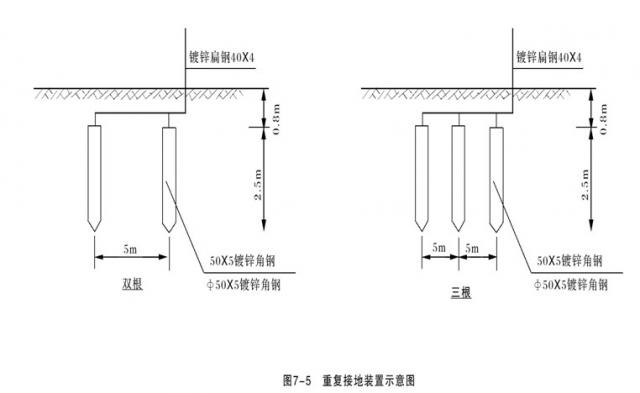

每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。不得采用铝导体作接地体或地下引下线。垂直接地体宜采用角钢、钢管、或光面圆钢，不得采用螺纹钢。接地可利用自然接地体，但应保证其电气连接和热稳定。如图7-5所示
