（一）配电箱、开关箱箱体制作及安装要求
1、材质、规格
配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm。箱体表面应做防腐处理。统一刷桔黄色油漆。不得采用木制配电箱。
2、安装要求
配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4～1.6m。活动式中心点与地面的垂直距离应为0.8～1.6m。
3、箱体外形结构和进出线要求
配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面。配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。
配电箱、开关箱的电源进线端严禁采用插头插座做活动连接。配电箱、开关箱外形结构能防雨、防尘。
4、箱内电器元件设置
（1）电器元件要求：配电箱、开关箱内电器元件必须可靠、完好，严禁使用破损、不合格电器。电器产品进场时必须审验生产（制造）许可证、产品合格证、产品说明书、出厂检验记录。
（2）安装要求：配电箱、开关箱内的电器（含插座）应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内。金属电器安装板与金属箱体应做电气连接。配电箱、开关箱内电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动。配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应，箱内电器安装板板面电器安装尺寸可按规范确定。
（3）箱内电器元件设置
①总配电箱
总配电箱内电器元件设置根据漏电断路器在总路或支路具体有两种配置：
第一种配置：总路隔离开关、总路漏电断路器、分路隔离开关、分路断路器。
第二种配置：总路隔离开关、总路断路器、分路隔离开关、分路漏电断路器。

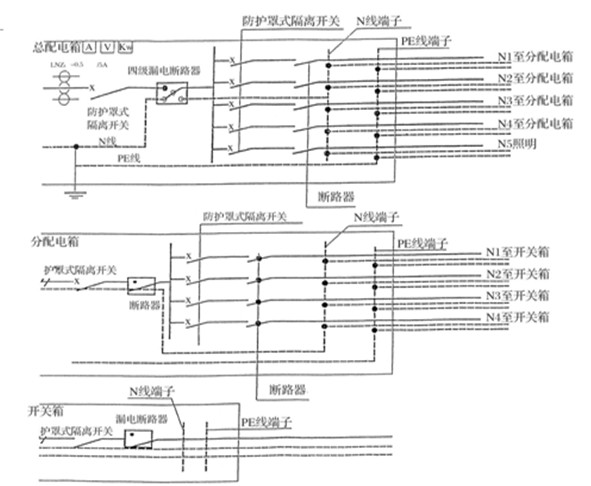

以上两种配置任选其一，箱内还应装设电压表、电流表、电度表及其它需要的仪表。专用电能计量仪表的装设应符合当地供电管理部门的要求。装设电流互感器时，其二次回路必须与保护零线有一个连接点，且严禁断开电路，如图7-8所示。
②分配电箱

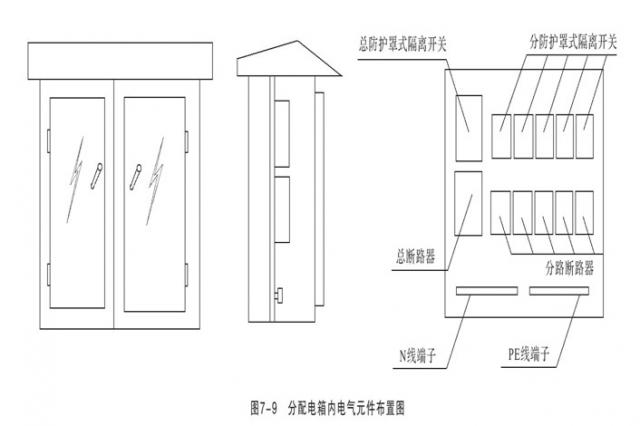

分配电箱中的电器应具有控制和保护两种功能，控制功能有隔离、正常接通与分断功能，保护功能有短路、过载等。其电器配置如下：总路隔离开关，总路断路器；分路隔离开关，分路断路器。如图7-9所示。
③开关箱
电器元件配置：开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。当漏电保护器同时具有短路、过载、漏电保护功能时，可不装设断路器或熔断器。
隔离开关应采用分断时具有可见分断点，能同时断开电源所有极的隔离电器，并应设置于电源进线端。当断路器具有可见分断点时，可不另设隔离开关。
开关箱中具体配置如下：
隔离开关，漏电断路器。如图7-10所示。开关箱中的电器要求：开关箱中的隔离开关只可控制照明电路和容量不大于3.0kw的动力电路，但不应频繁操作，容量大于3.0kw的动力电路应采用断路器控制，操作频繁时还应附设接触器或其它启动控制装置。开关箱中各种开关电器的额定值和动作整定值与其控制用电设备的额定值和特性相适应。漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。如图7-11所示。
