广联达图形墙面装修绘制应注意哪些问题

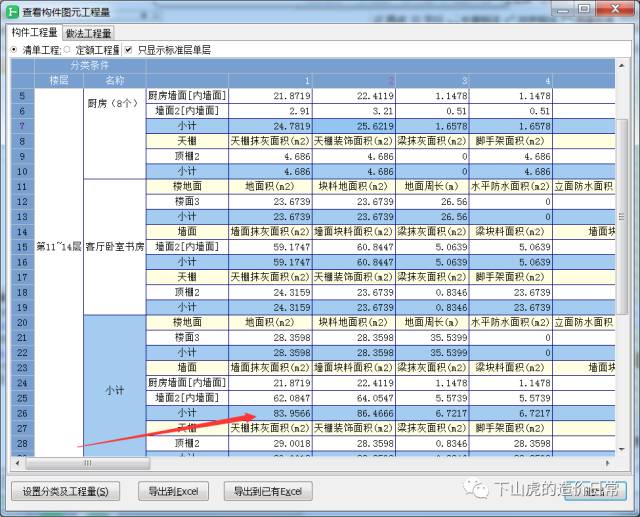

然后寻找问题

回到绘图界面

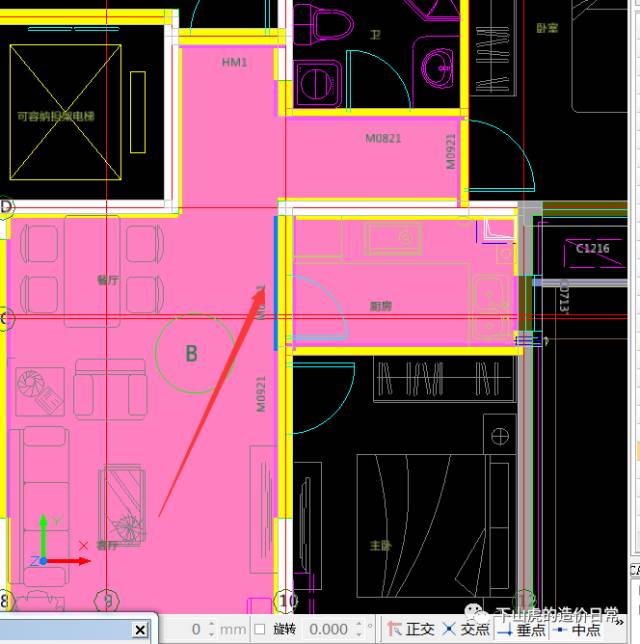

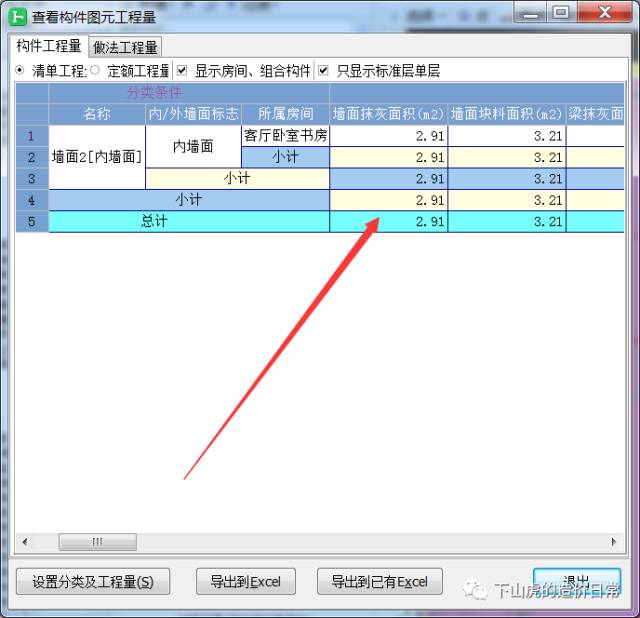

我发现这段墙面被断开了,这不同常理,我查看工程量,发现正好是2.91m2,看来问题出现在这里。这段墙面归属餐厅房间的,但是通过上面截图来看,为什么统计到厨房里了呢,我查看了餐厅的墙面面积,已经将此墙面统计进去了,那么在房间构件下统计的墙面面积是多计了这段墙面(2.91m2)。

墙面如果没有绘制错误,那么问题一定出现在附属的墙体上。于是我查看了这段砌块墙

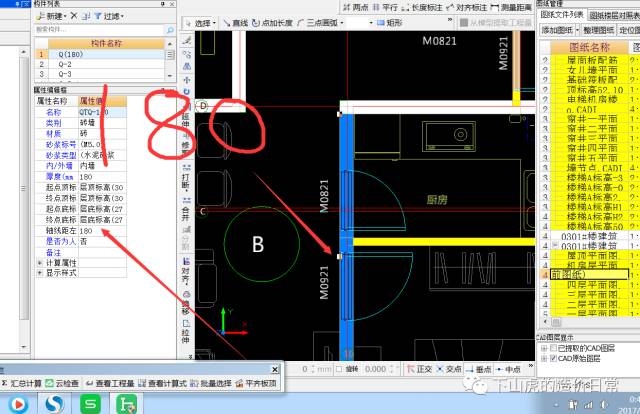

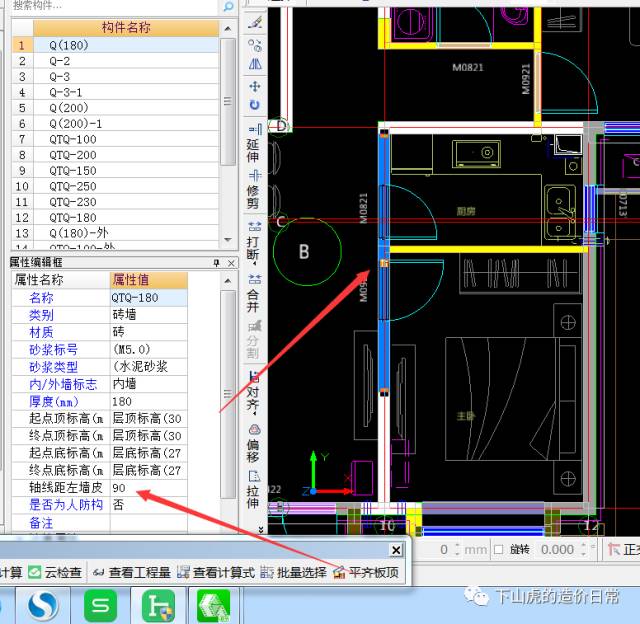

我发现我绘制的墙体的轴线是偏心的(墙厚是180mm,轴线距左墙皮180mm),为在墙体的中心线,是不是这里出现了问题,通过不断的尝试和咨询客服,确实这里出现的问题,当我把轴线距左墙面改成90mm,并且单对齐(或者重新绘制墙体)如截图:

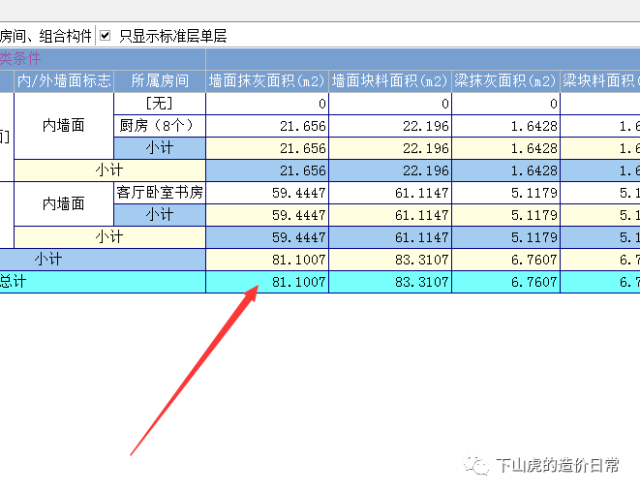

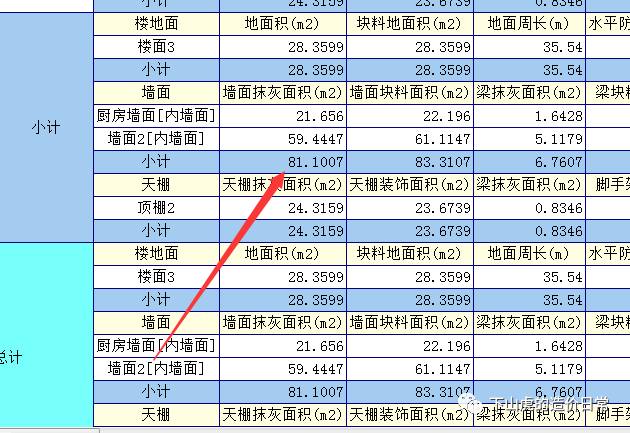

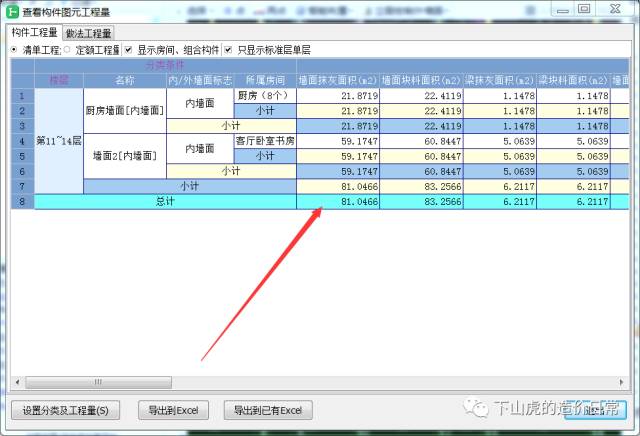

再次汇总计算房间装修,此时汇总计算,在房间构件下查看墙面工程量和墙面构件下查看墙面工程量是相同的,都是81.1007(和之前统计的81.0466有细微差距可以忽略不计)截图:

总结

1.墙体绘制情况会影响墙面装修工程量,一定要在保证墙体绘制正确后,再开始装修构件绘制。

2.墙体定义属性中最好不要墙轴心偏心(轴线距左墙皮距离为0或者墙厚),绘制的时候容易因为细小的偏差导致墙体及墙面归属房间问题出现上述情况,或者更严重的时候看似房间墙体已经封闭,但是绘制不上房间构件。

3.如果发现上述情况,如果工程任务时间紧,没有足够时间修改墙体属性,那么墙面工程量在墙面构件下提量,房间构件下提量是不准确的。

4.重新绘制或者修改墙体位置之前,最好把房间构件先删除,否则墙体变化,房间构件消失,但房间内其他附属构件,如天棚,踢脚等可能残留,再次绘制房间构件时,附属构件发生冲突,无法布置或者归属问题发生变化,后患无穷。

广联达图形,墙面装修绘制
