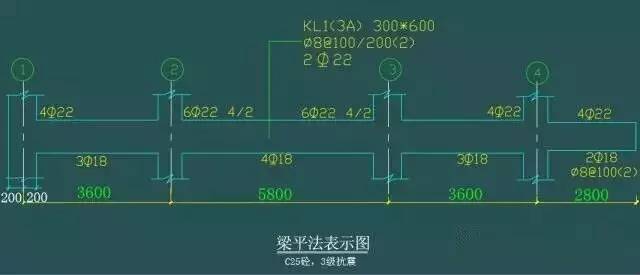

集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢 筋，直径8，加密区间距为100，非加密区间距为200 ，均为两肢箍；上部通长筋 为2根直径22的二级钢；
原位标注表示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为6 根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600，下 部纵筋为3根直径18的二级钢，全部伸入支座；第二跨跨距5800，下部纵筋为 4根直径18的二级钢，全部伸入支座，以后类推。

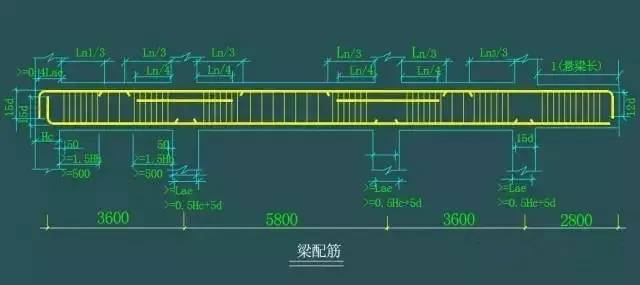

梁配筋图如下：
说明：
1、 Lae：纵向受拉钢筋抗震锚固长度（任何情况下不得小于250mm)
Ln：梁净跨；
Hc：柱截面沿框架方向的高度 ；
2、 一级抗震加密区=2Hb，二至四级=1.5Hb
手工计算结果如下：
上部通长筋2b22:
L=各跨长之和+悬梁跨长+左支座左半宽-2*BHC+max(Lae-支座宽+BHC,15d)+12d =3600+5800+3600+2800+200-2*25+35*22-400+25+12*22 =15950+395+264
支座1右端上部一排筋2b22：
L=Ln/3（Ln为净跨值）+支座宽-BHC+ max(Lae-支座宽+BHC,15d) = (3600-200*2)/3+400-25+35*22-400+25 =1442+395
支座2两端上部一排筋2b22：
L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3 = (5800-200*2)/3+400+ (5800-200*2)/3 = 4000
支座2两端上部二排筋2b22：
L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4 =(5800-200*2)/4+400+(5800-200*2)/4 =3100
支座3两端上部一排筋2b22：
L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3 = (5800-200*2)/3+400+ (5800-200*2)/3 = 4000
支座3两端上部二排筋2b22：
L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4 =(5800-200*2)/4+400+(5800-200*2)/4 =3100
支座4两端上部一排筋2b22：
L=Ln/3（Ln为净跨值）+支座宽+悬梁长-BHC = (3600-200*2)/3+400+2800-200-25 = 4042
第一跨下部纵筋3b18：
L=Ln+支座宽-BHC+max(Lae,0.5Hc+5d) +max(15d, Lae-支座宽+BHC) =3600-2*200+400-25+35*18+ 15*18 =4205+270
第二跨下部纵筋4b18：
L=Ln+max(Lae,0.5Hc+5d)*2 =(5800-200*2)+2*35*18 =6660
第三跨下部纵筋3b18：
L= Ln+max(Lae,0.5Hc+5d)*2 =(3600-2*200)+2*35*18=4460
右悬梁下部筋3b18：
L= 悬梁长-BHC+15d =(2800-200)-25+15*18 =2845
箍筋尺寸：
L1=300-2*25+2*8=266
L2=600-2*25+2*8=566
箍筋根数计算：
第一跨箍筋根数：
N=2*Round(1.5Hb-50)/间距+Round(Ln-2*1.5*Hb)/间距+1 =2*Round[(1.5*600-50)/100]+Round[(3600-400-2*1.5*600)/200]+1 =2*9+7+1=26根
第二跨箍筋根数：
N=2*Round[(1.5*600-50)/100]+[Round(5800-400-2*1.5*600)/200]+1 =2*9+18+1=37根
第三跨箍筋根数：
(同第一跨) N=26根
右悬梁箍筋根数： N=Round[(2800-200-2*50)/100] +1 =26根
箍筋根数计算：
总根数：N=26+37+26+26=115根
