一、常用钢筋混凝土构件代号表（一般采用名称汉语拼音首字母）
二、钢筋的符号、标注和画法
1、钢筋的符号：
据钢筋的强度和品种可以将钢筋分成不同的等级，以不同的符号来进行区分
2、钢筋的标注：有两种标法
钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，主要有以下两种标形式。
3、钢筋的画法：
用粗线表示钢筋形状，横向截面的钢筋化成黑圆点。
三、钢筋常见图例
1、一般钢筋图例：
2、焊接网图例：

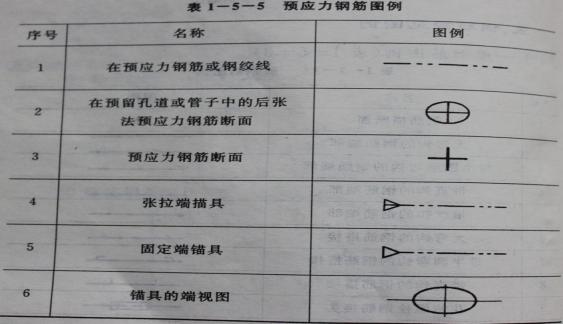

3、预应力钢筋图例：
4、钢筋焊接接头图例：
四、钢筋图的识读
（一）钢筋图的识读：
钢筋施工图主要有结构平面图、梁、柱、板等结构详图，以下简单对结构平面布置图、梁、柱等结构详图进行介绍。
1、一般钢筋图例：
结构平面图通常包括楼层结构平面和屋顶结构平面图。
2、梁柱等构件详图识读：

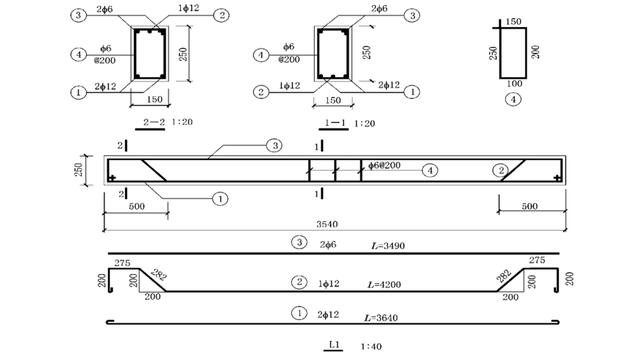

下图为钢筋混凝土梁结构详图

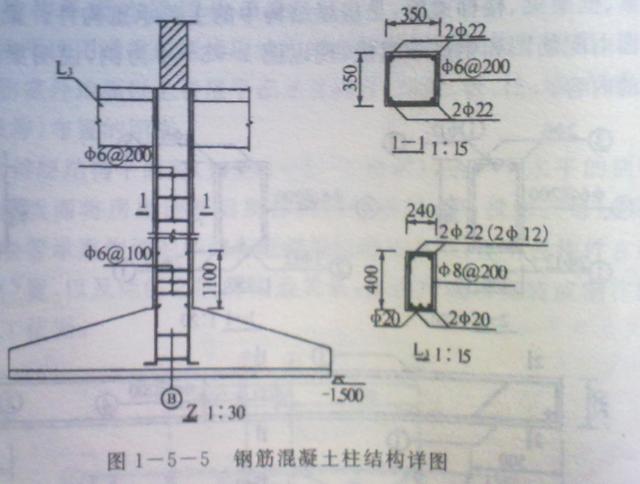

下图为钢筋混凝土柱结构详图
