这些关于钢筋的计算,你了解吗

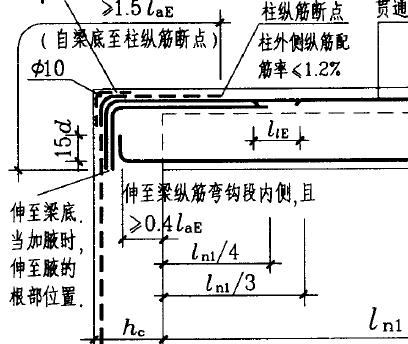

屋面框架梁钢筋计算

除上部通长筋和端支座负筋弯折长度伸至梁底外,其他钢筋的算法和楼层框架梁相同。

上部贯通筋长度=通跨净长+(左端支座宽-保护层) +(右端支座宽-保护层)+弯折(梁高-保护层)2

上部第一排负筋长度=净跨/3+(左端支座宽-保护层) +弯折(梁高-保护层)

上部第二排负筋长度=净跨/4+(左端支座宽-保护层) +弯折(梁高-保护层)

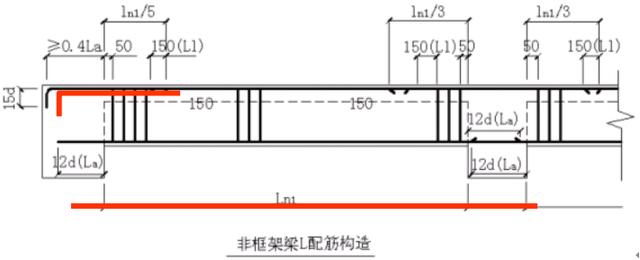

非框架梁钢筋计算

非框架梁端支座锚固长度的计算

非框架梁除端支座负筋和下部钢筋算法与框架梁不同外,其他的算法相同

(1)非框架梁下部贯通筋的算法

A.当非框架梁为直梁时:

非框架梁下部贯通筋长度=通跨净长+12d2

B.当非框架梁为弧梁时:

非框架梁下部贯通筋长度=通跨净长+La2

(2)非框架梁端支座负筋长度计算

当非框架梁为直(弧)梁时:

端支座负筋长度=净跨长/5 (3)+ Max[ (LaE), (0.4LaE+15d), (hc-保护层+15d)]

悬挑梁钢筋计算

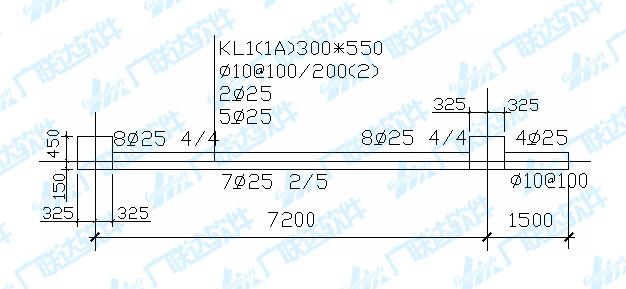

单面悬挑梁表示方法

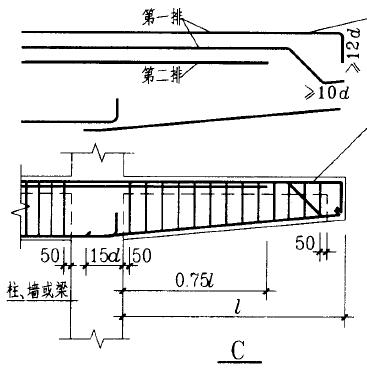

单面悬挑梁钢筋构造

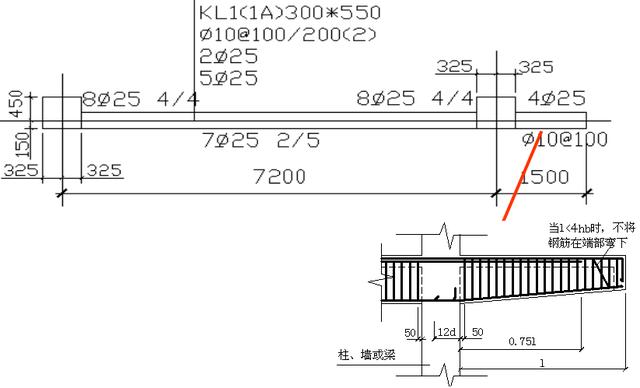

单面悬挑梁配筋图
