实用的楼梯设计知识

楼梯和平台宽度

基本规范:民用建筑设计通则

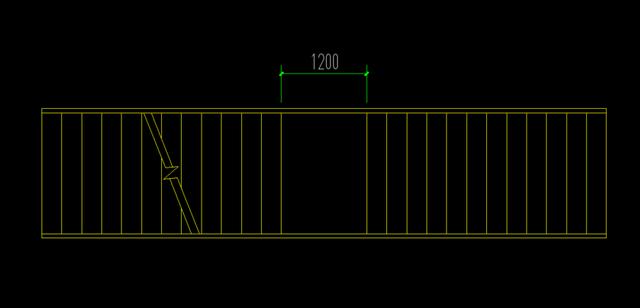

直跑平台宽度

华北标图示不小于梯宽,错!规范规定:

《电影院》:6.2.5直跑楼梯的中间平台深度不应小于1.20m。

《体育馆》:8.2.5直跑楼梯的中间平台深度不应小于1.2m。

《技术措施》2003年版:8.3.4 直跑梯平台不应小于1.1m。

楼梯净空

基本构造

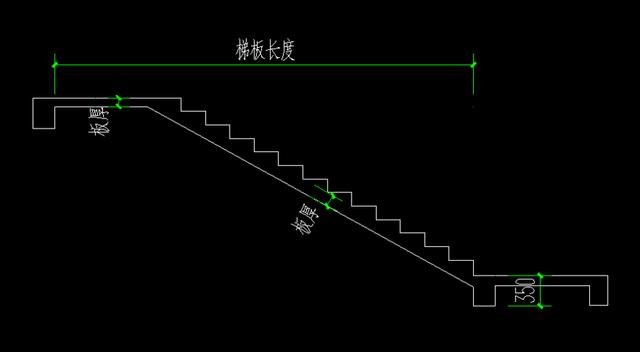

梯梁板的计算

梯梁一般350高,再宽的楼梯可按梁长的1/12。 板厚为梯段水平投影长度的1/28。

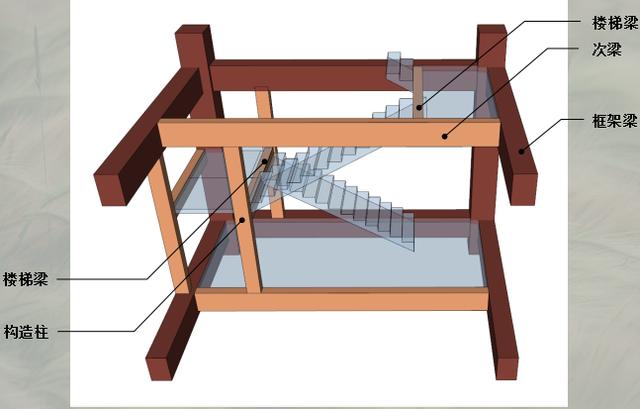

梯梁和构造柱

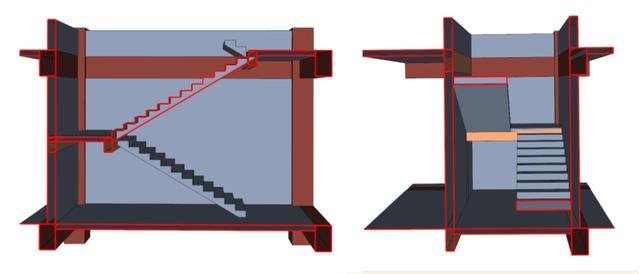

梯梁中间平台的梯梁和构造柱的位置最好上下对齐,利于结构抗震。

短梯段的位置,是靠近门口平台还是靠近中间平台,二者均可,但应以上下楼行程最短为优先,上下梯段尽量在同一位置。建议靠近中间平台,上下梯梁对齐,减少折板的做法。

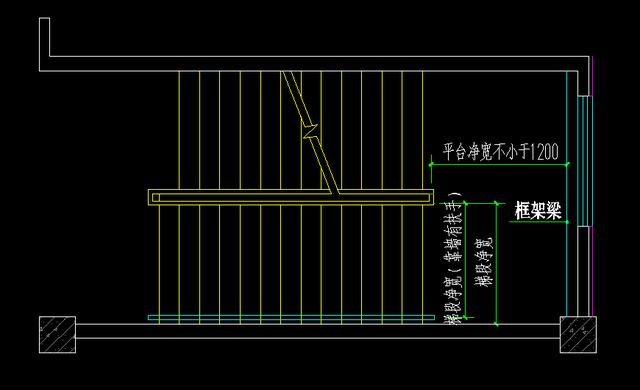

框架梁的影响

框架梁如突出在楼梯间,容易积灰,或影响行人,也不美观。所以填充墙的位置应与框架梁平齐。

如在外墙等无法避免处,可砌筑双墙或石膏板包梁。

梯段标注

关于梯段尺寸标注的问题:到底是结构边还是建筑完成面?

一般结构专业默认为结构边,因为平面尺寸不包括面层。此时剖面应与实际情况一致。

对建筑效果有高标准的,平面尺寸表达建筑完成面,可在图中加注。

踏步错开布置结构专业其实是允许的,此时以剖面表达为准。

结论:台阶平面标注表达结构边或建筑完成面均可,以剖面为准 。

向上梯段的标注

一般以楼层标高为楼梯平面的基准,标注本层向上的梯段尺寸,被剖切部分以虚线表示,这样从起步开始(只有向上梯段),直到次顶层,能达到一致的表示方式。

关于栏杆扶手

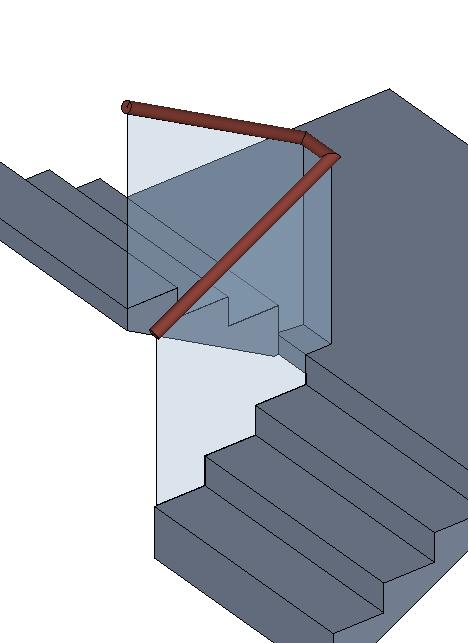

平台转折处,扶手大多伸进平台半步,盖为上下扶手以水平过渡。

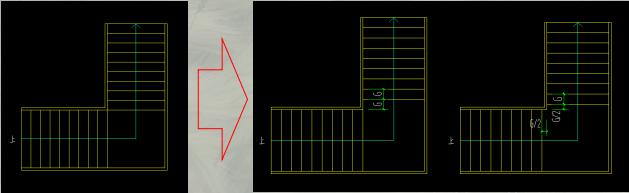

三跑楼梯转折处,上下梯段让空一步,或各让半步,以免扶手出现垂直段,影响安全和美观。

扶手对楼梯宽度的影响

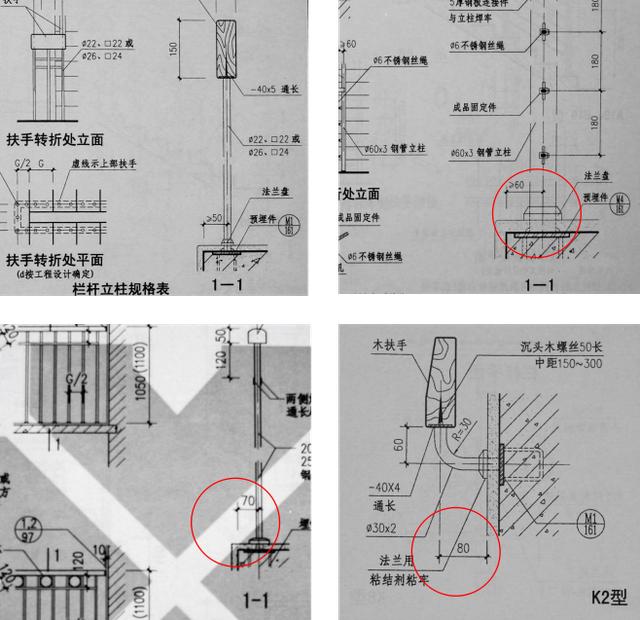

扶手柱中心到梯段边的间距:国标图集中短距柱为50,长距柱为60/70,华北标均为70,靠墙扶手中心到墙完成面为80(到墙体则将近100)。

确定梯段总宽度时应考虑这些因素,以免施工验收时出现不可逆转的失误。

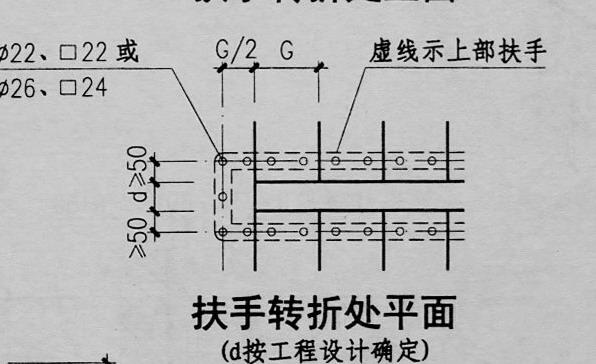

扶手在平台转折处,图集中大多伸进平台半步,此时平台宽度相应减少。如空间受限制,扶手也可按最小构造尺寸,须在引用标准图时特殊说明。此外还应注意护窗栏杆的可能产生的影响。

扶手高度

一般梯段900,平台段(临空处)1050/1100,注意梯井宽度较大时(大于200),按临空考虑扶手高度。

地上地下楼梯的分隔

楼梯按防火规范地下部分须在首层处与上部以2h防火隔墙隔离。

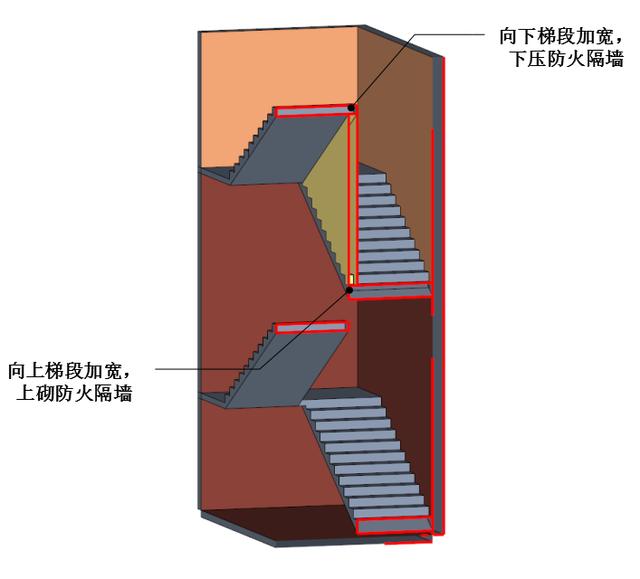

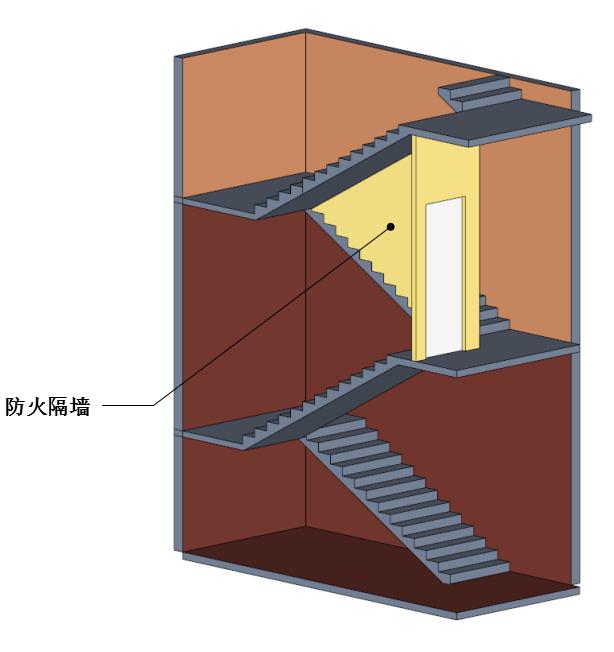

在首层与上层梯段形成的三角区域砌墙,可完成达到目的的最小工程量。构造如图所示。

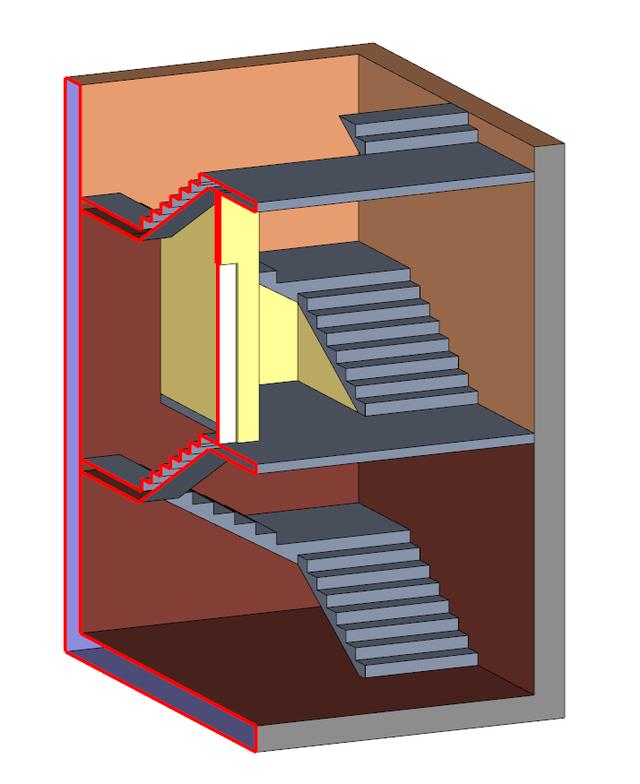

三跑楼梯的防火隔离。须在首层平台挑板封堵。否则防火隔墙须一直落到最底层。

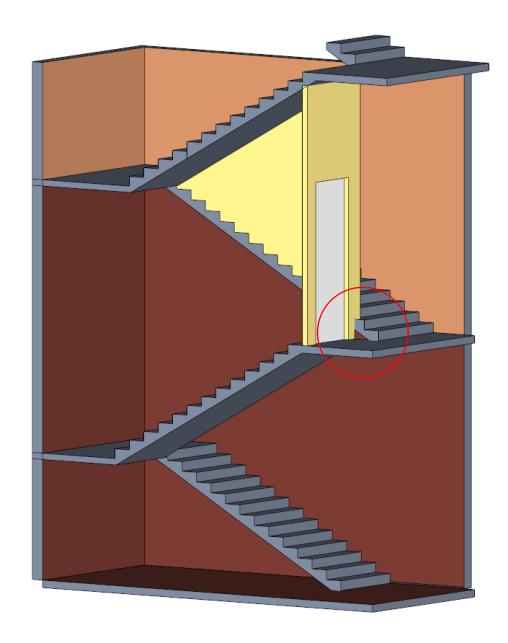

常见的问题:防火隔墙分隔不到位。

四跑楼梯的最小层高

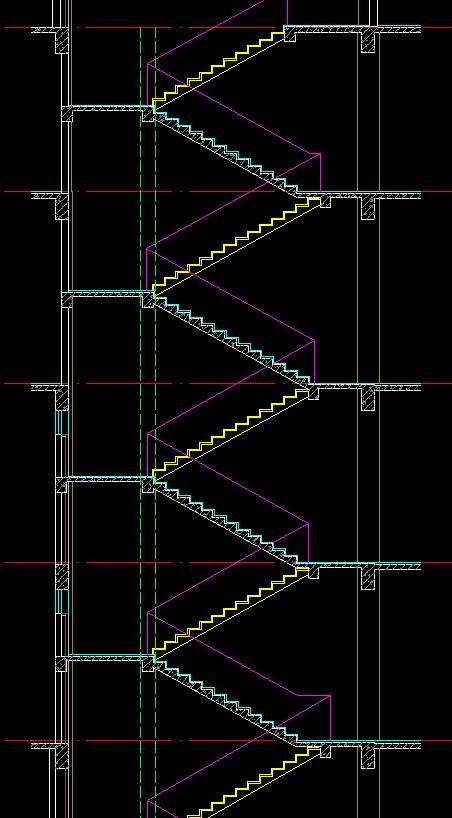

按面层50梯梁350高,可设定层高为4800,此时上下梯段须向远端错开布置,方能满足净高要求。

极限情况下,如平台与梯段按折板设计,可得到更小层高,应注意此时梯板厚度的增加对净高的进一步影响。
