（1）板式支护结构的组成
板式支护结构由两大系统组成：挡墙系统和支撑(或拉锚)系统，悬臂式板桩支护结构则不设支撑(或拉锚)。

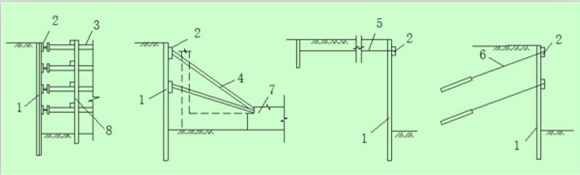

1板桩墙；2围檩；3钢支撑；4斜撑；5拉锚；6土锚杆；7先施工的基础；8竖撑
板式支护结构的组成（挡墙系统）
挡墙系统常用的材料有槽钢、钢板桩、钢筋混凝土板桩、灌注桩、SMW工法及地下连续墙等。

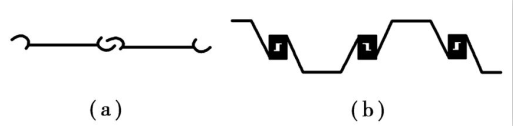

钢板桩形式与连接：
有平板式和波浪式两种。
钢板桩之间通过锁口互相连接，形成一道连续的挡墙。
钢板桩的特点：
由于锁口的连接，使钢板桩连接牢固，形成整体，同时也具有较好的隔水能力。
钢板桩截面积小，易于打入。
U形、Z形等波浪式钢板桩截面抗弯能力较好。
钢板桩在基础施工完毕后还可拔出重复使用。
板式支护结构的组成（支撑系统）
支撑系统一般采用大型钢管、H型钢或格构式钢支撑，也可采用现浇钢筋混凝土支撑。
拉锚系统的材料一般用钢筋、钢索、型钢或土锚杆。
根据基坑开挖的深度及挡墙系统的截面性能可设置一道或多道支点。
基坑较浅，挡墙具有一定刚度时，可采用悬臂式挡墙而不设支点。
支撑或拉锚与挡墙系统通过围檩、冠梁等连接成整体。
（2）板式支护结构的破坏形式
板桩的入土深度、截面弯矩、支点反力、拉锚长度及板桩位移称为板桩的设计五大要素
（3）板式支护结构设计
抗倾覆稳定性、整体稳定、内力计算（板墙部分、支撑（拉锚）系统设计）等
（4）钢板桩施工
板桩墙的施工方法
钢板桩、砼板桩采用打入法；
灌注桩及地下连续墙采用就地成孔（槽）现浇的方法。
板桩的施工要求
足够的刚度、良好的防水作用、墙面平直、封闭式板桩墙要求封闭合龙。
（4）对于钢板桩，通常有三种打桩方法：
①单独打入法
方法：从一角开始逐块插打，每块桩自起打到结束中途不停顿。
优点：桩机行走路线短，施工简单、打设速度快；
缺点：宜向一边倾斜，累计误差不易纠正，平直度难以控制。
适用范围：钢板桩长度不大（小于10m）、工程要求不高的情况。

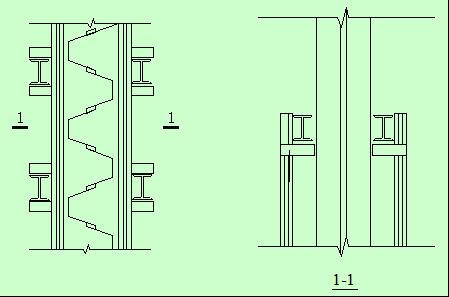

②围檩插桩法
方法：用围檩支架做板桩打设导向装置：在地面上，离板桩墙轴线一定距离先筑起双层围檩支架，而后将钢板桩依次在双层围檩中全部插好，成为一个高大的钢板桩墙，待四角实现封闭合拢后，再按阶梯型逐渐将板桩一块块打入设计标高。
在平面上分单面围檩和双面围檩，高度方向有单层和双层之分。
要求：双面围檩之间的距离，比两块板桩组合宽度大8～15mm。。
优点：可保证平面尺寸准确和钢板桩的垂直度；
缺点：施工速度慢，不经济。
③分段复打桩
方法：将10~20块钢板桩组成的施工段沿单面围檩插入土中一定深度，形成较短的屏风墙，先将其两端的两块打入，严格控制其垂直度，打好后用电焊固定在围檩上，然后将其他的板桩按顺序以1/2或1/3桩高度打入。
优点：防止板桩过大的倾斜和扭转，防止误差积累，有利于实现封闭合龙，且分段打设，不会影响邻近板桩施工。
（5）钢板桩的拔除
地下工程施工结束后，钢板桩一般都要拔出，以便重复使用。
钢板桩的拔除要正确选择拔除方法与拔除顺序，由于板桩拔出时带土，往往会引起土体变形，对周围环境造成危害。必要时还应采取注浆填充等方法。
