结构施工图的基本内容
结构施工图是表示结构设计的内容和相关工种(建筑、给排水、暖通、电气)对结构的要求，作为施工放线，基槽开挖，绑扎钢筋，浇筑混凝土，安装梁、板、柱等各类构件以及计算工程造价，编制施工组织设计的依据。
结构施工图的基本内容包括：结构设计说明、结构布置图、构件详图。
1.结构设计说明
（1）工程概况；
（2）选用材料的情况；
（3）上部结构的构造要求；
（4）地基基础的情况；
（5）施工要求；
（6）选用的标准图集；
（7）其他必要的说明。
2.结构平面布置图
（1）基础平面图，桩基础还包括桩位平面图，工业建筑还有设备基础布置图；
（2）楼层结构平面布置图，工业建筑还包括柱网、吊车梁、柱间支撑布置图；
（3）屋顶结构平面布置图，工业建筑还包括屋面板、天沟、屋架、屋面支撑系统布置图。
3.结构详图
结构详图包括：梁、板、柱及基础详图；楼梯详图；屋架详图；模板、支撑、预埋件详图以及构件标准图等。
附.1.2 结构施工图的图示方法
1.常用图例

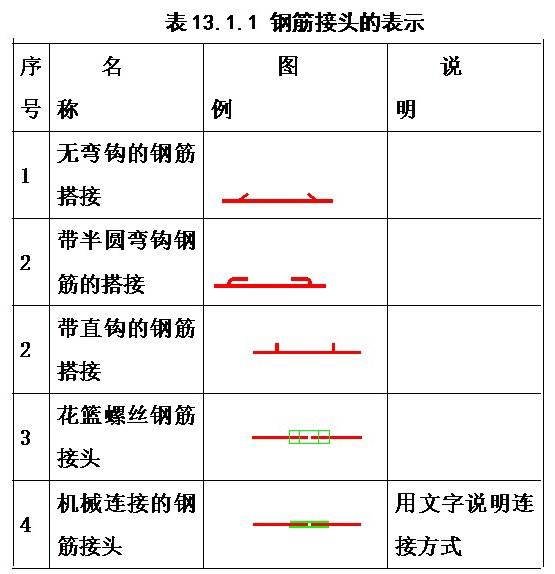

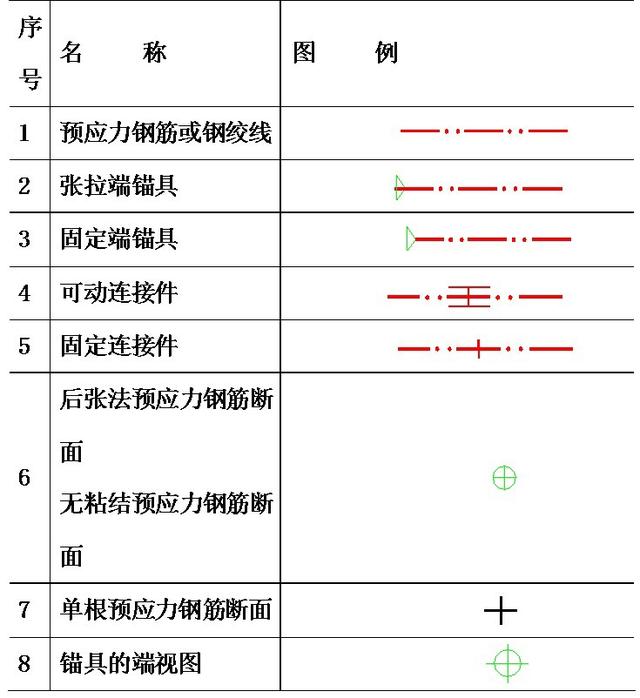

结构施工图中常用图例见表附.1.1～附.1.3。

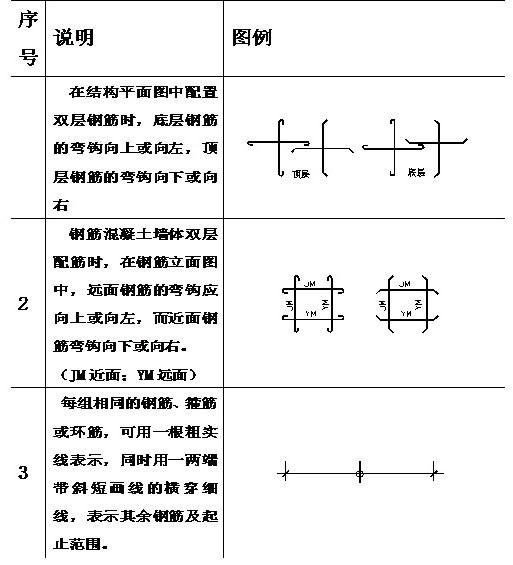

表附.1.2 钢筋的画法

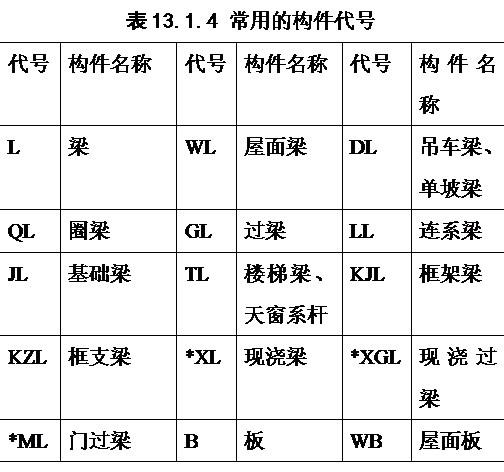

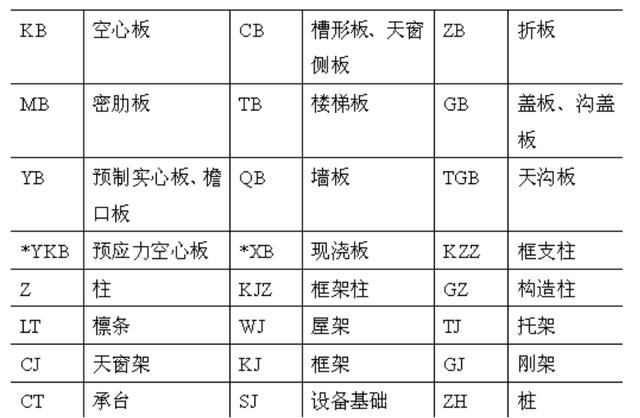

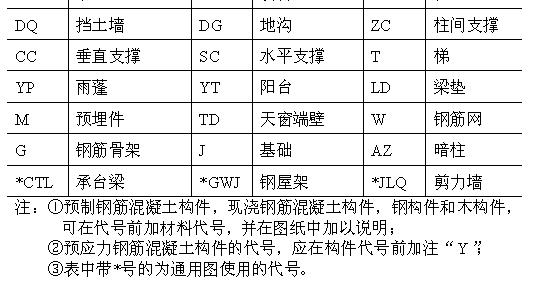

2.常用构件代号
3.基础图的图示方法
基础图包括基础平面图和基础详图。
基础平面图是将建筑从正负零以下剖切，向下看形成的图样。
基础布置图以表示基础部位构件的平面位置为主要目的，结合基础详图表示基础和基础部位构件的标高和详细尺寸及做法。
独立基础详图包括基础平面图和剖面图，条形基础详图为剖面图。
4.结构平面布置图的图示方法
结构平面布置图是假想沿楼板面将房屋水平剖切后所作的水平投影图。
结构平面图主要表示该楼层的梁、板、柱的位置、预埋件、预留洞的位置。除了能选用标准图以外，都要增加必要的剖面来表示节点和配筋以及具体的尺寸。
结构平面图中的剖面、断面详图的编号顺序，宜按下列规定编排：外墙按顺时针方向从左下角开始编号；内横墙从左至右，从上至下编号；内纵墙从上至下，从左至右编号。

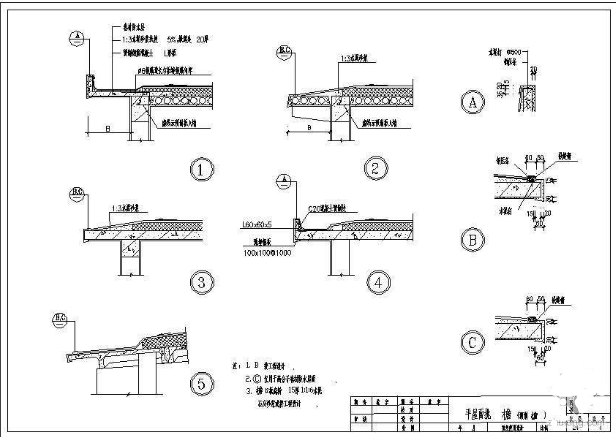

5.结构详图的图示方法
在构件详图中，应详细表达构件的标高、截面尺寸、材料规格、数量和形状、构件的连接方式、材料用量等。
在混凝土构件详图中包括配筋图和模板图。
在配筋图中，应有构件的立面图、断面图和钢筋详图，着重表示构件内钢筋的配置形状、数量和规格，必要时还要画构件的平面图。
对于复杂的混凝土构件需要给出模板图，模板图着重表示预留洞、预埋件的位置及数量和形状，必要时增加轴测图。
