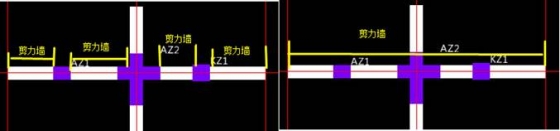

暗柱作为剪力墙结构的一部分,在施工时无论是支设模板、脚手架还是混凝土浇筑都是和剪力墙一起施工。通常情况下,暗柱的工程量也是需要并入剪力墙计算。在绘制钢筋工程量,有些习惯将剪力墙绘制到暗柱边,有些人习惯剪力墙通长绘制,然后将暗柱与剪力墙重叠绘制。在处理装修和土方时会将绘制好的钢筋工程导入到土建算量软件中处理。

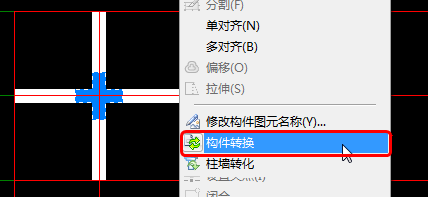

在土建软件中导入钢筋工程时,如果按剪力墙绘制到暗柱边的方法,在导入时需要将暗柱一起导入;但布置房间装修时由于墙未形成封闭区域会布置不上房间。此时需要将暗柱转化为墙,使墙形成封闭区域。操作方法如下:拉框选择暗柱,右键使用柱墙转换功能即可将暗柱转换成墙。
如果剪力墙通长布置,暗柱与墙重叠时,需要调整墙体积与柱、柱体积与墙的扣减选项。选择柱图元,在工程设置-计算规则界面中调整柱、墙规则。具体规则见下图:
规则选项解释:墙与柱之间的扣减规则选项都带有墙与柱是否同厚的判断,实际上就是基于暗柱作为剪力墙结构的一部分,一定在剪力墙内的业务背景来实现的。由于计算规则是针对整个工程都适用的,因此规则中墙上与墙同厚的柱(即暗柱)体积和模板面积计算时需要扣减与墙相交部分的工程量,而相应的墙不会扣减墙上与其同厚(即暗柱)的柱的工程量。而同一条规则选项中对于墙与柱不同厚的情况也做了判断和计算处理。

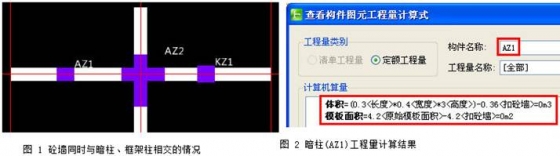

与墙同厚的暗柱体积与模板扣墙后均为0,而墙不扣减暗柱,这样暗柱的量就算在了剪力墙里了。
