建筑制图标准要点有哪些？
剖切符号：剖视的剖切符号由剖切位置线和投射方向线组成。
剖切符号

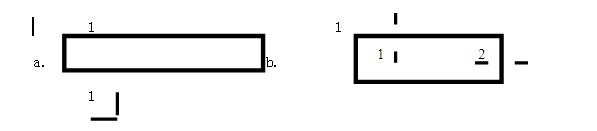

剖视的剖切符号在平面图中的表示方法 断面剖切符号在平面图中的表示方法
注意：（1）剖视方向：向剖切符号的一侧看。

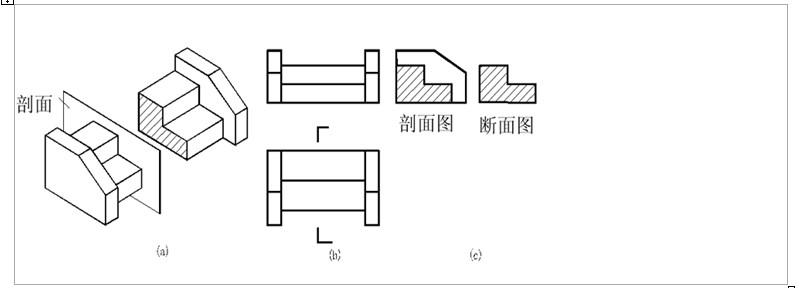

（2）剖面图与断面图的区别：断面图只画形体被剖开后断面的投影，而剖面图要画出形体被剖开后整个余下部分的投影，如图下图。
剖面图
详图索引符号和详图符号

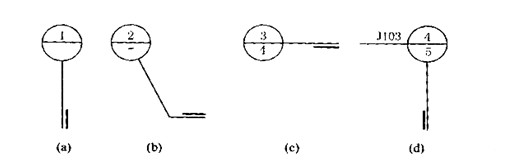

（1）详图索引符号（索引符号）：图样中的某一部位，如需另见详图，应用索引符④ 索引符号如用于索引剖视详图，则在被剖切的部位绘制剖切位置线（粗实线），引出线所在的一侧为投射方向。
详图符号
平面图

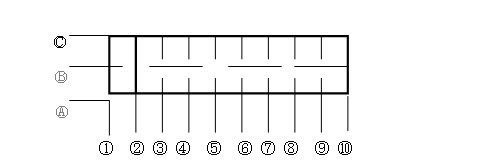

定位轴线：用来确定建筑物主要
结构或承重构件位置的基准线，用细点画线表示，并在线的端头画直径为8mm的细实线圆（编号应注写在轴线端部的圆内）。平面图上定位轴线的横向（水平方向）编号用阿拉伯数字从左至右顺序编写，竖向（垂直方向）编号由下向上用大写拉丁字母（英语字母来源于拉丁字母）顺序编号（I、O、Z不能用），字母数量不够用时，可用双字母或单字母加下脚标。如AA、AB、AC、A1、A2、A3....
对于一些次要构件，常用附加轴线定位。其编号以分数表示，分母表示前一基本轴线的编号，分子表示附加轴线的编号，编号采用阿拉伯数字。
每间房屋的面宽称开间（上图中①轴线-②轴线间的距离，此墙称为纵墙）；房间的宽称进深（上图中A轴线-C轴线间的距离，此墙称为横墙，一般均为承重墙）。
索引符号
（3）详图符号

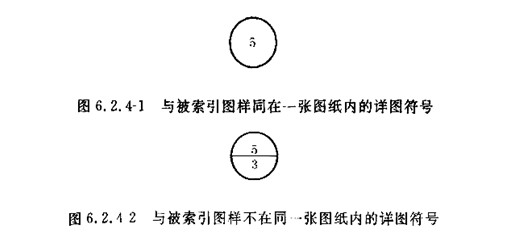

详图符号是详图的标志，常作为图名注在详图的下方。它以粗实线圆和标注组成，圆的直径为14mm。（详图与被索引的图样在同一张图纸上，应在详图符号内用阿拉伯数字注明详图编号。详图与被索引的图样不在同一张图纸上，应用细实线在详图符号内画一水平直线，在上半圆中注明被索引的图纸的编号。）
