场地控制网的检测具体概念是什么

场地控制网的检测具体概念是什么?

1.2.4.2承包人要按监理工程师批准的方案测设场地平面控制网。一般以设计给定的一个红线桩的点位和一条红线边的方向为准进行测设。承包人将控制网测定、自检合格后,应发出验线通知单,同时提交整体网形的闭合校核和局部校核资料。监理工程师分析测设资料后,为慎重起见,还应实地校测。验线合格,签证认可后,方允许其正式使用该场地控制网。

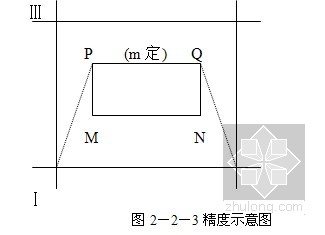

1.2.4.3精度要求(图2-2-3)

量距精度。建筑物定位放线的相对中误差(m定)为:m定=1/6000~1/12000,对控制网的相对中误差(m控)和放线的相对中误差(m放)为:m控=m放=1/10000~1/20000相对的测角精度分别为:20和10。

1.2.4.4场地标高控制网的检测与精度要求承包人应根据设计指定的已知标高的水准点引测到场地内,测设场地内各幢号水准点或0.000水平线,以构成场地标高控制网,并接测到另一指定的水准点作为附合校对。闭合差小于5mm(n为测站数)或20mm(L为测线长度,以km为单位)为合格,此时可以按测站数成正比例进行闭合差调差。若设计单位只给出一个已知标高的水准点作为起始依据,则可采用往返测法或闭合测法校核。

承包人将标高控制网测设后,自检合格,报请验线。监理工程师检测合格后,保证其正式使用。
