钢屋架有哪几种型式

钢屋架有哪几种型式？

钢屋架有有三角形屋架、梯形屋架两种型式。

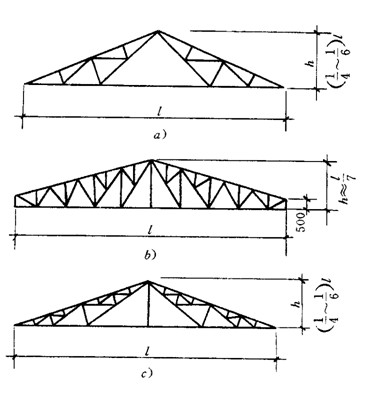

1 三角形屋架：

用于屋面坡度较大的屋盖结构中。内力变化较大，弦杆内力在支座处最大，在跨中最小，材料强度不能充分发挥作用。一般用于中小跨度的轻屋盖结构。

芬克式屋架，腹杆受力合理，长杆受拉，短杆受压，可分为两榀小屋架制作，现场安装，施工方便。

1

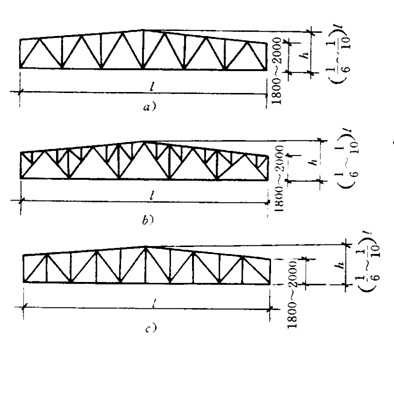

2 梯形屋架

用于屋面坡度较小的屋盖中，受力性能比三角形屋架优越，适用于较大跨度或荷载的工业厂房。

用于无檩体系屋盖，屋面材料大多用大型屋面板。

2
