构件交叉点钢筋如何处理?
构件交叉点钢筋处理
在构件交叉点,例如柱与梁、梁与梁以及框架和桁架节点处杆件交汇点,钢筋纵横交错,大部分在同一位置上发生碰撞,无法安装。遇到这种情况,必须在施工前的审图过程中就予以解决。处理办法一般是使一个方向的钢筋设置在规定的位置(按规定取保护层厚度),而另一个方向的钢筋则去避开它(常以调整保护层厚度来实现)。
在高层建筑中,这种情况尤为普遍,例如有的框架节点或基础底板,甚至有三四个方向的梁集聚在柱上,钢筋布置复杂,顺畅地安排几乎不可能。对施工人员来说,就得多动脑筋,多考虑几种方案(一般是布置成多层,必要时还得对钢筋端部作少量弯曲),并且要体现在钢筋材料表中,做为具体安装依据。特别要注意对有关工人和质量检查员进行方案交底。
①主梁与次梁交叉

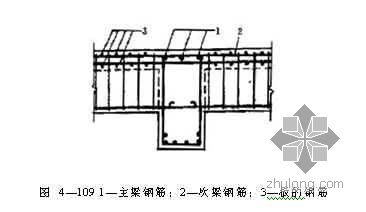

对于肋形楼板结构,在板、次梁与主梁交叉处,纵横钢筋密集,在这种情况下,钢筋的安装顺序自下至上应该为:主梁钢筋、次梁钢筋、板的钢筋。图109所示。
由于各方向钢筋互相重叠,交错凌乱,有的甚至碰撞在一条线上,因此安装钢筋的准备工作中还应对施工图进行详细审阅,并且要纠正设计不周之处。例如图109的主梁钢筋放在次粱钢筋下面,次粱钢筋想要维持常规的混凝土保护层厚度,那么,主梁上部混握土保护层就必须加厚,加厚值为次粱钢筋的直径,亦即主梁箍筋高度应相应减小。
②杆件交叉
框架、桁架的杆件交叉点(节点)是钢筋交叠密集的部位,如果交叉件的截面高度(或宽度)一样,而按照同样的混凝土保护层厚度取用,两杆件的主筋就会碰触到一起,这种现象通常发生在桁架的交叉杆、柱的牛腿与柱身交接接处、框架节点处等。

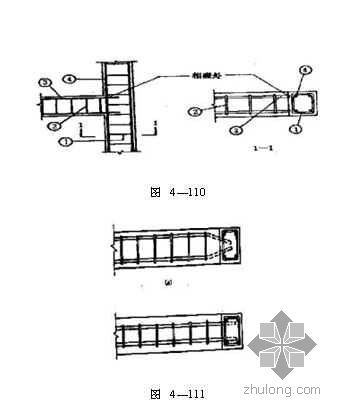

安装钢筋前也要事先对杆件交叉处配筋情况详加审核,避免操作时出现问题,处理困难,既浪费人工和材料,又耽误施工时间。例如图4110为一支架节点,从截面11可以看出,按照梁、柱的混凝土保护层厚度要求,3号钢筋与4号筋处于同一平面,会碰到一起,无法安装,这种设计上的毛病如果事先发现,就可以采取必要的措施纠正。
纠正方法一般是将横杆(梁)的纵向钢筋弯折,插入竖杆(柱)的钢筋骨架内(图4111a);也可以征得技术人员同意,将梁钢筋的保护层厚度加大,即将(图4111b)的2号箍筋宽度改小(比l号箍筋小两个柱筋的直径),使纵向钢筋能够直接插入柱的钢筋骨架内(图4111b),在这样情况下,由于箍筋宽度改小,就避免了梁的纵向钢筋不位于箍筋转角处的缺陷。
