组合钢模板的支承工具有哪些？

组合钢模板的支承工具

组合钢模板的支承件包括柱箍、钢楞、支柱、卡具、斜撑、钢桁架等。

①钢管卡具及柱箍

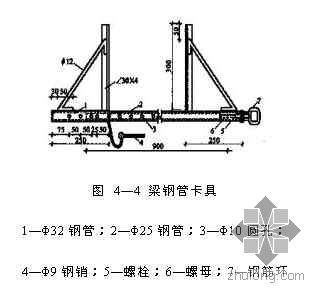

图44所示钢管卡具适用于矩形梁，用于固定侧模板。卡具可用于把侧模固定在底模板上，此时卡具安装在梁下部；卡具也可用于梁侧模上口的卡固定位，此时卡具安装在梁上方。

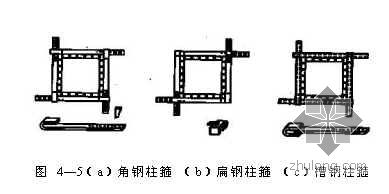

柱模板四周设角钢柱箍。角钢柱箍由两根互相焊成直角的角钢组成，用弯角螺栓及螺母拉紧，如图45；也可用60X5扁钢制成扁钢柱箍，如图45或槽钢柱箍，如图45。

②钢管支柱

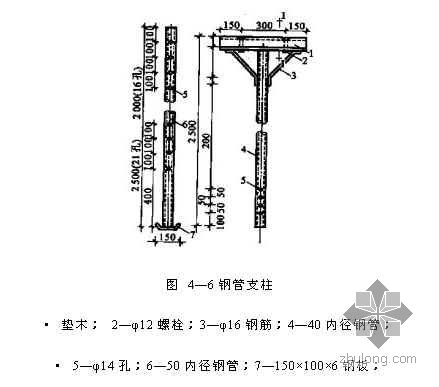

钢管支柱由内外两节钢管组成，可以伸缩以调节支柱高度。在内外钢管上每隔100mm钻一个14销孔，调整好高度以后用12销子固定。支座底部垫木板，100mm以内的高度调整可在垫板处加木楔调整，见图46。也可在钢管支柱下端装调节螺杆，用以调节100mm以内高度。

③钢桁架

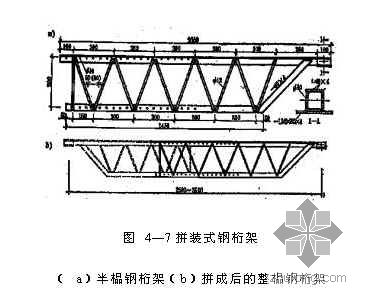

钢桁架作为梁模板的支撑工具可取代梁模板下的立柱。跨度小、荷载小时桁架可用钢筋焊成，跨度或荷重较大时可用角钢或钢管制成，也可制成两个半榀，再拼装成整体（图47）。每根梁下边设一组(两榀)桁架。梁的跨度较大时，可以连续安装桁架，中间加支柱。桁架两端可以支承在墙上、工具式立柱上或钢管支架上。桁架支承在墙上时，可用钢筋托具，托具用812钢筋制成。托具可预先砌入或砌完墙后2～3天打入墙内。
