常见卷扬机系统所用主要设施：

1)拉力装置

凡牵引能力、鼓筒直径、转速等能满足冷拉要求的单筒或双筒卷扬机均可采用，一般可用牵引力为3050kN、卷筒直径为350～450mm、卷筒转速为6～8r／min的慢速卷扬机。

滑轮组的滑轮门数要根据工艺线的最大拉力计算确定，一般采用3门至8门，可拉的拉力为150500kN；必要时，为了成倍提高冷拉能力，可在动滑轮外再增加一组动滑轮，如图463(c)所示。

2)回程装置

钢筋冷拉完毕时，可采用卷扬机滑轮组回程复位，如图459(a)和图459(b)。当采用另一台卷扬机牵引时，一般可用2门或3门滑轮组，其可拉的拉力为30～50kN；当采用同一台卷扬机卷筒以正反转原理工作时，其门数应与冷拉滑轮组相同。回程装置也可采用重物回程，一般是将生铁块置于吊篮内并悬挂在荷重架上。

3)承力结构

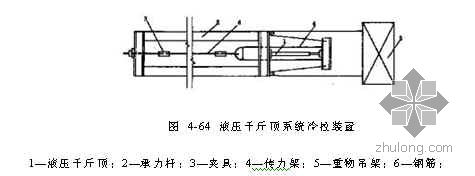

冷拉较细钢筋时可用地锚承力；对于较粗钢筋，宜采用钢筋混凝土压杆承力。如图463(b)和图图463(c)及（图464）。

4)夹具

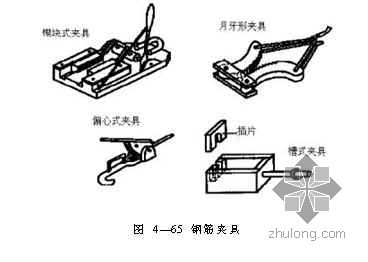

夹具应根据预应力钢筋的端头状况配用，对于钢筋端头焊有螺丝端杆、帮条或镦成粗头的，可用图465的槽式连接器型夹具；钢筋端部未经处理的原体部位可用图465楔块式或月牙形夹具。

5)测力装置

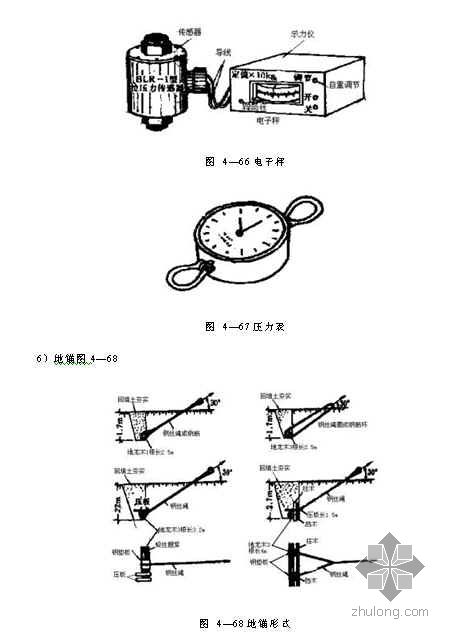

测力器若用弹簧测力计，它的可测力较小，一般为50～200kN；对于电子秤（图466），宜选用可测力500kN、700kN或1000kN的，它装有传感器和示力仪；液压千斤顶可用行程为150～200mm、压力为500～1000kN的普通型千斤顶或拉杆式千斤顶，但是，有的千斤顶不能装设压力表，则需加以改造，使由油泵供油，并在输油部位可以安压力表（图467）。

6）地锚图468
