屋架结构有哪些型式?

按材料分:木屋架、钢-木组合屋架、钢屋架、轻型钢屋架、钢筋混凝土屋架、预应力混凝土屋架、钢筋混凝土钢组合屋架等。

按屋架外形分:三角形、梯形、抛物线、折线形、平行弦等。

按结构受力特点及材料性能分:桥式屋架、无斜腹杆屋架或刚接桁架、立体桁架等。

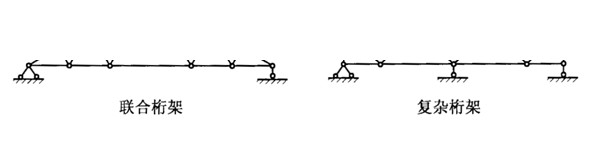

按几何组成方式可以分:简单桁架、联合桁架(由几个简单桁架按几何不变体系的简单组成规则联合组成)和复杂桁架(不同于前两种的其他静定桁架)。

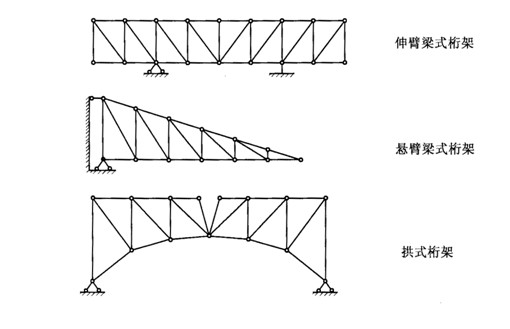

按是否存在水平推力分:无推力的梁式桁架(与相应的实体梁结构比较,掏空率大,上下弦杆联合抗弯,腹杆主要抗剪,受力合理,用材经济)和有推力的拱式桁架(拱圈与拱上结构联为一体,整体性好,便于施工,跨越能力强,节省钢材)。
