钢筋混凝土框架结构构件的承载力如何验算

钢筋混凝土框架结构构件的承载力如何验算？

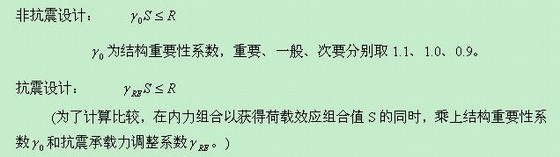

钢筋混凝土框架结构构件的承载力按下列公式验算：

(为了计算比较，在内力组合以获得荷载效应组合值S的同时，乘上结构重要性系数 和抗震承载力调整系数 。)

因此，内力组合应考虑两种情况：（1）恒载和活荷载效应的组合；

（2）竖向荷载和地震作用效应的组合。

（一） 梁的内力不利组合

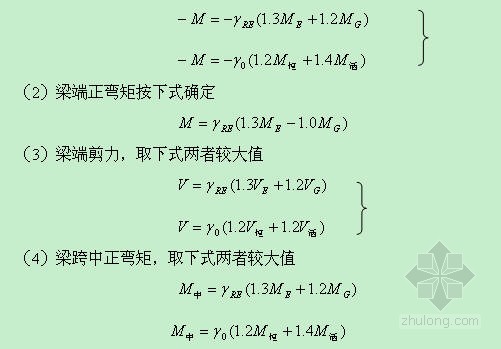

（1）梁端负弯矩，取下式两者较大值

注意：上面第一式重力荷载代表值与地震作用组合后的最大值不一定在跨中，其位置和大小由作图法或解析法求得。

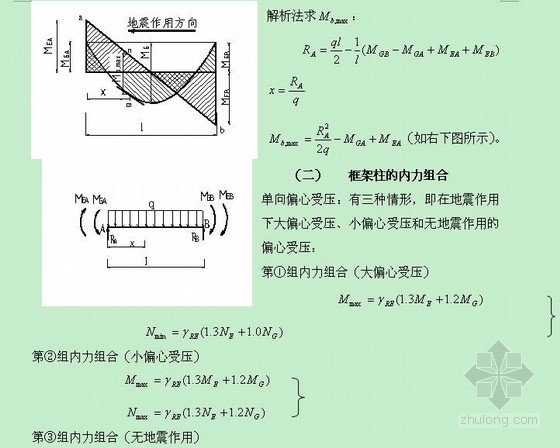

作图法：按同一比例尺作重力荷载代表值作用下的弯矩图（乘分项系数）和地震作用下的弯矩图（乘分项系数），在 弯矩图上作平行与ab的切线，交于m点，作铅垂线交ab与n点，则mn的长度为 。（如右上图所示）
