如何利用office绘制施工进度计划横道图？

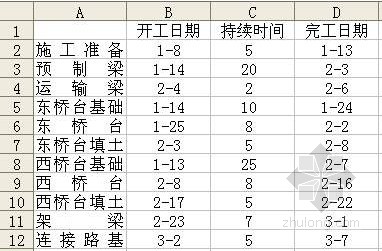

在Excel中利用悬浮的条形图可以制作简单的横道图。Step1启动Excel，仿照图1的格式，制作一份表格，并将有关工序名称、开(完)工时间和工程持续时间等数据填入表格中。

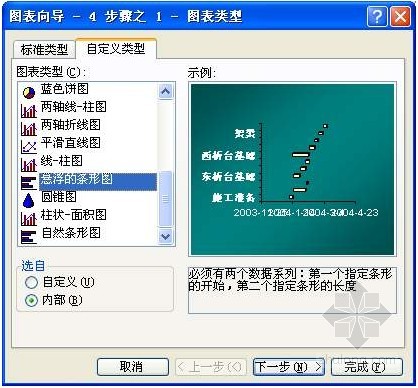

A1单元格中请不要输入数据，否则后面制作图表时会出现错误。完成时间也可以不输入。同时选中A1至C12单元格区域，执行插入图表命令，启动图表向导-4步骤之1-图表类型(如图2)。
Setp2切换到自定义类型标签下，在图表类型下面的列表中，选中悬浮的条形图选项，单击完成按钮，图表插入到文档中。然后用鼠标双击图表的纵坐标轴，打开坐标轴格式对话框，切换到刻度标签下，选中分类次序反转选项；再切换到字体标签下，将字号设置小一些，确定返回。经过此步操作，图表中有关工序名称就按开工顺序从上到下排列了。

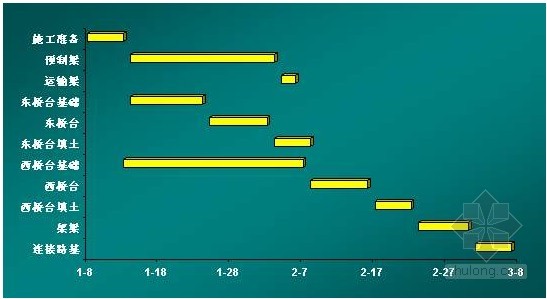

Step3仿照上面的操作，打开横坐标轴的坐标轴格式对话框，在刻度标签中，将最小值和交叉于后面的方框中的数值重新设置；同时在字体标签中，将字号设置小一些，确定返回。调整好图表的大小和长宽比例，一个简单的横道图制作完成(图3)。
