五层开关控制电路及工作过程是怎样的

五层开关控制电路及工作过程是怎样的？

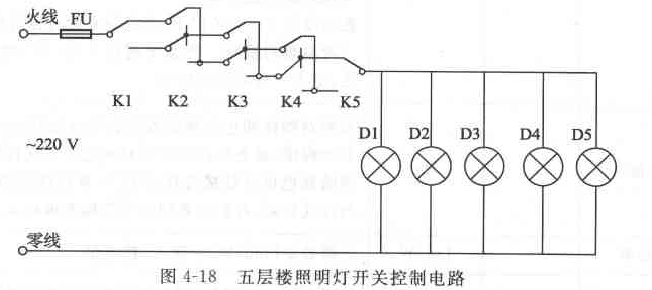

答：五层楼照明灯开关控制电路，见图，4--18

4--18

在图中5个开关分别装在一、二、三、四、五层楼的楼梯上.灯泡分别装在各楼层的通道上口这样在任何一个地方都可以控制整个楼梯通道的照明灯口例如在一层开灯.到五层楼时再关灯:或从五层楼下楼时.在五层楼开灯.到一层时再关灯。这个电路既简单实用，又能起到节约电能的作用。
