广深线接触网施工方法有哪些

广深线接触网施工方法有哪些?

1.支柱基础及支柱安装、整正2.刚性硬横梁和吊柱安装硬横梁下的腕臂装配是通过吊柱与硬横梁进行整体连接的吊柱安装:施工作业车和人工安装3.腕臂安装采集数据:限界,支柱斜率,线路的曲线半径,外轨超高,上下底座对轨面的高度进行精确测量。微机处理,自动生成腕臂预配表。

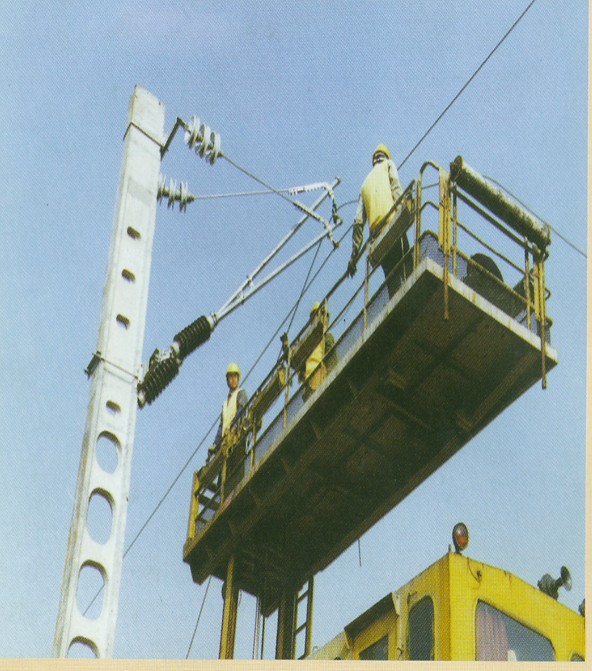

4.承力索接触线架设和超拉承力索,接触线在架设前,检查钩头鞍子对轨面的铅垂距离及对线路中心的偏移是否符合设计要求。检查承力索,接触线下锚拉线是否在受力状态,各种螺栓是否紧固,V形线夹楔子和拉线是否密贴。架设执行 单根,单车,小张力线落锚工法

图一

克服了新线蠕变伸长量。满足安装整体吊弦一次到位的要求.5.整体吊弦的安装为了使整体吊弦长度准确,要求:对每个坠砣称重并标识,同意锚段两边坠砣总重量偏差不大于1%,跨距测量精确到厘米,转换柱处腕臂还应考虑1200mm的间距,承力索单位自重应按实际重量推算。计算采用归算质量计方法

图二

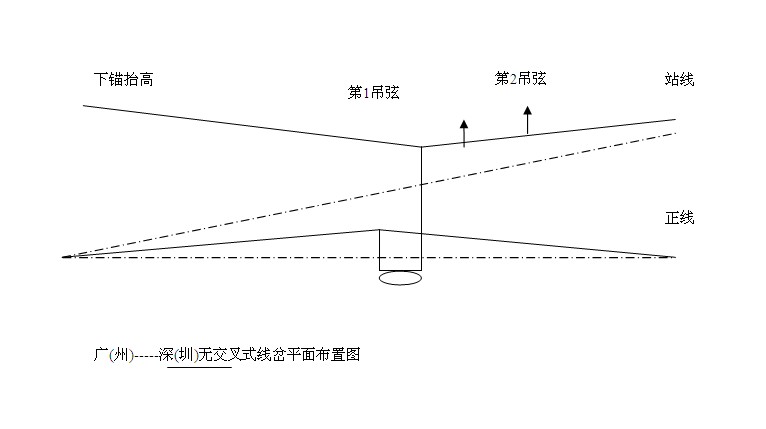

6.无交叉线岔安装施工7.受电弓动态包络线检查及冷滑
