建筑平面图的读图注意事项有哪些？
1、看清图名和绘图比例，了解该平面图属于哪一层；
2、阅读平面图时，应由低向高逐层阅读平面图。首先从定位轴线开始，根据所注尺寸看房间的开间和进深，再看墙的厚度或柱子的尺寸，看清楚定位轴线是处于墙体的中央位置还是偏心位置，看清楚门窗的位置和尺寸。尤其应注意各层平面图变化之处。
3、在平面图中，被剖切到的砖墙断面上，按规定应绘制砖墙材料图例，若绘图比例小于等于1：50，则不绘制砖墙材料图例。
4、平面图中的剖切位置与详图索引标志也是不可忽视的问题，它涉及朝向与所表达的详尽内容。
5、房屋的朝向可通过底层平面图中的指北针来了解。
a)底层平面图

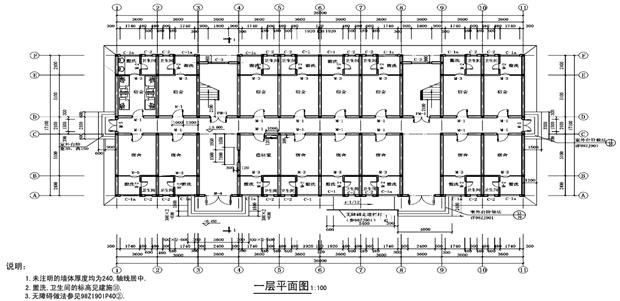

图为某学生公寓底层平面图
该底层平面图表达的主要内容有：
(1)表明建筑的平面形状及房间的内部布局如：宿舍、卫生间等。
图名为底层平面图，比例1：100，文字说明
(2) 表明三道尺寸（总尺寸、轴线尺寸、细部尺寸）及标高，门窗尺寸室外标高为-0.450，首层室内标高为0.000。
(3) 表明门窗编号。M-1，M-2，C-1，C-2等。
(4) 表明室外台阶、散水等图中沿建筑物的四周有一圈散水，以防止雨水渗入到地下影响基础的稳定性，因其设有一定的坡度，故在转角处有一交接的斜线。宽度为1200mm，正面设有两个大门，侧面各设有一个侧门，各设有三步台阶。表明卫生间内的设备。
(5)表明剖面图的剖切位置与代号。如在3～4轴之间设有一个贯穿南北的剖切符号1-1，用它来表示后面的1-1剖面图的剖切位置和剖视方向。
(6) 首层画出指北针，以表明建筑物的朝向。

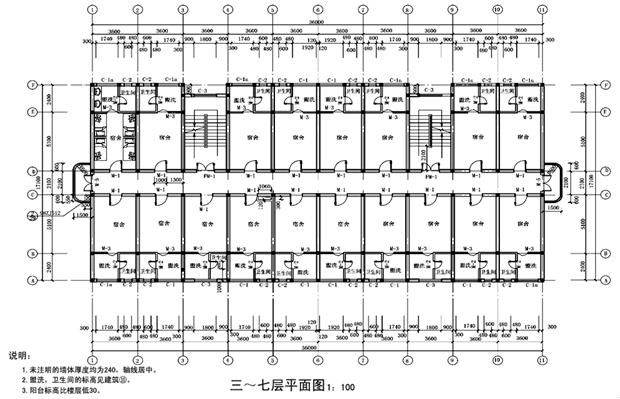

楼层平面图见图
该楼层平面图与首层平面图不同之处有：
（1）房间的布局不同
（2）雨罩
为了保护大门和便于人们出入，凡在首层平面图中有室外台阶处，在二层平面图中需画出大门上的雨罩，其他平面图就不用画了。
（3）楼梯楼梯的走向有所不同
（4）标高不同
