超高层建筑水准测量要点有哪些

超高层建筑水准测量要点有哪些?

(1)高程起算点:以业主提供的BM1水准点作为场地基准水准点,BM1位于陆家嘴路街心花园处,离基坑东北方向约250m处。其标高BM1=+3.4934m(绝对),场地设计建筑标高0.000m=14.200m(绝对)。

(2)楼层控制标高设置:以11等水准测量精度进行,以BM1水准点引测至地下室四个基准标高(两个在核心筒南、北外壁上,另两个在内壁上)为-14.500m红三角标志,作为地下室标高引测依据。

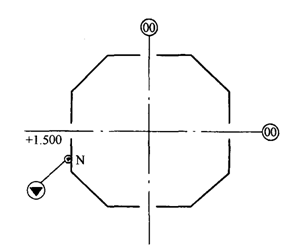

建筑物出地面后,以BM1水准点精密地把高程引测至核心筒外壁西北角+1.500m处N点,N点红三角标志如图4-172所示,作为向上引测高程基准点,并与地下室标高进行连测与检查。

N点红三角标志
