垂准测量的投点方法有哪些

垂准测量的投点方法有哪些?

其方法为:置仪对中整平,水平度盘指向0(轴线方向),通知上方准备投测,其作业步骤如下:

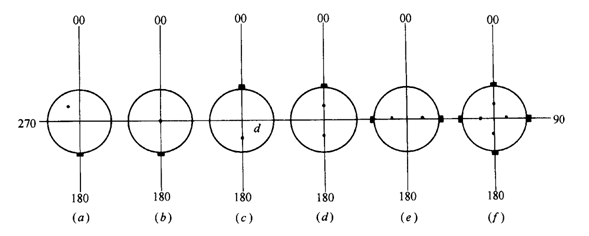

(1)指挥上方,使标志中心初步移在镜里十字丝交点附近(图4-170a)。

(2)指挥使标志中心精确移在十字丝交点中心(图4-170b)。

(3)垂准仪旋转180,使标志中心折射在纵丝下(上),离十字丝交点一微小距离d(图4-170c)。

(4)指挥上方,在纵丝上向交点方向移d/2的距离,即此点为仪器旋转小圆轨迹的中心,旋转0和180两个对径位置,镜里会出现的情况(图4-170d)。

(5)垂准仪水平旋转90与270位置,按上述方法测量移至在横丝上(图4-170e)。

(6)检查投点位置正否,旋转四方,如点对称折射在十字丝线上(图4-170f),那点才算投正。

投点方法

点投好后,通知上方,固定标志。
