建筑物细部点的方向线交会测量方法有哪些?

这种方法的特点是:测定点由相对应的两已知点或两定向点的方向线交会而得。方向线的设立可以用经纬仪,也可以用细线绳。

如图4-8所示,根据厂房矩形控制网上相对应的柱中心线端点,以经纬仪定向,用方向线交会法测设柱基中心或柱基定位桩。在施工过程中,各柱基中心线则可以随时将相应的定位桩拉上线绳,恢复其位置。此外,在施工放线时,定向点往往投设在龙门板上(图4-9),在龙门板上标出墙、柱的中心线,可以将龙门板上相对应的方向点拉上白线绳,用以表示墙、柱的中心线。

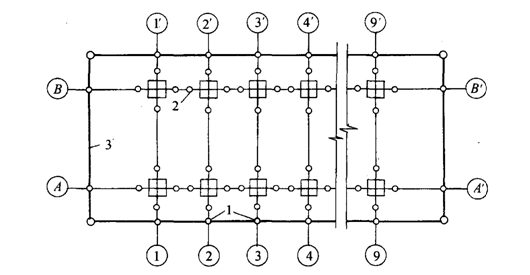

方向线交会图

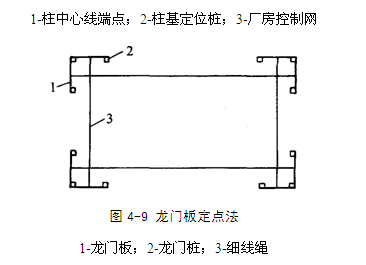

龙门板定点法
