施工平面控制网如何建立坐标系统

施工平面控制网如何建立坐标系统?

塔楼SOM建筑坐标轴,两条正交零轴线交于主楼中心,其坐标为Y=1000.00,X=500.00。

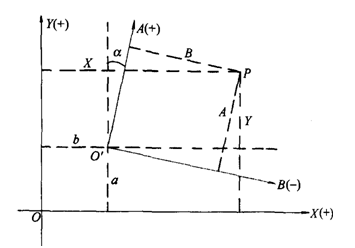

根据上海建筑设计研究院金茂大厦地下连续墙平面图(图号S-2),在墙与红线转折点所注SOM建筑坐标(Y,X)与设计坐标(A,B)两种坐标,经计算其换算方法如下,如图4-166所示。

坐标系统

其中:YOX为SOM建筑坐标系

AO"B为设计坐标系

则P点在两个系统内的坐标,Y、X和A、B的关系式为:

Y=a+Acos+Bsin

X=b-Bcos+Asin(4-65)

A=(Y-a)cos+(X-b)sin

B=-(X-b)cos+(Y-a)sin(4-66)

上式中的参数 a=753.391

b=558.088

=1604"54.7
