设备基础上层放线方法有哪些

设备基础上层放线方法有哪些？

这项工序主要包括固定架设点、地脚螺栓安装抄平及模板标高测设等。其测设方法均同前。但大型设备基础地脚螺栓很多，而且大小类型和标高不一，为使安装地脚螺栓时其位置和标高都符合设计要求，必须在施测前绘制地脚螺栓图，作为施测的依据。地脚螺栓图可直接从原图上描下来。若此图只供给检查螺栓标高用，上面只需绘出主要地脚螺栓组中心线，地脚螺栓与中心线的尺寸关系可以不注明，只将同类的螺栓分区编号，并在图旁附绘地脚螺栓标高表，注明螺栓号码、数量、螺栓标高及混凝土面标高（图4-135）。

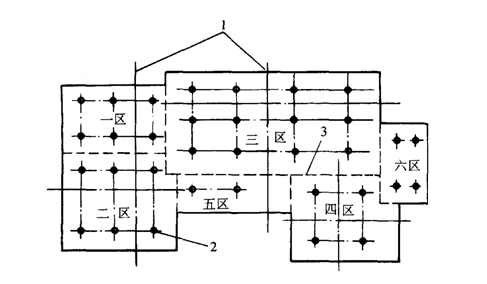

地脚螺栓分区编号图
