建筑物细部点的正倒镜投点测量方法有哪些

建筑物细部点的正倒镜投点测量方法有哪些?

1.适用条件及优点

在进行直线投点时,一般是把仪器安置在直线的一端,照准相应的另一端点,进行放线投点。若直线两端点之间不能直接通视时,则可将仪器置于两端点之间的高处位置,运用正倒镜法进行投点。此外,在远距离投点时,亦可将仪器置于直线两端点的中间,进行投点。

正倒镜投点法不受地形地物的限制,能解决通视的困难;同时由于使视线缩短,减少了照准误差和可以不考虑对中误差的影响,因而使投点精度得到提高。

2.测设方法

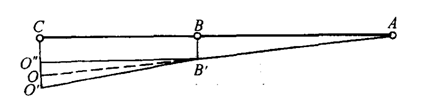

在图4-11中,设A、C两点不通视,在A、C两点之间任意选定一点B",使能与A、C通视。B"应尽量靠近AC线。然后在B"安置经纬仪,分别以正倒镜照准A,倒转望远镜前视C。由于仪器误差的影响,十字丝之交点不落于O点,而分别落于O"、O。为了将仪器移置于AC线上,取合O"O定出O点,若O在C之左,则将仪器自B"向右移动B"B距离,反之亦然。B"B按下式计算。

(4-23)

如此重复操作,直到O"和O点落于C点的两侧,且CO"=CO的时候,仪器就恰好位于AC直线上了。

正倒镜投点法
