混凝土结构工程实测实量施工控制线设置一般规定有哪些?
1、指标说明:反映砌筑、抹灰、装修尺寸前期控制的偏差,以便控制砌筑、抹灰和装修的尺寸精度,为砌筑、装修房集中加工等提供控制条件。
2、合格标准:每面砌体正手墙要求设置砌筑控制线(对剪力墙则为抹灰控制线)、水平标高控制线。
3、测量工具:5m钢卷尺
4、测量方法和数据记录:
(1)每一面墙、每一个卫生间、每一个厨房各作为一个实测区,测量部位选择正手墙面。累计实测实量40个实测区,其中卫生间、厨房各选取10个测区,非卫生间墙面选取20个测区。所选2套房中砌筑节点的实测区不满足40个时,需增加实测套房数。每1个实测区只取1个实测点,其实测值作为该指标合格率的1个计算点。
(2)测量方法:采用目测、尺量方法,检查同一个实测区是否设置二线,其尺寸是否符合设计要求。
(3)数据记录:每一实测区未设置二线,则该实测点不合格;反之,则该实测点合格。不合格点均按1记录,合格点均按0记录。

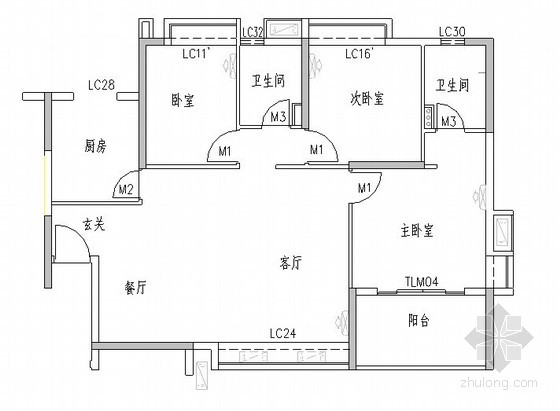

6、示例(1套房、14个实测区):
