水准仪读数要求有哪些

水准仪读数要求有哪些?

1瞄准水准尺

首先进行目镜对光,把望远镜对准明亮的背景,转动日镜对光螺旋,使十字丝清晰。再松开望远镜制动螺旋,转动望远镜,用望远镜上的照门与准星瞄准水准尺,固紧制动螺旋,用微动螺旋精确瞄准。如果目标不清晰,应转动对光螺旋,使目标清晰。

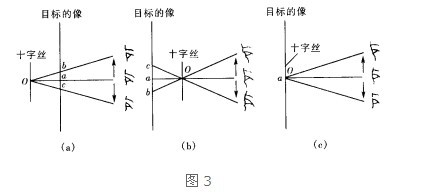

当眼晴在目镜端上下移动时,如果发现目标的像与十字丝有相对移动的现象,如图3-a,b所示,这种现象称视差(视差现象)。产生视差的原因是因为目标像平面与十字丝平面不重合。由于视差的存在,不能获得正确读数。当人眼位于目镜端中间时,十字丝交点读得读数为a。当眼略向上移动读得读数为b。当眼略向下移动读得读数为c。只有在图3-c的情况,眼睛上下移动读得读数均为a。因此,瞄准目标时存在的视差必须加以消除。

消除视差的方法:首先把目镜对光螺旋调好,然后瞄准目标反复调节对光螺旋,同时眼睛上下移动观察,直至读数不发生变化时为止。此时目标像与十字丝在同一平面,这时读取的读数才是无视差的正确读数。如果换另一人观测,由于各人眼睛的明视距离不同可能需要重新再调一下目镜对光螺旋,一般情况是目镜对光螺旋调好后就不必在消除视差时反复调节。

2精平

眼睛注视望远镜旁观察窗,转动微倾螺旋,使水准气泡两端半像符合,此时水准管轴严格水平。因为水准管轴与视准轴平行,所以视准轴也处于严格水平位置。

3读数

水准管泡居中后,用十字丝的横丝在水准尺上读数。水准尺有正字与倒字之分,读数时总是从小到大读取,由于倒像望远镜,如图4-a所示,水准尺正字成像为倒字,在望远镜中从小到大读为。

如图4-b所示,水准尺倒字成像为正字,在望远镜中应读。毫米数估读得到。
