基础施工测量方法有哪些

　基础施工测量方法有哪些？

基础施工测量基础施工测量包括桩基施工测量、基槽开挖的抄平放线、基础放线、0.000标高以下的抄平放线。

施工前的准备：经纬仪、水准仪、墨斗、50米钢尺、5米卷尺。

1.1基槽开挖：槽边线的确定

所用的工具：50m卷尺、5m塔尺、白灰、铁锹、经纬仪。

测量员：根据图纸上的尺寸把槽的上口线和下口线放出来。

下口线外扩的距离：模板厚度/挡土墙厚度+80cm工作面

上口线外扩的距离：坡度系数*深度

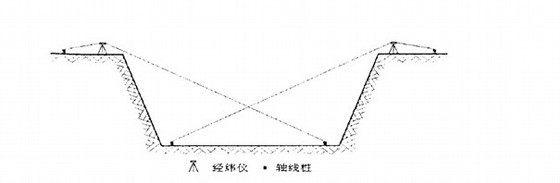

地下轴线投测

4.3.1基础垫层放线：人工清槽后，用经纬仪向基槽内投测轴线控制线，投测到基坑内的轴线必须做一次整体闭合，分段施工投测纵横各两道轴线做闭合，作为地下结构施工依据，根据投测下来的轴线控制线和基础平面图放出垫层边线，并钉桩挂线。

4.3.2基础砖模墙放线：垫层砼浇筑后，上人不留痕迹时，用经纬仪向垫层上投测轴线控制线，并用经纬仪在垫层上做闭合校测，精度合格后，根据基础图放出外墙砖模砌墙位置线，放线时考虑外墙防水找平层、防水层、防水保护层，共计3cm预留量，即外墙外边线向外量3cm为砌砖模的内边线。

基础模板放线：

4.3.3基础底板放线：防水保护层做完后，在上人不留痕迹时，用经纬仪向保护层上投测轴线控制线，并做闭合校测，精度合格后，根据控制线和基础图，用钢尺测出细部轴线，并用墨斗弹出墙边线、轴线、门窗洞口线、柱身节点线、楼梯生根线等基础施工所需各种线。用钢尺量距时，前后尺手动作配合要齐，拉力采用标准拉力50N，对点、读数、划点及时准确。弹线时墨量适中粗细适中，墨线宽度应小于1mm，弹线长度不超过4m弹线误差不超过2mm。对复杂的地方用红漆标识，如柱身节点、轴线标号等，便于施工人员一目了然，放完后，经自检互检合格后，提请监理单位验线，并办理交接检手续进行下道工序施工。

4.3.4基础墙体钢筋生根定位放线：当基础底板上网钢筋绑扎完毕后，用1kg的线坠将墙体位置准确的垂吊在钢筋表面上，用红漆标注，以保证墙体、暗柱钢筋生根正确。

4.3.5地下室楼层放线：基础底板浇筑完后，在上人不留痕迹时，用经纬仪向底板上投测轴线控制线，闭合校测精度合格后，用经纬仪、钢尺、盒尺根据基础平面图放出墙体边线、墙边50cm控制线、门窗洞口线等，放完后经自检互检合格后，由验线员验线，验线合格后方可开始下道工序。

4.3.6地下室楼层墙体筋控制：在顶板模支模后进行二次模板放线与二次结构放线，用经纬仪在模板上投测轴线控制线，根据轴线控制线测出每一道墙的50cm控制线，并用墨线弹出红漆标识。钢筋工根据墙50cm控制线调整立墙筋，保证墙体钢筋出顶板后位置正确。水电工种根据二次结构线把水电预留洞及灯位准确定位。
