涂饰工程实测实量顶棚(吊顶)水平度极差一般要求有哪些?
1、指标说明:考虑实际测量的可操作性,选取同一房间顶棚(吊顶)四个角点和一个中点距离同一水平基准线之间极差的最大值作为实测指标,以综合反映同一房间顶棚(吊顶)的平整程度。
2、合格标准:[0,10]mm
3、测量工具:激光扫平仪、具有足够刚度的5米钢卷尺(或2米靠尺、激光测距仪)
4、测量方法和数据记录:
(1)实测区:每一个功能房间作为1个实测区,累计实测实量10个实测区。所选2套房中实测区不满足10个时,需增加实测套房数。

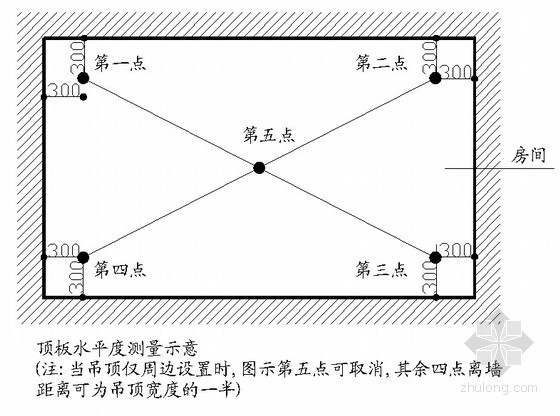

(2)测量方法及合格率计算:使用激光扫平仪,在实测房间内打出一条水平基准线。同一顶棚(吊顶)内距天花线30cm位置处选取4个角点,以及板跨几何中心位(若板单侧跨度较大可在中心部位增加1个测点),分别测量出与水平基准线之间的5个垂直距离。以最低点为基准点,计算另外四点与最低点之间的偏差,最大偏差值15mm时,5个偏差值(基准点偏差值以0计)的实际值作为判断该实测指标合格率的5个计算点。最大偏差值﹥15mm时,5个偏差值均按最大偏差值计,作为判断该实测指标合格率的5个计算点。
5、示例:
