抹灰工程实测实量同户型同厨卫间窗侧框墙距偏差一般要求有哪些

抹灰工程实测实量同户型同厨卫间窗侧框墙距偏差一般要求有哪些?

1、指标说明:反映厨房、卫生间窗口在墙面位置的精度,提高集中加工效率。毛坯房不测此指标。

2、合格标准:[-10,10]mm

3、测量工具:5米钢卷尺

4、测量方法和数据记录:

(1)实测区与合格率计算点:累计选择5个户型,如不足5个户型,按户型套数自多向小排序进行增加;每一户型选择2套房,两套房中同一位置厨卫间的瓷砖墙面窗口作为一个实测区;每户型所有厨房、卫生间的瓷砖窗口位全选。

(2)确定同一位置(同一户型)的窗侧框与墙距离的设计值,记为A、B。

(3)测量同一实测区2套房中同一厨卫的瓷砖墙面窗侧框外边居中位(未抹灰收口阶段)或窗框抹灰收口侧边居中位(已抹灰收口阶段)分别与所处墙面左、右第一条垂直阴角线的距离,分别记为(A1、A2)、(B1、B2);计算A与(A1、A2)的偏差值(P1、P2),计算B与(B1、B2)的偏差值(Q1、Q2);分别判断(P1、P2)、(Q1、Q2)是否符合合格标准;一个实测偏差值作为1个合格率计算点。

(4)按第(2)-(3)条的方法,分别测量其他户型的偏差值(P1、P2)、(Q1、Q2),分别作为相应实测区的实测偏差值。每一个实测偏差值作为1个合格率计算点。

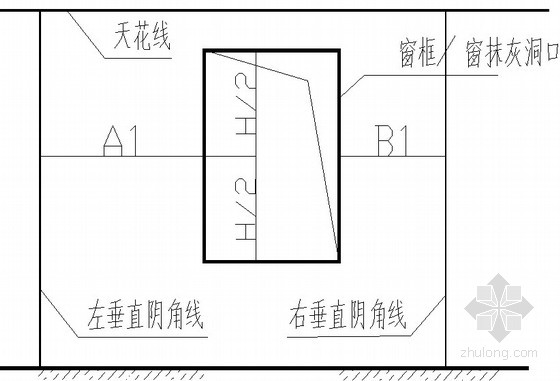

5、示例:(实测区划分参考第7.15节,A1、B1值的测量参考图如下)
