激光铅垂仪法具体概念是什么

激光铅垂仪法具体概念是什么？

激光铅垂仪是一种铅垂定位专用仪器，适用于高层建筑的铅垂定位测量。该仪器可以从两个方向（向上或向下）发射铅垂激光束，用它作为铅垂基准线，精度比较高，仪器操作也比较简单。

激光铅垂仪如图4-162所示，主要由氦氖激光器、竖轴、发射望远镜、水准管、基座等部分组成。激光器通过两组固定螺钉固定在套筒内。竖轴是一个空心筒轴，两端有螺扣用来连接激光器套筒和发射望远镜，激光器装在下端，发射望远镜装在上端，即构成向上发射的激光铅垂仪。倒过来安装即成为向下发射的激光铅垂仪。仪器配有专用激光电源。使用时必须熟悉说明书，上海联谊大厦就是用激光铅垂仪法作垂直向上传递控制的。用此方法必须在首层面层上作好平面控制，并选择四个较合适的位置作控制点（图4-163）或用中心十字控制，在浇筑上升的各层楼面时，必须在相应的位置预留200mm200mm与首层层面控制点相对应的小方孔，保证能使激光束垂直向上穿过预留孔。在首层控制点上架设激光铅垂仪，调置仪器对中整平后启动电源，使激光铅垂仪发射出可见的红色光束，投射到上层预留孔的接收靶上，查看红色光斑点离靶心最小之点，此点即为第二层上的一个控制点。其余的控制点用同样方法作向上传递。

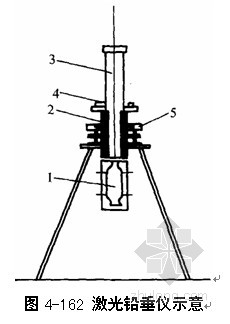

图4-162激光铅垂仪示意

1-氦氖激光器；2-竖轴；3-发射望远镜；4-水准管；5-基座

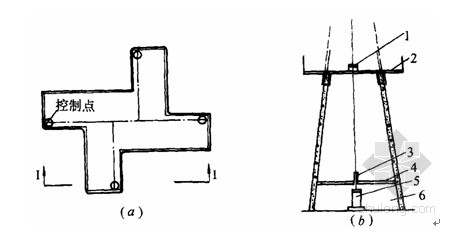

图4-163内控制布置

（a）控制点设置；（b）垂向预留孔设置

1-中心靶；2-滑模平台；3-通光管；4-防护棚；5-激光铅垂仪；6-操作间
