复合铝板幕墙面板组件有那些型式

复合铝板幕墙面板组件有那些型式？

复合铝板有用于幕墙时采用平板式、槽板式与加肋式。平板式、槽板式用于面积较小、风荷载不大的幕墙上，加肋式用于面积较大、风荷载又大的幕墙上。

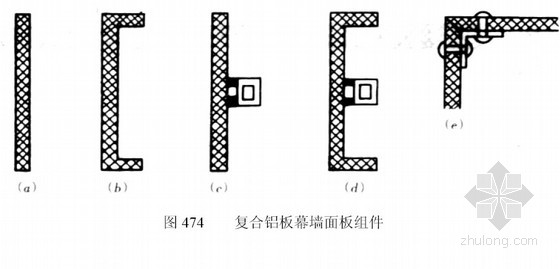

（1）平板式是直接将复合铝板切割成需要尺寸的平板（图474a）。

（2）槽板式（图474b）是将复合铝板向四周各折一定长度的边，变成槽形板，四角用铝角码固定（图474e）。

（3）平板加肋式（图474c）是为了增加复合铝板的强度与刚度的加强措施，在复合铝板中部将铝方管用结构密封胶固定在复合铝板上，方管两端用铝角码与铝质副框相连接，加强肋可以是一道也是两道或多道。

（4）槽板加肋式（图3474d）是在槽形复合铝板中部将铝方管用结构密封胶固定在槽形复合铝板上，两端与复合铝板的折边用铝角码锚固，加强肋可以是一道或多道，视荷载和板面积大小而定。
